Заправка носителя в ведущую секцию

Подготовка к заправке носителя в ведущую секцию

Перед заправкой носителя в ведущую секцию вытяните дополнительно 1,5 м / 11,1" бумаги. В данном разделе описывается процесс управления рулонным податчиком RW-101 и протягивания носителя.

1. Откройте переднюю дверцу рулонного податчика RW-101 и переместите рычаг для прижима резинового валика.

2. На сенсорной панели рулонного податчика RW-201 выберите [Меню] - [1,Состояние аппарата/2,Настройка аппарата] - [2], а затем задайте [Разматыватель офлайн], [Перематыватель онлайн].
   Рулонный податчик RW-101 допускает индивидуальное управление.

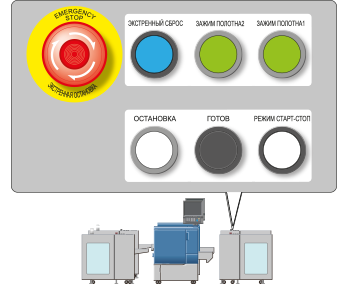

3. Нажмите ГОТОВ на панели управления рулонного податчика RW-101.

   Звучит сигнал готовности к эксплуатации.



4. После прекращения звукового сигнала нажмите ТОЛЧКОВЫЙ РЕЖИМ на панели управления рулонного податчика RW-101.

   Нажатие кнопки ТОЛЧКОВЫЙ РЕЖИМ дает возможность вытянуть носитель из рулонного податчика RW-101.



   • Нажмите ТОЛЧКОВЫЙ РЕЖИМ в течение пяти секунд после нажатия ГОТОВ и сигнала готовности к эксплуатации. Через пять секунд нажмите ГОТОВ для повторной подачи носителя.

   • Нажмите ТОЛЧКОВЫЙ РЕЖИМ на рулонном податчике RW-101 и вытягивайте носитель в соответствии с необходимостью до полного завершения процесса заправки.

5. Петлевой вентилятор автоматически выключается через пять секунд.

   • Если вы хотите выключить его немедленно, нажмите СТОП на панели управления рулонного податчика RW-101.

Заправка носителя в ведущую секцию

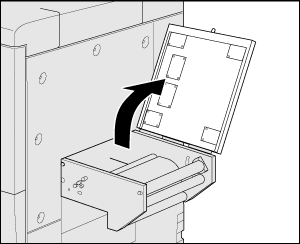

1. Откройте верхнюю крышку ведущей секции.

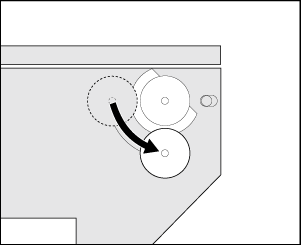

2. Убедитесь, что валик натяжения 2 находится в положении "Внизу".



   • Если валик натяжения находится в положении "Вверху", измените его на "Внизу". Подробнее см. Настройка натяжения в соответствии с типом и толщиной (плотностью) бумаги.

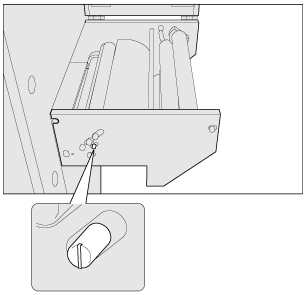

3. Убедитесь, что выравнивающий валик находится в положении "вращение".





   • Если выравнивающий валик находится в положении "фиксация", измените его на "вращение". Подробнее об изменении положения см. Настройка натяжения в соответствии с типом и толщиной (плотностью) бумаги.

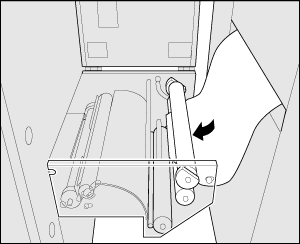

4. Заведите кромку носителя между валиком натяжения 1 и валиком натяжения 2.

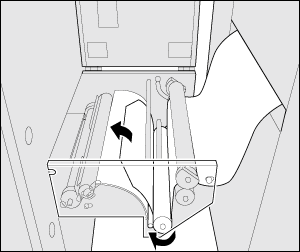

5. Заведите кромку носителя между валиком натяжения 3 и валиком натяжения 4 из-под валика натяжения 3, а затем переместите носитель по направляющей пластине.

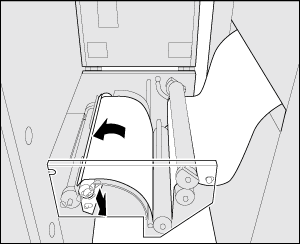

6. Вставьте кромку носителя между выравнивающим валиком и направляющей пластиной.



   • Убедитесь, что направляющая носителя в валике натяжения 1 и направляющая на ограничительном валике находятся в правильном положении.

   • Переместите носитель немного назад, а затем вперед, чтобы отрегулировать его положение в соответствии с опорным положением.

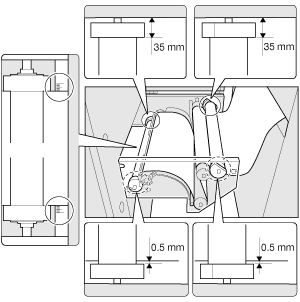

     Опорное положение:
     ・ Направляющая носителя (задняя сторона) валика натяжения 1 должна находиться на расстоянии 35 мм (± 0,25 мм) / 1,38" (± 0,01") от металлической поверхности.
     ・ Направляющая носителя (передняя сторона) валика натяжения 1 должна находиться на расстоянии 0,5 мм (± 0,25 мм) / 0,02" (± 0,01") от носителя.
     ・ Направляющая (задняя сторона) ограничительного валика должна находиться на расстоянии 35 мм (± 0,25 мм) / 1,38" (± 0,01") от металлической поверхности.
     ・ Направляющая (передняя сторона) ограничительного валика должна находиться на расстоянии 0,5 мм (± 0,25 мм) / 0,02" (± 0,01") от носителя.

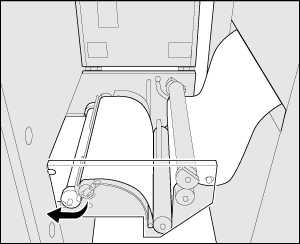

7. Под ведущей секцией вытяните носитель по направлению от нижней части ограничительного валика.

8. Вытяните бумагу из-под ведущей секции.



   Перейдите к Заправка носителя в основной блок.
