Загрузка носителя в рулонный податчик RW-201

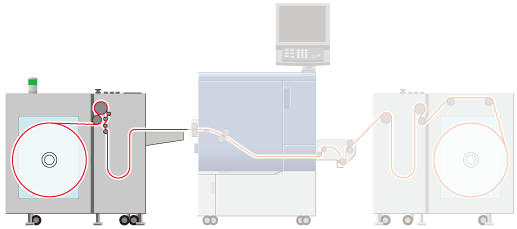

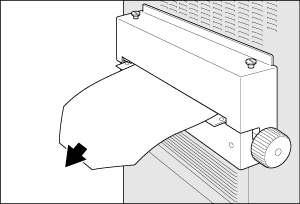

При нажатии [Запуск подачи] на сенсорной панели основного блока носитель выводится из секции вывода основного блока. Переместите носитель прим. на 2 м / 6,56", а затем нажмите [Запуск подачи].

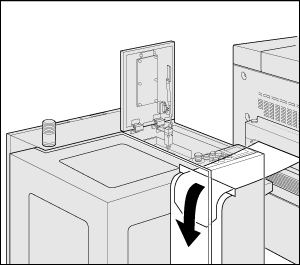

Откройте верхнюю крышку рулонного податчика RW-201.

Откройте переднюю дверцу рулонного податчика RW-201 и переместите рычаг для отведения резинового валика.

Заведите ведущую кромку носителя прямо по направляющей пластине под вход рулонного податчика RW-201.

Увеличьте угол зажимной планки для облегчения введения носителя.

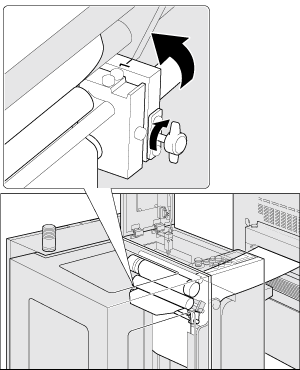

Ослабьте барашковые винты зажимной планки для увеличения угла зажимной планки.

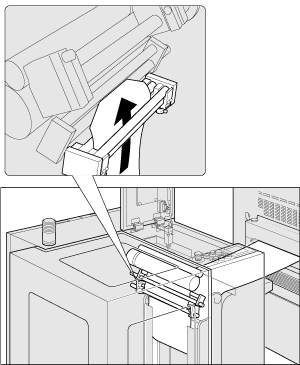

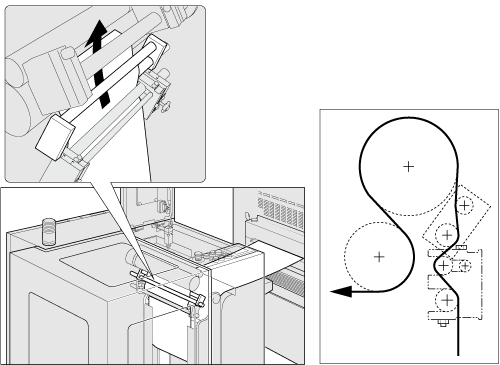

Вставьте ведущую кромку носителя внутрь зажимной планки и оттяните ее вверх.

• Если носитель не вставляется, необходимо отрегулировать положение боковой пластины.

Протяните ведущую кромку носителя по тянущему валику.

Предварительно закрутите ведущую кромку носителя для того, чтобы ее можно было легко завести между зажимной планкой и тянущим валиком.

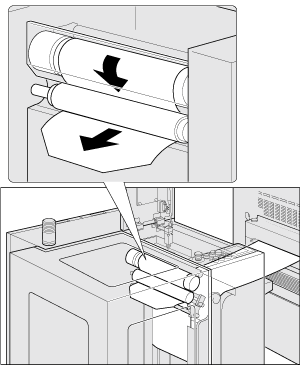

Заведите носитель под резиновый валик.

Протяните ведущую кромку носителя прямо по тянущему валику.

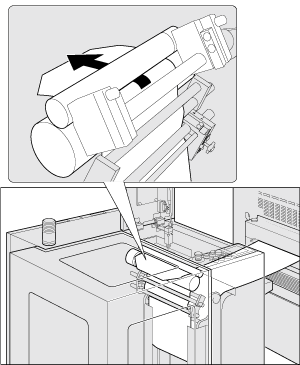

Перемещайте носитель до тех пор, пока его ведущая кромка не выйдет из-под направляющего валика перемотки.

Восстановите первоначальный угол зажимной планки и зафиксируйте.

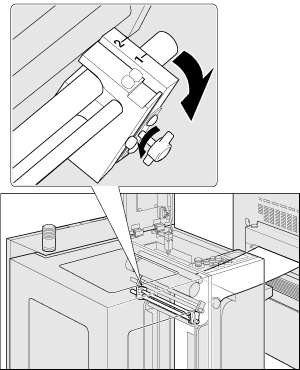

Выровняйте зажимную планку по отметке "1" и затяните барашковые винты зажимной планки.

Переместите носитель немного назад, а затем вперед, чтобы отрегулировать его положение в соответствии с опорным положением.

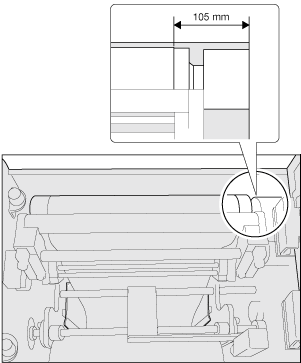

Опорное положение: 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической поверхности внутри рулонного податчика RW-201

Отрегулируйте направляющую носителя на обоих концах зажимной планки по краю бумаги.

Выровняйте заднюю сторонунаправляющей носителя по красной линии.

Выровняйте переднюю сторону направляющей носителя по краю бумаги.

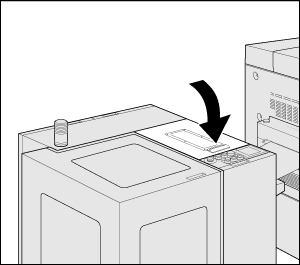

Закройте верхнюю крышку рулонного податчика RW-201.

Перейдите к Установка втулки носителя в вал сматывания рулонного податчика RW-201.
