Заправка носителя в рулонный податчик RW-101
В данном разделе описывается процесс заправки носителя в рулонный податчик RW-101.

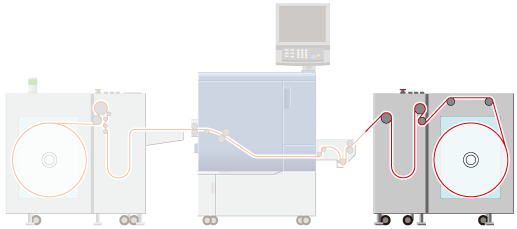

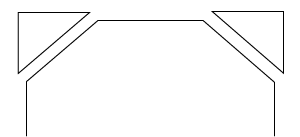

Разрежьте концы носителя на треугольные полосы.
Как показано на следующей схеме, разрезание кромки носителя облегчает процесс введения в рулонный податчик RW-101.

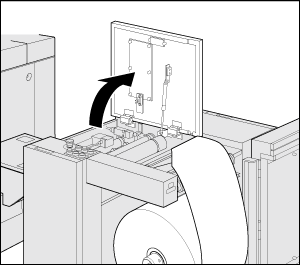

Откройте верхнюю крышку рулонного податчика RW-101.
Заведите кромку носителя под прижимную планку носителя 1 и прижимную планку носителя 2 на рабочем столе.
Если прижимная планка носителя 1 и прижимная планка носителя 2 на рабочем столе опущены, нажмите на ЗАХВАТ НОСИТЕЛЯ 1 и ЗАХВАТ НОСИТЕЛЯ 2, чтобы поднять их.

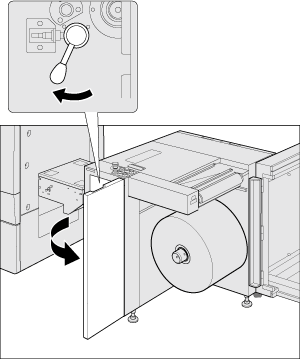

Откройте переднюю дверцу рулонного податчика RW-101 и переместите рычаг для отведения резинового валика.

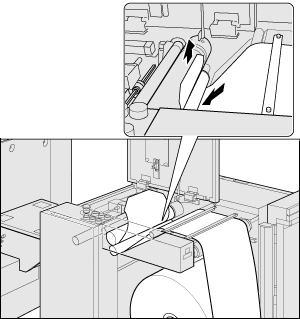

Вставьте кромку носителя под направляющий валик подачи и переместите носитель.
На рисунке видно, что кромка носителя располагается между направляющим валиком подачи и тянущим валиком.
Заведите кромку носителя между тянущим валиком и резиновым валиком.

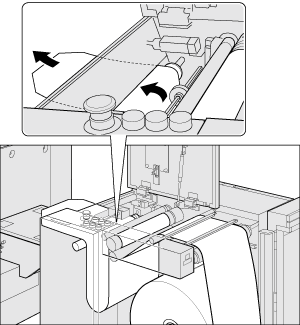

Переместите носитель по направляющей пластине начиная от нижней части валика.
На рисунке видно, что кромка носителя располагается между валиком и направляющим валиком подачи.

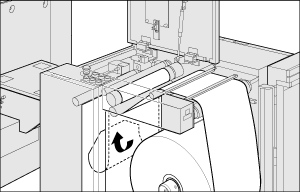

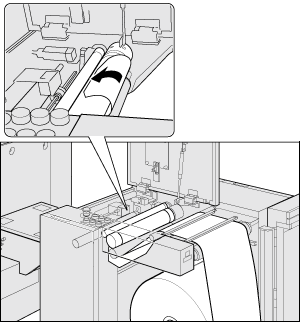

Проведите кромку носителя от рулонного податчика RW-101 по направляющему валику подачи .

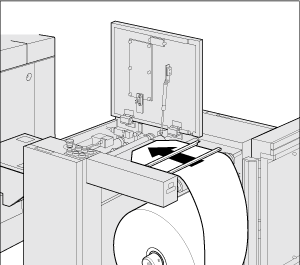

Переместите носитель немного назад, а затем вперед, чтобы отрегулировать его положение в соответствии с опорным положением.

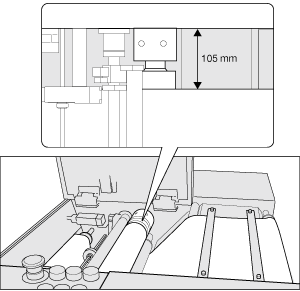

Опорное положение: 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической поверхности внутри рулонного податчика RW-101

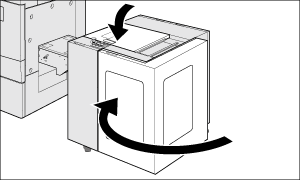

Закройте верхнюю крышку и крышку носителя.
Перейдите к Заправка носителя в ведущую секцию.
