Корректировка положения носителя и компонентов

Перед началом эксплуатации аппарата отрегулируйте положение носителя и компонентов.

  • По завершении очистки обязательно отрегулируйте положение носителя и компонентов. В противном случе возможно нарушение прямолинейного движения или смещение носителя вбок в процессе подачи.

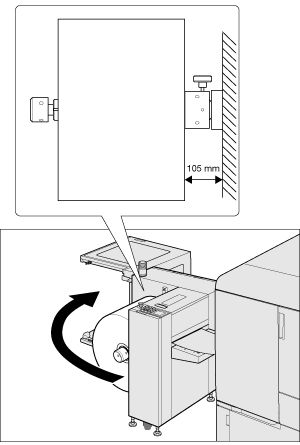

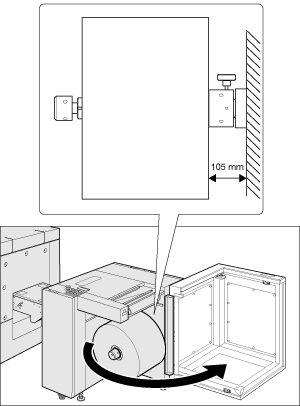

  1. Откройте крышку носителя на рулонном податчике RW-101 и убедитесь, что носитель расположен на расстоянии 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической поверхности внутри рулонного податчика RW-101.

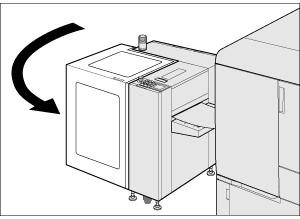

  2. Закройте крышку носителя рулонного податчика RW-101.

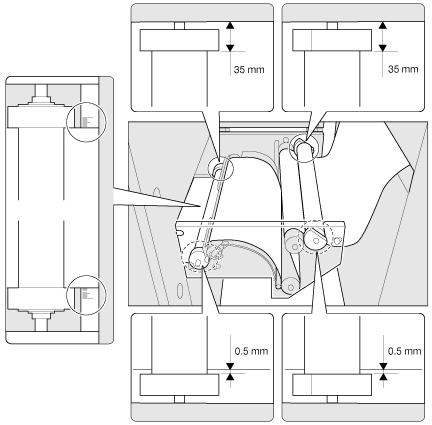

  3. Откройте верхнюю крышку ведущей секции и проверьте следующее.

    • Направляющая носителя (задняя сторона) валика натяжения 1 находится на расстоянии 35 мм (± 0,25 мм) / 1,38" (± 0,01") от металлической пластины.

    • ・ Направляющая носителя (передняя сторона) валика натяжения 1 находится на расстоянии 0,5 мм (± 0,25 мм) / 0,02" (± 0,01") от носителя.

    • Направляющая (задняя сторона) ограничительного валика находится на расстоянии 35 мм (± 0,25 мм) / 1,38" (± 0,01") от металлической пластины.

    • Направляющая (передняя сторона) ограничительного валика находится на расстоянии 0,5 мм (± 0,25 мм) / 0,02" (± 0,01") от носителя.

    • Носитель не выступает ни из одной направляющей.

    • Носитель выровнен по масштабным отметкам на основном блоке.

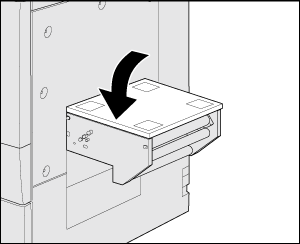

  4. Закройте верхнюю крышку ведущей секции.

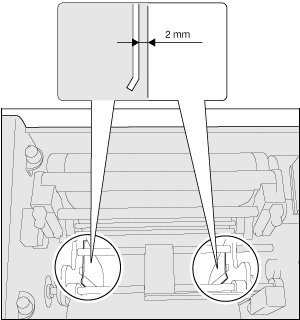

  5. Откройте верхнюю крышку рулонного податчика RW-201 и убедитесь, что боковые пластины находятся на расстоянии 2 мм (± 1 мм) / 0,08" (± 0,04") от кромок носителя.

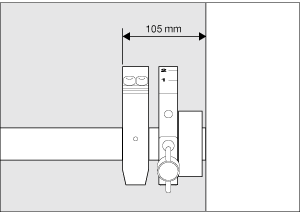

  6. Убедитесь, что направляющая носителя (задняя сторона) расположена на расстоянии 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической пластины.

    Расположите направляющую носителя (передняя сторона) на расстоянии 0,5 мм (± 0,25 мм) / 0,02" (± 0,01") от носителя.

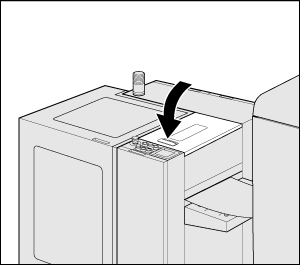

  7. Закройте верхнюю крышку рулонного податчика RW-201.

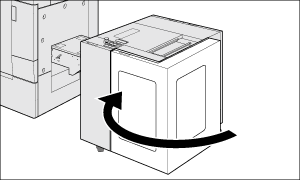

  8. Откройте крышку носителя на рулонном податчике RW-201 и убедитесь, что носитель расположен на расстоянии 105 мм (± 0,25 мм) / 4,13" (± 0,01") от металлической пластины.

  9. Закройте крышку носителя рулонного податчика RW-201.
