Misurazione del grafico

Nella schermata di misurazione, selezionare un colorimetro e avviare la misurazione.

  • precondizionePer misurare un grafico, installare il driver del colorimetro.
    Per informazioni dettagliate, fare riferimento al suo manuale.

  • precondizioneII pattern dei grafici e dei formati carta disponibili variano a seconda dei tipi di colorimetri.

  • precondizioneLe operazioni differiscono a seconda dei colorimetri. Per informazioni dettagliate, fare riferimento al suo manuale.

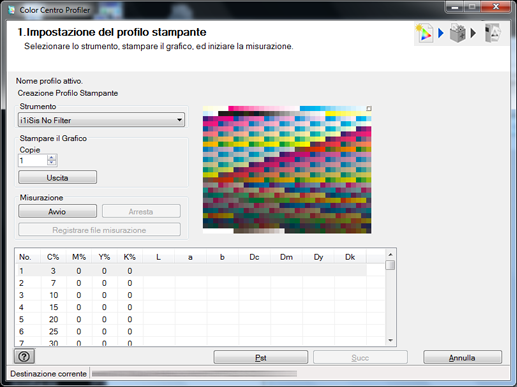

  1. Selezionare un colorimetro in Strumento nella schermata di misurazione del grafico.

    Secondo la selezione, l'immagine del grafico è visualizzata in alto a destra dello schermo.

    • spiegazione aggiuntivai1iSis UV Cut restituisce il risultato di misurazione con il filtro di taglio UV.

  2. Specificare il numero di copie del grafico in Copie.

  3. Fare clic su Uscita per stampare il grafico.

    Prima di stampare il grafico, eseguire la regolazione.

    Per informazioni dettagliate, fare riferimento a Panoramica di Regolazione.

  4. Fare clic su Avvio per avviare la misurazione.

    • spiegazione aggiuntivaÈ visualizzata una schermata operativa sul colorimetro. Seguire le istruzioni visualizzate nelle finestre.

    • spiegazione aggiuntivaLa posizione corrente di misurazione è visualizzata nell'immagine del grafico in alto a destra dello schermo.

    • spiegazione aggiuntivaSe si misura una riga sbagliata, è visualizzato un messaggio di avviso. È possibile selezionare per riprovare con la linea corretta, o procedere alla linea successiva.

    • spiegazione aggiuntivaPer interrompere la misurazione, fare clic su Arresta.

    • spiegazione aggiuntivaDopo l'acquisizione dei dati di misurazione, Registrare file misurazione diventa disponibile.

    • spiegazione aggiuntivaIl valore di ogni patch è visualizzato nell'elenco risultati di misurazione.

  5. Fare clic su Registrare file misurazione dopo aver completato la misurazione.

    È visualizzata la schermata Salva con nome.

  6. Specificare il percorso di salvataggio e il nome file e fare clic su Salva.

    Ritorna alla schermata Misurazione grafico dopo aver salvato il file sui risultati di misurazione.

  7. Cliccare su Avanti.

    È visualizzata la schermata Impostazione UCR/GCR.
