Registrazione di un file nel controller immagine
È possibile registrare un file tabella Colore Tinta Piatta (estensione: .sp3) da Locale, Documenti e Rete nel controller immagine. Quando si registra il file della tabella Colore Tinta Piatta come Colore Tinta Piatta, è possibile adattare la tabella Colore Tinta Piatta all'uscita in base alla priorità della tabella Colore Tinta Piatta.
Nella struttura ad albero della schermata Gestione tabella colore speciale selezionare Locale, Documenti o Rete ove è salvato il file della tabella Colore Tinta Piatta.
L'elenco è visualizzato in base alla selezione.
Nell'elenco selezionare la tabella Colore Tinta Piatta da registrare.
Fare clic su Registrazione.

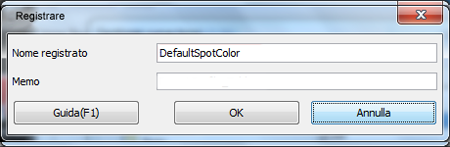

È visualizzata la schermata Registrare.
spiegazione aggiuntivaQuando si seleziona una cartella diversa da Controller nella struttura ad albero, Registrare non è disponibile.
spiegazione aggiuntivaÈ possibile eseguire un'operazione simile quando si seleziona il menu File - Registrare.
Inserire il Nome tabella e Memo.
È possibile inserire fino a 31 caratteri monobyte in Nome tabella. È possibile inserire fino a 64 caratteri monobyte (32 caratteri a 2 byte) in Memo.
spiegazione aggiuntivaÈ possibile salvare la tabella Colore Tinta Piatta con lo stesso nome di quelli registrati nel controller immagine.
Fare clic su OK.
La tabella Colore Tinta Piatta è registrata nel Controller.
La schermata Registrare viene chiusa per tornare alla schermata Gestione tabella colore speciale.
spiegazione aggiuntivaLa tabella Colore Tinta Piatta registrata diventa quella dalla priorità principale tra le tabelle Colore Tinta Piatta con lo stesso prefisso (gruppo). Quando si cambia la priorità della tabella Colore tinta piatta nel controller immagine, fare riferimento a Modifica della priorità.
spiegazione aggiuntivaIn Esporta una tabella Colore Tinta Piatta, è possibile esportare una tabella Colore Tinta Piatta già registrata in fabbrica al momento della spedizione. In questo caso, se la si registra nuovamente, diventa disponibile per la regolazione.
