Esecuzione della regolazione

Questa sezione descrive come stampare un grafico e misurarlo usando il colorimetro selezionato.

  • Per misurare un grafico, installare il driver del colorimetro. Per informazioni dettagliate, fare riferimento al suo manuale.

Le operazioni differiscono a seconda dei colorimetri. Per informazioni dettagliate sulla procedura operativa, fare riferimento al suo manuale.

Non è possibile modificare il colorimetro durante questa operazione.

  1. Nella schermata Calibration Manager, fare clic su Esegui regolazione.

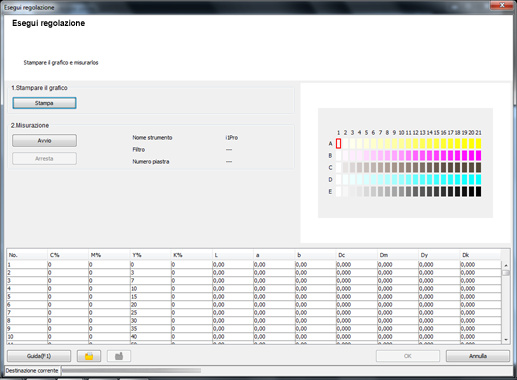

    È visualizzata la schermata Esegui regolazione.

  2. Cliccare su Stampa.

    È visualizzata la schermata Stampare grafico.

  3. Specificare il numero di copie e selezionare un vassoio carta.

    • spiegazione aggiuntivaPer il numero di copie, specificare un valore tra 1 e 99 compreso.

    • spiegazione aggiuntivaLe impostazioni sono preservate e visualizzate al prossimo accesso a questa schermata.

    • spiegazione aggiuntivaPer eseguire la Regolazione motore, selezionare la casella di controllo.

  4. Cliccare su Stampa.

    Viene eseguita la stampa grafico. La schermata Esegui regolazione è visualizzata nuovamente dopo il completamento della stampa.

  5. Connettere il colorimetro al computer.

  6. Fare clic su Avvio.

    Una misurazione ha inizio.

    Una volta terminata la misurazione, il risultato della misurazione è visualizzato nell'elenco e i patch dell'area di anteprima sono colorati.

    • spiegazione aggiuntivaÈ visualizzata una schermata operativa sul colorimetro. Seguire le istruzioni visualizzate nelle finestre.

    • spiegazione aggiuntivaSe si misura una riga sbagliata, è visualizzato un messaggio di avviso. È possibile selezionare per riprovare con la linea corretta, o procedere alla linea successiva.

    • spiegazione aggiuntivaPer interrompere la misurazione, fare clic su Arresta.

    • spiegazione aggiuntivaDopo l'acquisizione dei dati di misurazione, Registrare diventa disponibile.

    • spiegazione aggiuntivaPrima della misurazione, i patch sono visualizzati in grigio, mentre dopo la misurazione sono visualizzati a colori.

    • spiegazione aggiuntivaIl valore di ogni patch è visualizzato nell'elenco risultati di misurazione.

    • spiegazione aggiuntivaQuando si fa clic su un patch a colori nell'area di anteprima, la linea corrispondente è selezionata nella lista risultato misurazione. D'altro canto, quando si fa seleziona la linea nella lista risultato misurazione, il patch a colori corrispondente è visualizzato nell'area di anteprima.

    • spiegazione aggiuntivaSe necessario, è anche possibile fare clic su o per salvare il risultato della misurazione nel disco locale o caricare il risultato della misurazione salvato.

  7. Fare clic su Registrare, e quindi su OK nella schermata di conferma.

    La schermata Esegui regolazione si chiude ed è visualizzata nuovamente la schermata Calibration Manager.

    Il risultato della misurazione è visualizzato nell'elenco nella schermata Calibration Manager.

    • spiegazione aggiuntivaPer chiudere la schermata Esegui regolazione ignorando il risultato di misurazione, selezionare Annulla. La schermata torna alla schermata Calibration Manager.

    • spiegazione aggiuntivaL'elenco della schermata Calibration Manager visualizza tutti i risultati di misurazione fino a quando la schermata Calibration Manager è chiusa o resettata.

  8. Per esaminare il risultato di misurazione, andare a Misurazione dell'accuratezza.
