Misurazione del grafico

Nella schermata di misurazione, selezionare un colorimetro e avviare la misurazione.

  • precondizionePer misurare un grafico, installare il driver del colorimetro.
    Per informazioni dettagliate, fare riferimento al suo manuale.

  • precondizioneII pattern dei grafici e dei formati carta disponibili variano a seconda dei tipi di colorimetri.

  • precondizioneLe operazioni differiscono a seconda dei colorimetri. Per informazioni dettagliate sulla procedura operativa, fare riferimento al suo manuale.

  • precondizioneIl grafico è disponibile nel CD di Color Centro.
    E:\Color Centro\Chart\ForProfile

  • precondizionePrima di stampare il grafico, eseguire la regolazione.
    Per informazioni dettagliate, fare riferimento a Panoramica di Regolazione.

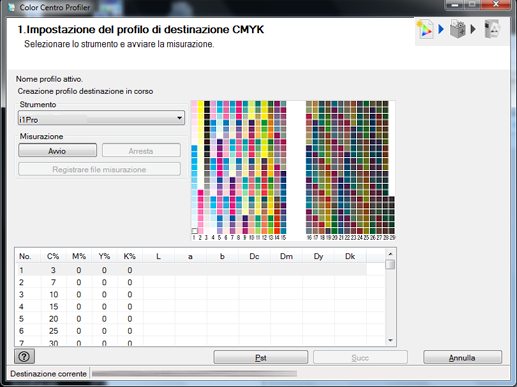

  1. Selezionare un colorimetro in Strumento nella schermata di misurazione del grafico.

    Secondo la selezione, l'immagine del grafico è visualizzata in alto a destra dello schermo.

    • spiegazione aggiuntivai1iSis UV Cut restituisce il risultato di misurazione con il filtro di taglio UV.

  2. Fare clic su Avvio per avviare la misurazione.

    • spiegazione aggiuntivaÈ visualizzata una schermata operativa sul colorimetro. Seguire le istruzioni visualizzate nelle finestre.

    • spiegazione aggiuntivaLa posizione corrente di misurazione è visualizzata nell'immagine del grafico in alto a destra dello schermo.

    • spiegazione aggiuntivaSe si misura una riga sbagliata, è visualizzato un messaggio di avviso. È possibile selezionare per riprovare con la linea corretta, o procedere alla linea successiva.

    • spiegazione aggiuntivaPer interrompere la misurazione, fare clic su Arresta.

    • spiegazione aggiuntivaDopo l'acquisizione dei dati di misurazione, Registrare file misurazione diventa disponibile.

    • spiegazione aggiuntivaIl valore di ogni patch è visualizzato nell'elenco risultati di misurazione.

  3. Fare clic su Registrare file misurazione dopo aver completato la misurazione.

    È visualizzata la schermata Salva con nome.

  4. Specificare il percorso di salvataggio e il nome file e fare clic su Salva.

    Ritorna alla schermata Misurazione grafico dopo aver salvato il file sui risultati di misurazione.

  5. Cliccare su Avanti.

    È visualizzata la schermata Impostazione UCR/GCR.
