Ajuste tabla
Introduzca el valor de medición después de imprimir una tabla y medir los puntos de medición con la escala.
Como las posiciones de ambas caras solo pueden ajustarse introduciendo valores de medición, este ajuste resulta útil para impresión a dos caras con un nuevo tipo de papel o cuando se desconozca la cantidad de desalineación entre ambas caras después de cambiar el papel en la bandeja.

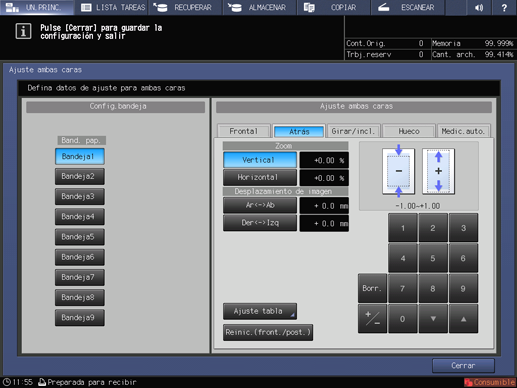

Pulse Ambas caras en la pantalla UN.PRINC.
Seleccione la bandeja en la que esté colocado el papel que se va a ajustar.
Pulse Frontal y, a continuación, pulse Ajuste tabla.
Pulse Modo impresión.
Pulse Inicio en el panel de control.
Se imprime un gráfico de pruebas.
Pulse Salir ModoImpr.
Mida la longitud de línea para cada punto de [1] a [8] en el gráfico impreso.

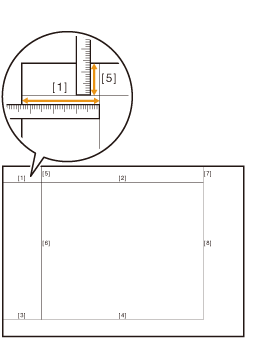

explicación adicionalLa figura muestra un ejemplo donde se miden [1] y [5].
explicación adicionalPuede introducir un valor en incrementos de 0,1 mm.
explicación adicionalNo olvide anotar las longitudes de medición.

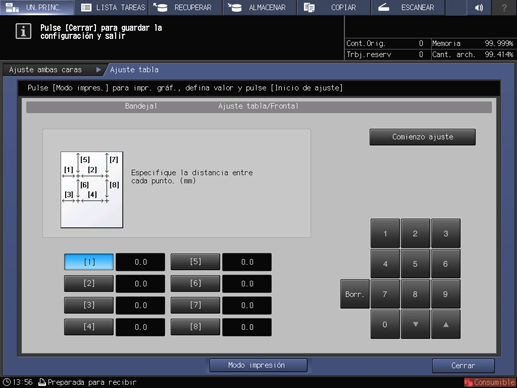

Pulse el número de cada punto y utilice el teclado del panel táctil o downup para introducir la longitud medida.
explicación adicionalPulse Borr. para reiniciar el valor.
Para iniciar el ajuste, pulse Comienzo ajuste.
explicación adicionalEn el paso siguiente, ajuste el lado posterior.
Pulse Atrás y, a continuación, pulse Ajuste tabla.
Pulse Modo impresión.
Pulse Inicio en el panel de control.
Se imprime un gráfico de pruebas.
explicación adicional
La marca se imprime en la cara frontal < frontal=""> para que pueda reconocer la bandeja de impresión de la tabla. Para obtener más información, consulte Tabla.
Pulse Salir ModoImpr.
Mida la desalineación entre las marcas

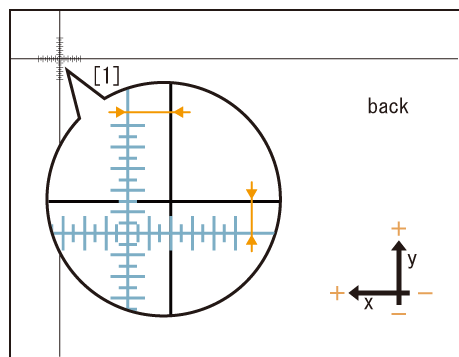

de [1] a [4] de la cara posterior < última=""> y de la cara frontal < Frontal > de la tabla impresa.explicación adicionalLa figura muestra un ejemplo de medición de [1]. La escala tiene una resolución de 0,5 mm.
explicación adicionalLa marca negra
de la figura indica la cara frontal y la azul , la posterior.
explicación adicionalMida las direcciones X e Y para comprobar la desalineación de la posición de impresión.
explicación adicionalPuede introducir un valor en incrementos de 0,1 mm.
explicación adicionalNo olvide anotar los valores de medición.
explicación adicionalPor ejemplo, cuando
de [1] está desalineada 2,0 mm hacia la izquierda (lado positivo de la dirección X) y 1,5 mm hacia abajo (lado negativo de la dirección Y) respecto a la de la cara frontal, tal como se muestra en la figura, pulse en este orden 20+/- e introduzca -2,0 para corregir y desplazar 2,0 mm hacia la derecha (lado negativo de la dirección X) la línea azul de la cara posterior en la dirección X. Pulse también en este orden 15 para introducir +1,5 para corregirla y desplazarla hacia arriba (lado positivo de la dirección Y) 1,5 mm en la dirección Y.

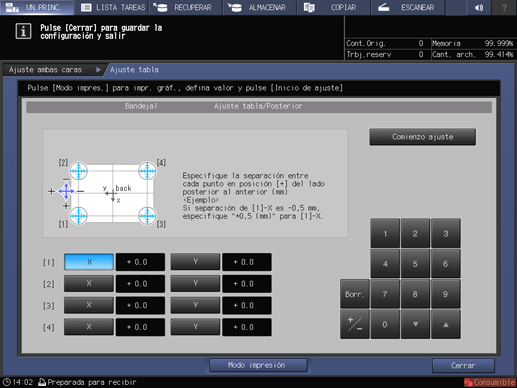

Pulse X o Y de cada punto y utilice el teclado del panel táctil o downup para introducir el valor de medición.
explicación adicionalSi la posición de impresión está desalineada hacia la derecha o hacia abajo (lado negativo), introduzca un valor positivo. Si está desalineada hacia la izquierda o hacia arriba (lado positivo), introduzca un valor negativo.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Borr. para reiniciar el valor.
Para iniciar el ajuste, pulse Comienzo ajuste.
Pulse Cerrar.
Ahora, se ha completado el Ajuste tabla.
explicación adicionalPara el ajuste fino, realice Ajuste de [desplazamiento de imagen]/[zoom].
