Ajustar la posición de perforación horizontal (dirección de alimentación del papel)
Puede ajustar la dirección de alimentación de la posición de perforación para ajustar la distancia desde el borde de las impresiones perforadas hasta la posición de perforación
A modo de ejemplo, en esta sección se explica cómo se acerca la posición de perforación 1,5 mm hacia el borde de las impresiones perforadas utilizando la unidad de acabado FS-532 con el kit de perforación PK-522 instalado.
• Significado y finalidad del ajuste de la posición horizontal de perforación
Si la distancia desde el borde de las impresiones perforadas hasta la posición de perforación es demasiado pequeña o demasiado grande, esta función permite desplazar la posición de perforación más cerca o más lejos indicando el valor deseado.
Los valores negativos desplazan la posición de perforación alejándola del borde del papel.
Los valores positivos desplazan la posición de perforación acercándola al borde del papel.
• Cuándo se debe realizar
Si la distancia desde el borde de las impresiones perforadas hasta la posición de perforación es demasiado pequeña o demasiado grande
• Entorno previsto
Controlador de imagen | Controlador de imagen IC-604 |
Unidad de acabado instalada | Unidad de acabado FS-532 con kit de perforación PK-522 instalado |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

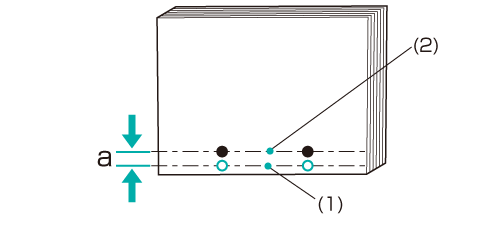

Mida la desalineación actual 'a' de la posición de los orificios de encuadernación con una regla.
explicación adicionalMida la distancia entre la posición deseada del orificio de perforación (1) y la posición actual del mismo (2) (= ancho 'a').
En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.
Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.
Pulse Aj. unidad acabado grapas en el menú Ajuste unidad de acabado.
Pulse Aj. unidad acabado grapas (perf) en el menú Aj. unidad acabado grapas.

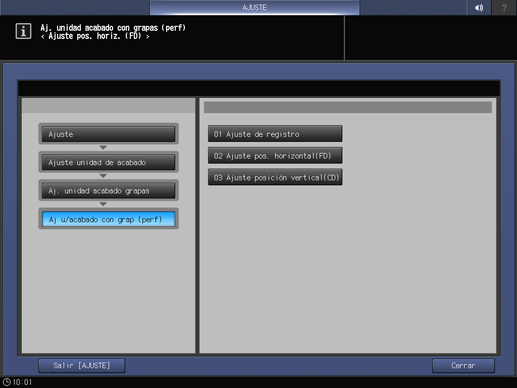

Pulse Ajuste pos. horizontal(FD) en Aj u/acabado con grap (perf).
Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse Definir.
Ejemplo: acerque la posición de perforación de Offset tamaño compl. (todos los tamaños de papel) 1,5 mm hacia el borde del papel.
Elemento
Configuración
Offset tamaño compl.
Acercar 1,5 mm al borde del papel (+15)
Pulse 1, 5 y Definir para introducir el valor +15. Al realizarlo, se mueve la posición de grapado 1,5 mm hacia abajo (hacia delante).
explicación adicionalUtilice el teclado de la pantalla para introducir el valor.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)
explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.
Vuelva a imprimir el original y compruebe si la posición de perforación está desalineada.
Repita los pasos anteriores hasta obtener la posición de los orificios de perforación que desea.
