Ajustar las posiciones de plegado triple interior

Ajuste la posición de plegado a plegado triple interior.

Como ejemplo, en esta sección se explica cómo ajustar la posición de plegado para reducir el Pliegue 1 en 1 mm.

• Significado y finalidad del ajuste de posición plegado triple interior

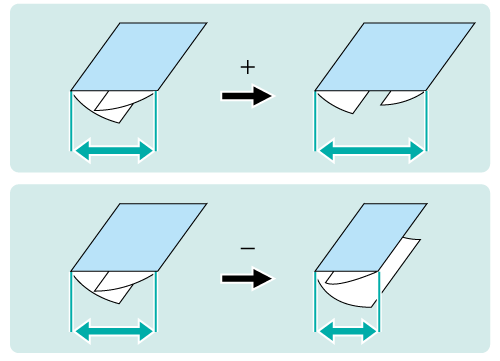

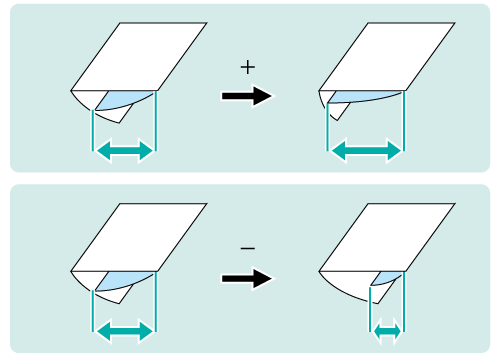

  • Esta función permite ajustar las posiciones de plegado para plegado triple interior especificando los valores deseados para el Pliegue 1 y el Pliegue 2.

  • Los valores negativos reducen la anchura de plegado.

  • Los valores positivos aumentan la anchura de plegado.

AVISO

  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Plegado 1 se calcula desde el borde del papel, mientras que la de Plegado 2 se calcula desde la posición de Plegado 1. Por consiguiente, la medición 'b' en el Paso 1 está sujeta a la modificación en la posición de plegado.

Sugerencias

  • El plegado triple interior tiene dos pliegues, Pliegue 1 (primer pliegue) y Pliegue 2 (segundo pliegue) (consulte la figura del Paso 1). Es posible ajustar la posición de cada pliegue.

• Cuándo se debe realizar

  • Cuando la posición de un pliegue para plegado triple interior está desalineada

• Entorno previsto

Controlador de imagen

Controlador de imagen IC-604

Unidad de acabado instalada

Unidad de plegado FD-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

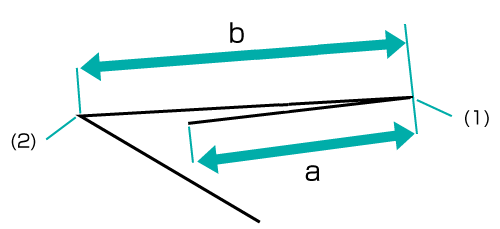

  1. Mida la desalineación de la posición de plegado con una regla.

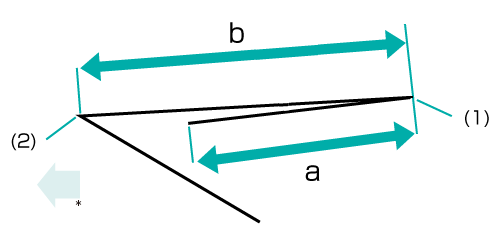

    Compruebe 'a' y 'b' en la figura siguiente.

    Esta sección explica un ejemplo que reduce el ancho 'a' en 1 mm.

    • explicación adicional(1) Pliegue 1 / (2) Pliegue 2

    * indica la dirección de salida.

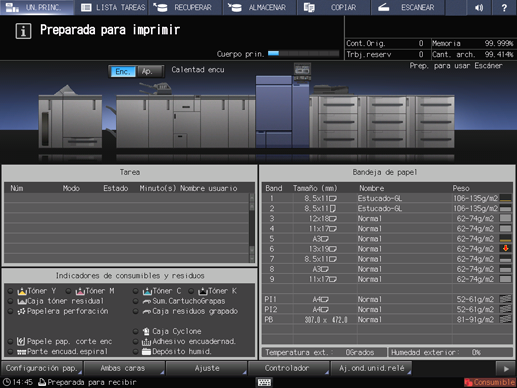

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

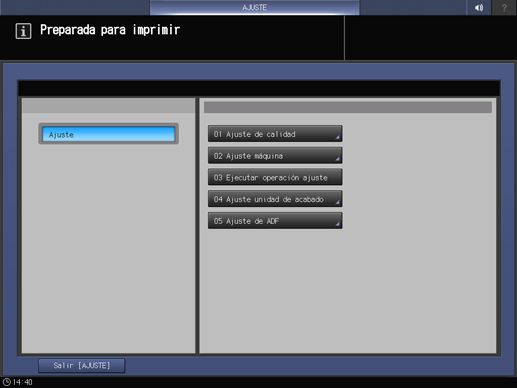

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

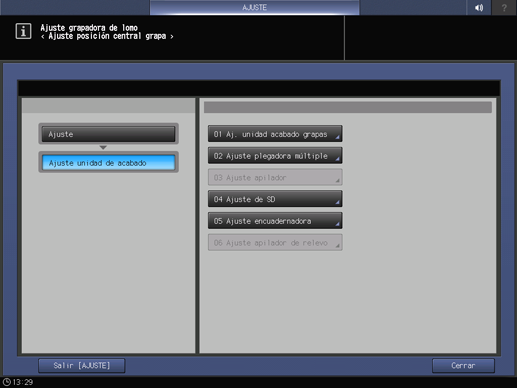

  4. Pulse Ajuste plegadora múltiple en el menú Ajuste unidad de acabado.

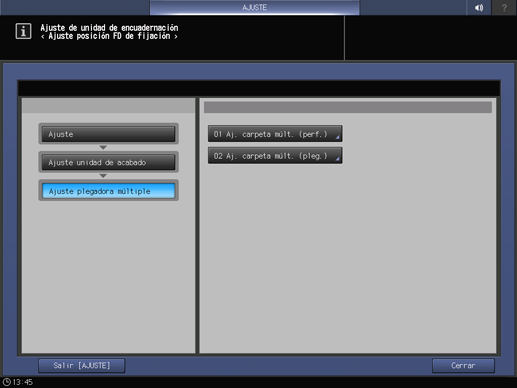

  5. Pulse Aj. carpeta múlt. (pleg.) en el menú Ajuste plegadora múltiple.

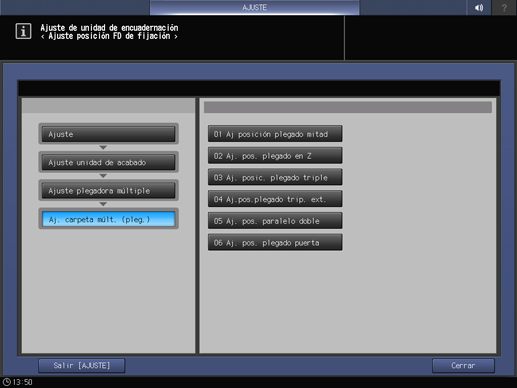

  6. Pulse Aj. pos. plegado triple en el menú Aj. carpeta múlt. (pleg.).

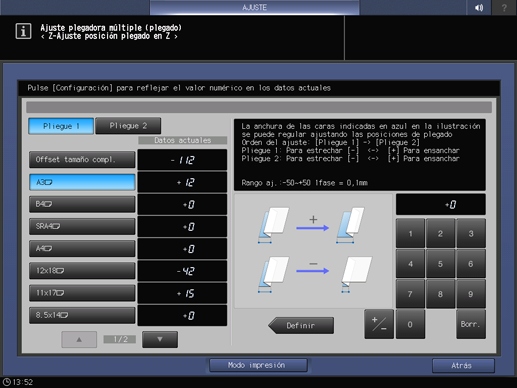

  7. Seleccione el tamaño de papel y pulse Pliegue 1 o Pliegue 2. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: Reducir el ancho del Pliegue 1 para A4 (horizontal) en 1 mm.

    Elemento

    Configuración

    A4 (Horizontal) - Pliegue 1

    Reducción del ancho del Pliegue 1 en 1 mm (-10)

    • Pulse +/-, 1, 0 y Def. para introducir [-10]. De este modo, se reduce el tamaño del Pliegue 1 ('a' en la figura del Paso 1) en 1 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  8. Vuelva a imprimir el original con plegado triple interior y compruebe las posiciones de plegado.

    Repita los pasos anteriores hasta obtener las posiciones de plegado deseadas.
