Ajuste de posición de formado de esquina de lomo

Puede ajustar el papel de portada de un libro encuadernado para que la esquina del lomo sea plana.

Como ejemplo, en esta sección se explica cómo ajustar la esquina del lomo cuando está indentada 2 mm en la cara anterior.

• Significado y finalidad del ajuste de posición de formado de la esquina de lomo

  • Cuando la esquina del lomo de un libro encuadernado no es regular en la dirección de escaneado o está redondeada o indentada, esta función permite ajustar la esquina del lomo para que sea plana especificando el valor deseado. Seleccione la cara delantera de la esquina del lomo ([Aj. Arriba/Abajo (del.)]) o la cara posterior de la esquina del lomo ([Aj. Arriba/Abajo(tras.)]) para ajustarla.

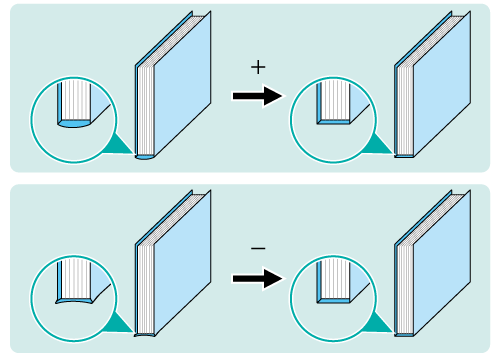

  • Valor "-": redondea la esquina del lomo.

  • Valor "+": endereza la esquina del lomo.

  • A continuación, se describe un ejemplo de ajuste de la cara anterior de la esquina del lomo ([Aj. Arriba/Abajo (del.)]).

• Cuándo se debe realizar

  • Cuando la esquina del lomo de un libro encuadernado no es regular en la dirección de escaneado o está redondeada o indentada

• Entorno previsto

Controlador de imagen

Controlador de imagen IC-604

Unidad de acabado instalada

Unidad de encuadernación PB-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

  1. Compruebe la formación de la esquina del lomo (recta/redondeada) de la esquina del lomo (2) del libro encuadernado.

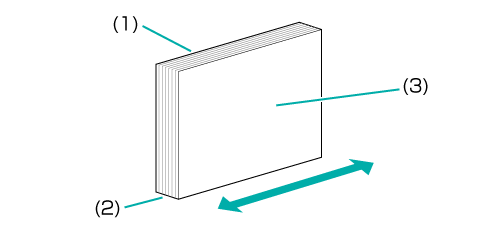

    Compruebe si la cara anterior de la esquina del lomo (2) está redondeada o indentada en la dirección de la flecha que se muestra en la figura siguiente (posición de escaneado horizontal).

    • explicación adicional(1) Portada izquierda / (2) Esquina del lomo / (3) Portada derecha

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Ajuste encuadernadora en el menú Ajuste unidad de acabado.

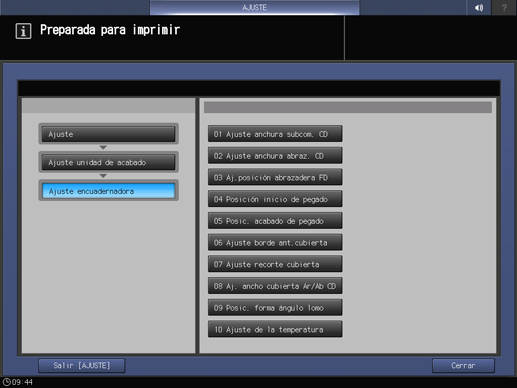

  5. Pulse Posic. forma ángulo lomo en el menú Ajuste encuadernadora.

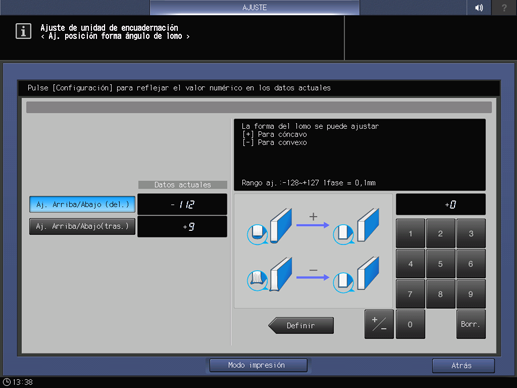

  6. Pulse Aj. Arriba/Abajo (del.). Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: la cara anterior de la esquina del lomo se extiende (redondea) 2 mm.

    Elemento

    Configuración

    Aj. Arriba/Abajo (del.)

    Redondear la cara anterior de la esquina del lomo extendiéndola 2 mm (-20)

    • Pulse +/-, 2, 0 y Def. para introducir el valor [-20]. De este modo, se extiende 2 mm la cara anterior de la esquina del lomo, enderezándola.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo. Los valores positivos enderezan la esquina del lomo, mientras que los valores negativos la redondean.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalPara ajustar la cara posterior de la esquina del lomo, seleccione Aj. Arriba/Abajo(tras.) e introduzca un valor.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  7. Vuelva a imprimir el original en la encuadernadora y compruebe la formación de la esquina del lomo (2).

    Repita los pasos anteriores hasta que la esquina del lomo (2) sea plana.
