Ajusta el porcentaje de ampliación y la posición de impresión de la cara posterior respecto a la posición de impresión de la cara frontal. El porcentaje de ampliación y la posición de impresión de la cara posterior se ajustan automáticamente mediante el uso de la función de escáner de esta máquina para medir la separación en la posición de impresión de la cara posterior respecto a la cara frontal. No es necesario medir la separación con una escala. El ajuste está disponible para todos los tamaños de papel que se pueden utilizar en esta máquina.
Imprima de 1 a 20 hojas de la tabla de ajuste impresas por las dos caras y escanee 4 veces cada hoja. Se calculará el valor promedio de las separaciones en la posición de impresión de la cara posterior respecto a la cara frontal, que se puede obtener mediante el escaneado de hasta 20 hojas de la tabla de ajuste, para ajustar el porcentaje de ampliación y la posición de impresión de la cara posterior.
Una máquina no equipada con la unidad de alimentación de papel PF-711 no tiene escáner instalado. El ajuste Med.escan. no estará disponible para escanear tablas de ajuste.
El ajuste Med.escan. proporciona la coordinación basada en el valor medio de los espacios, teniendo en cuenta la separación en la posición de impresión entre la primera hoja y la última que puede producirse cuando se imprimen varias hojas.
Al realizar el ajuste de Med.escan., puede que sea necesario modificar el ajuste de Zoom/Desplazamiento de imagen registrado en un perfil de papel.
El ajuste Med.escan. es un método sencillo para ajustar solamente el porcentaje de ampliación y la posición de la imagen de la parte posterior. Para efectuar ajustes, incluido el ajuste del lado frontal, siga el procedimiento descrito en Ajuste [Medic.auto.], [Ajuste tabla] o Ajuste de [desplazamiento de imagen]/[zoom].
Pulse Ambas caras en la pantalla UN.PRINC.

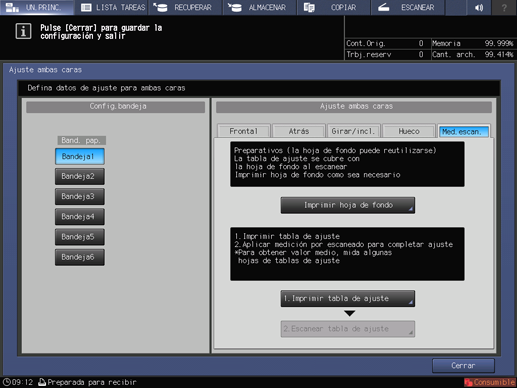

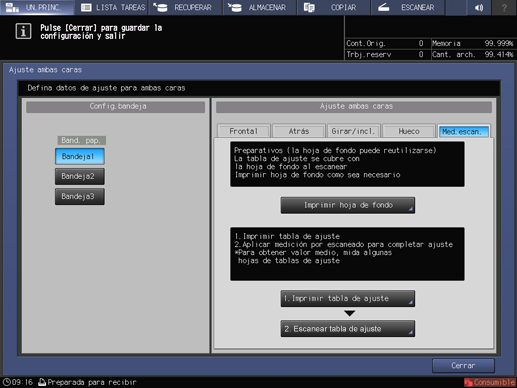

Se visualiza la pantalla Med.escan. Si no se visualiza la pantalla Med.escan., pulse la ficha Med.escan. de la pantalla.
Seleccione la bandeja para imprimir una hoja de fondo y, a continuación, pulse Imprimir hoja de fondo.

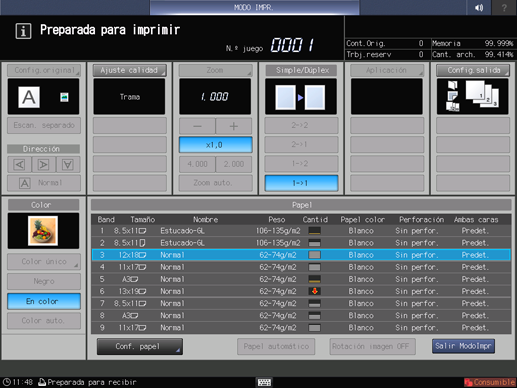

Acceda a la pantalla MODO IMPR. de la hoja de fondo y, a continuación, pulse Inicio en el panel de control. Compruebe que se ha completado la impresión y, a continuación, pulse Salir ModoImpr.
explicación adicionalNo es necesario imprimir la hoja de fondo si ya dispone de una. Continúe en el paso 4.
explicación adicionalUtilice papel A3 o más grande, u 11 17 o más grande para imprimir la hoja de fondo. Si pulsa Imprimir hoja de fondo para visualizar la pantalla MODO IMPR. para la hoja de fondo, la bandeja seleccionada en el paso 2 se selecciona automáticamente en la pantalla, pero puede cambiarla si lo desea. Seleccione una bandeja cargada con papel A3 o más grande, u 11 17 o más grande. También puede cambiar el contador de impresión, pero solo se necesita una hoja. Si el tamaño de la hoja de fondo es más pequeño que A3 u 11 17, puede que la medición por escaneado no se lleve a cabo.
Imprima el número de tablas de ajuste que sea necesario.
Pulse 1. Imprimir tabla de ajuste para visualizar la pantalla MODO IMPR. de la tabla de ajuste. Introduzca el número de tablas de ajuste que sea necesario y, a continuación, pulse Inicio en el panel de control. Las tablas de ajuste se imprimen en formato dúplex en el papel de la bandeja seleccionada en el paso 2. Compruebe que haya concluido la impresión y, a continuación, pulse Salir ModoImpr.
explicación adicionalPuede imprimir más de 20 tablas de ajuste, pero no puede escanear más de 20 hojas para la medición.
Pulse 2. Escanear tabla de ajuste.
Aparece la pantalla Escanear tabla de ajuste.
Coloque la tabla de ajuste y la hoja de fondo en el cristal de originales.
explicación adicionalAbra el ADF.

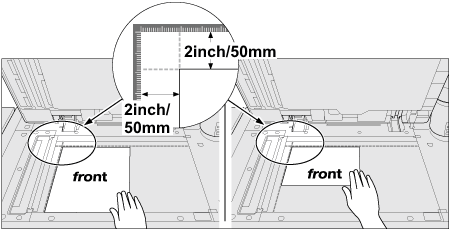

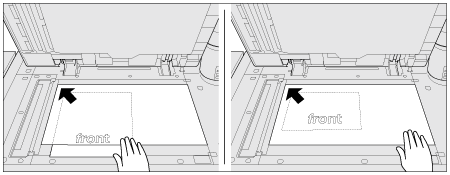

explicación adicionalColoque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera. Coloque la esquina superior izquierda de la tabla de ajuste a una distancia de unos 5 cm (2 pulgadas) de la guía del tamaño vertical y la guía del tamaño horizontal y alinee los bordes izquierdo y superior paralelos a la guía del tamaño vertical y la guía del tamaño horizontal del cristal de originales.
explicación adicionalColoque la cara posterior de la hoja de fondo cara abajo (hacia el cristal de originales) y ajústela a la guía del tamaño vertical y la guía del tamaño horizontal tal como se muestra abajo. Al llevarlo a cabo, tenga cuidado de no cambiar la posición de la tabla de ajuste que se ha colocado antes.
explicación adicionalCierre el ADF.
Escanee la tabla de ajuste.
Pulse Inicio en la pantalla Escanear tabla de ajuste.
Cuando el escaneado se haya completado adecuadamente, se añadirá un escaneado al contador de Núm. de escaneados de la pantalla Escanear tabla de ajuste y el marco azul que aparece en la ilustración de la pantalla pasa al siguiente a la derecha. Si mueve la tabla de ajuste antes de que el marco azul se desplace a la siguiente posición, puede que la medición no se realice correctamente.
explicación adicionalSi el ADF está abierto, se muestra el diálogo siguiente y no se puede iniciar el escaneado. Cierre el ADF y, a continuación, pulse Cerrar en el diálogo.

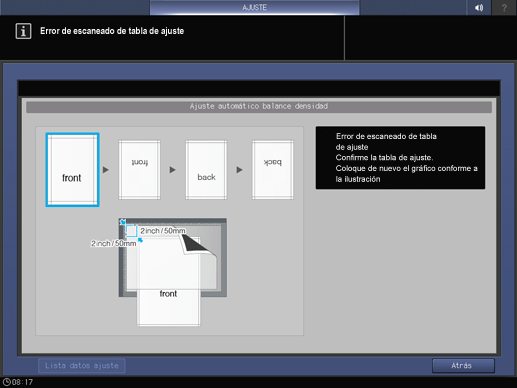

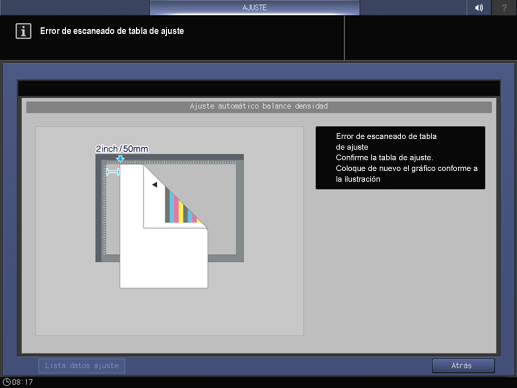

explicación adicionalPuede que se visualice el mensaje Error de escaneado de tabla de ajuste. Siga las instrucciones que aparecen en la pantalla para colocar correctamente la tabla de ajuste y la hoja de fondo y, a continuación, pulse Cerrar.
explicación adicionalCuando aparezca la pantalla que se muestra abajo, vuelva a pulsar Cerrar.

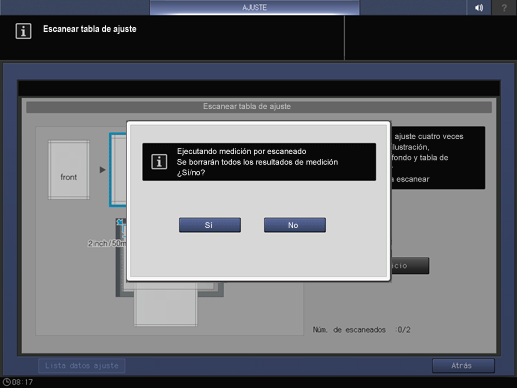

explicación adicionalSi pulsa Retorno en la pantalla Escanear tabla de ajuste mientras la medición de escaneado, se muestra el diálogo siguiente. Para detener la medición de escaneado y descartar los resultados de medición obtenidos hasta el momento, pulse Sí. Reinicie la medición de escaneado desde el primer procedimiento de escaneado. Para continuar con la medición por escaneado, pulse No.
Repita los pasos 6 y 7 de escaneado cuatro veces por cada tabla de ajuste.
Primera vez: coloque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera.

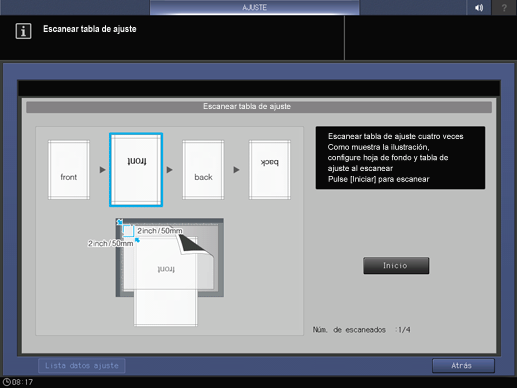

Segunda vez: coloque la cara frontal de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde inferior situado en la parte trasera.

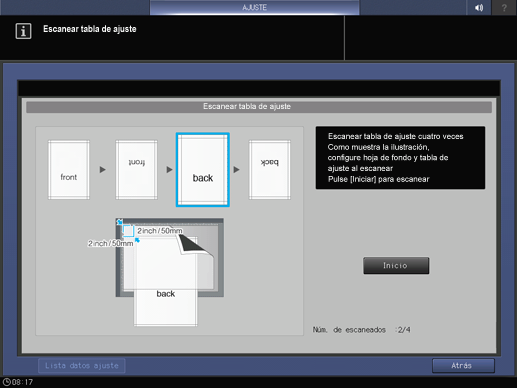

Tercera vez: coloque la cara posterior de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde superior situado en la parte trasera.

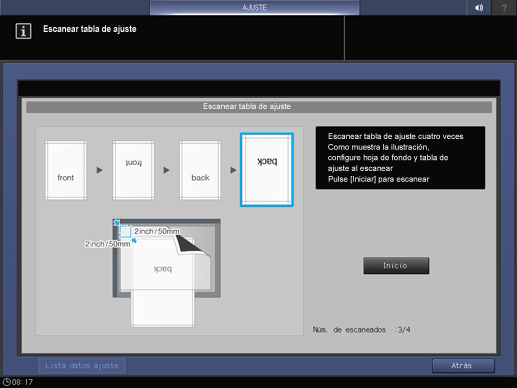

Cuarta vez: coloque la cara posterior de la tabla de ajuste cara arriba (apartada del cristal de originales), con el borde inferior situado en la parte trasera.

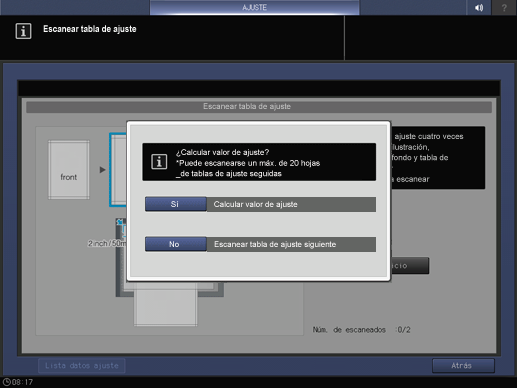

explicación adicionalDespués de realizar cuatro veces el escaneado, se muestra un diálogo para calcular el valor de ajuste.
Seleccione si desea continuar la medición de escaneado o finalizarla y calcular el valor de ajuste.
Para continuar con la medición por escaneado, pulse No.
Para finalizar la medición por escaneado y calcular el valor de ajuste, pulse Sí.
explicación adicionalAl pulsar No, se vuelve a la pantalla Escanear tabla de ajuste, donde se suma una unidad al contador de Hojas tablas ajuste. Repita los pasos 6 al 8 para el número de tablas de ajuste. Los resultados de medición se agregarán. Esta operación se puede repetir hasta 20 veces.
explicación adicionalSi pulsa Sí, se calcula automáticamente el valor de ajuste a partir de los resultados de medición y se refleja en los valores de Zoom, Desplazamiento de imagen y Girar/incl. que se especifican para Posterior.
Los valores de Girar/incl. pueden aplicarse tanto a la cara Frontal como a la Posterior.
Después de pulsar Sí, imprima una hoja de la tabla de ajuste para confirmar el resultado. Si se necesita realizar un reajuste, repita los pasos 4 al 9.
explicación adicionalSi el valor de ajuste calculado al pulsar Sí supera el rango de ajuste, se muestra el diálogo siguiente. Pulse Cerrar para descartar los resultados de medición y reinicie la medición de escaneado desde el principio.
Entre las causas posibles de que se supere el rango de ajuste se encuentran que la tabla utilizada para la medición de escaneado sea incorrecta (se ha utilizado una tabla diferente), que la posición de impresión de la cara frontal no se haya ajustado correctamente o que no se hayan completado los ajustes de las posiciones de referencia. Verifique estos tres puntos antes de reiniciar la medición de escaneado. Si Ajuste magnificación parte posterior tiene el valor Desact., no se ajusta la ampliación en la dirección de alimentación.
Pulse Cerrar.
Ahora se ha completado el ajuste de Med.escan.
explicación adicionalPara el ajuste fino, realice Ajuste de [desplazamiento de imagen]/[zoom].
