Ajustar la posición de centro de grapado

Puede ajustar las posiciones centro de grapa y plegado del papel.

Por ejemplo, a continuación se explica cómo ajustar la posición de grapado cuando está desalineada 1,5 mm hacia arriba (hacia atrás) desde el centro de las hojas.

• Significado y finalidad del ajuste de posición centro de grapa

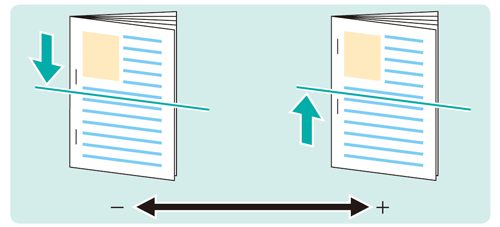

  • Cuando la posición del grapado en el lomo está desalineada de la posición de plegado central del papel (centro del papel), esta función le permite mover la posición de grapado hacia delante o hacia atrás especificando el valor deseado.

  • Los valores negativos mueven la posición de grapado hacia delante (hacia abajo).

  • Los valores positivos mueven la posición de grapado hacia atrás (hacia arriba).

• Cuándo se debe realizar

  • Cuando la posición del grapado en el lomo y la posición de plegado central del papel (centro del papel) están desalineadas

• Entorno previsto

Controlador de imagen

Controlador de imagen IC-604

Unidad de acabado instalada

Grapadora en lomo SD-506

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

• Precauciones

  • Ajuste antes el ancho del papel grapado usando esta función.

  1. Mida la desalineación actual 'a' de la posición de grapado con una regla.

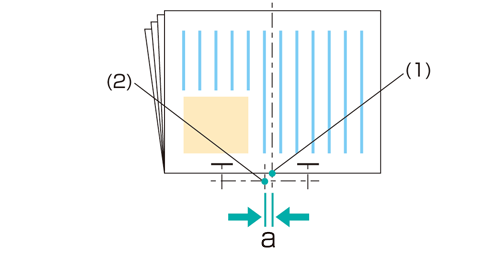

    • explicación adicionalMida la diferencia entre la posición centro del papel (1) y la posición de grapado (2) (= ancho 'a').

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Ajuste de SD en el menú Ajuste unidad de acabado.

  5. Pulse Posición centro grapado en el menú Ajuste de SD.

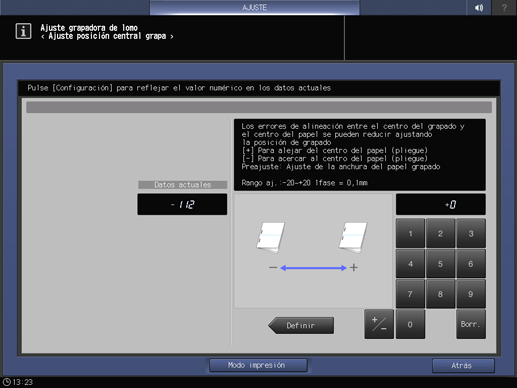

  6. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: Mueva la posición de grapado 1,5 mm hacia abajo (hacia delante).

    Elemento

    Configuración

    Datos actuales

    Mover 1,5 mm hacia abajo (hacia delante) (-15)

    • Pulse +/-, 1, 5 y Def. para introducir el valor [-15]. Al realizarlo, se mueve la posición de grapado 1,5 mm hacia abajo (hacia delante).

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  7. Vuelva a imprimir el original y compruebe si la posición centro de grapado está desalineada.

    Repita los pasos anteriores hasta obtener la posición centro de grapado deseada.
