Ajustar las posiciones de plegado tipo puerta

Ajuste la posición de plegado para plegado tipo puerta.

Como ejemplo, en esta sección se explica cómo extender la posición del Pliegue 2 en 1 mm.

• Significado y finalidad del ajuste de la posición de plegado tipo puerta

  • Esta función permite ajustar las posiciones de plegado para plegado tipo puerta especificando los valores deseados para Pliegue 1, Pliegue 2 y Pliegue 3.

  • En el caso de Pliegue 1 y Pliegue 3

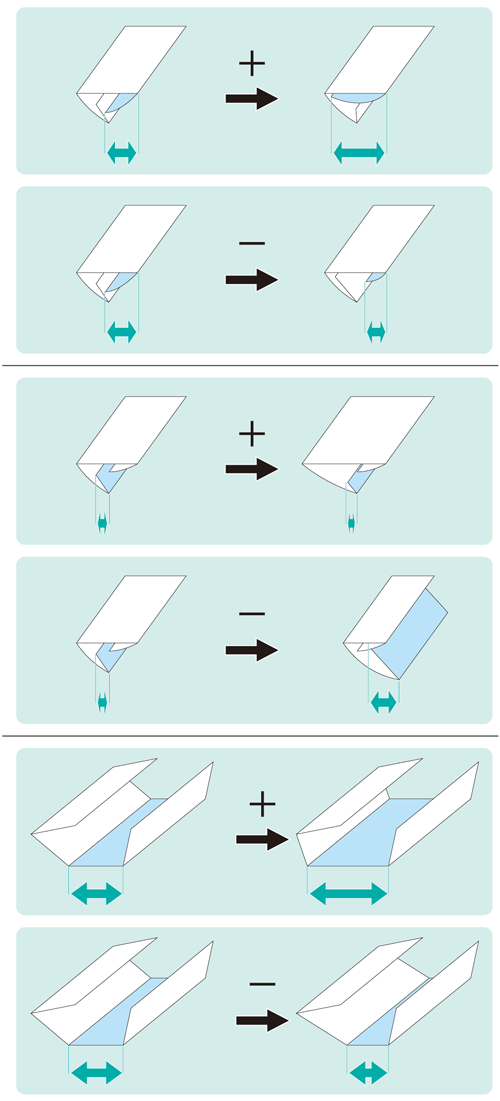

  • Los valores negativos reducen la anchura de plegado. (Aumentar anchos de otros plegados).

    Los valores positivos aumentan la anchura de plegado. (Reducir ancho de otros plegados).

  • En el caso de Pliegue 2

  • Los valores negativos aumentan la anchura de plegado. (Reducir ancho de otros plegados).

    Los valores positivos reducen la anchura de plegado. (Aumentar anchos de otros plegados).

AVISO

  • Al ajustar Plegado 1, Plegado 2 y Plegado 3, asegúrese de empezar por el ajuste de Plegado 1 en orden. La posición de Plegado 1 se calcula desde el borde del papel, mientras que la de Plegado 2 se calcula desde la posición de Plegado 1 y la de Plegado 3 desde la de Plegado 2. Por consiguiente, las mediciones 'a', 'b' y 'c' en el Paso 1 están sujetas a cambios en cualquier posición de plegado.

Sugerencias

  • El plegado tipo puerta tiene tres pliegues, desde Pliegue 1 hasta Pliegue 3 (consultar la figura del Paso 1). Es posible ajustar la posición de cada pliegue.

• Cuándo se debe realizar

  • Cuando una posición de plegado para el plegado tipo puerta esté desalineada

• Entorno previsto

Controlador de imagen

Controlador de imagen IC-604

Unidad de acabado instalada

Unidad de plegado FD-503

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

  1. Mida la desalineación de la posición de plegado con una regla.

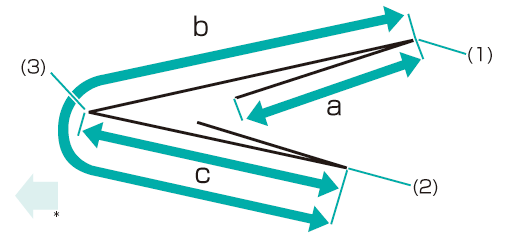

    Compruebe los tamaños a, b y c en la figura siguiente y ajuste el/los tamaño(s) en caso necesario.

    Esta sección explica un ejemplo que reduce el ancho 'a' en 1 mm.

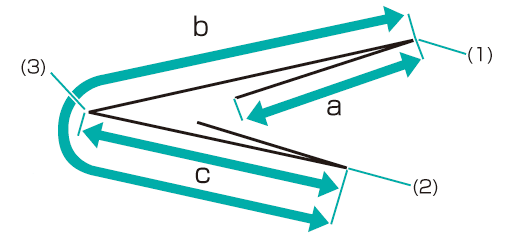

    • explicación adicional(1) Plegado 1 / (2) Plegado 2 / (3) Plegado 3

    * indica la dirección de salida.

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

  4. Pulse Ajuste plegadora múltiple en el menú Ajuste unidad de acabado.

  5. Pulse Aj. carpeta múlt. (pleg.) en el menú Ajuste plegadora múltiple.

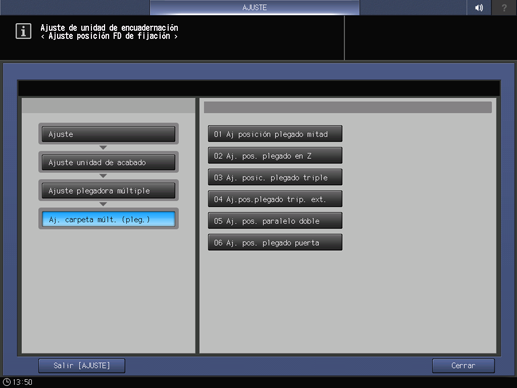

  6. Pulse Aj. pos. plegado puerta en el menú Aj. carpeta múlt. (pleg.).

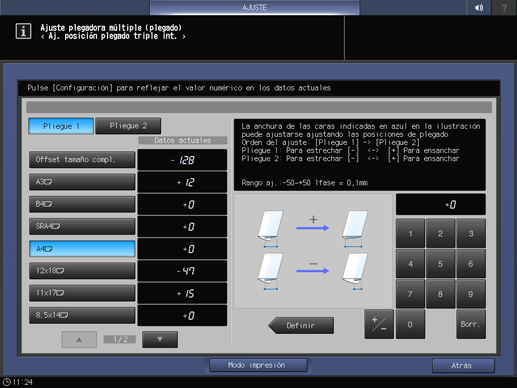

  7. Seleccione el tamaño de papel y pulse Pliegue 1, Pliegue 2 o Pliegue 3. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: amplíe la anchura del Pliegue 2 para A3 (horizontal) en 1 mm.

    Elemento

    Configuración

    A3 (Horizontal) - Pliegue 2

    Aumento de la anchura del Pliegue 2 en 1 mm (-10)

    • Pulse +/-, 1, 0 y Definir para introducir -10. De este modo, se aumenta la anchura del Pliegue 2 ('a' en la figura del Paso 1) en 1 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLos incrementos de valor son de 0,1 mm. (1 = 0,1 mm)

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  8. Vuelva a imprimir el original con plegado tipo puerta y compruebe las posiciones de plegado.

    Repita los pasos anteriores hasta obtener las posiciones de plegado deseadas.
