Calibración del controlador

Descripción general

La calibración es esencial para asegurarse de que los colores se reproducen correctamente cuando se utiliza esta máquina, porque la reproducibilidad del color puede cambiar de un día a otro.

Están disponibles los dos métodos de calibración siguientes:

  • Control de densidad de color: ajuste automático y ajuste manual mediante una función del cuerpo principal

  • Calibración: ajuste manual mediante Color Centro

Sugerencias

En esta sección se explica la calibración manual usando la función del controlador.

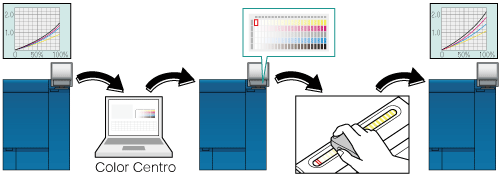

• Significado y finalidad de la calibración con el controlador

Mida la densidad de salida de los colores C, M, Y y K en un gráfico usando el instrumento e introduzca los resultados en el controlador. En función de estos datos, el controlador calibra automáticamente la densidad de salida en referencia a la densidad objetivo predefinida. Esta calibración permite obtener resultados próximos a la densidad objetivo.

• Cuándo se debe realizar

  • Aproximadamente 6 horas después de encender la máquina

  • Cada 1.000 o 2.000 hojas impresas

  • Antes de imprimir un trabajo importante que requiera una estricta reproducibilidad del color

• Entorno previsto

Sistema operativo

Windows 7

Aplicación

Color Centro 2.1

Controlador de imagen

Controlador de imagen IC-604

Control de densidad de color

Desact.

Instrumento

i1Pro

Tipo de papel/grosor

Estucado-GL 128 g/m2 (A3, cargado en bandeja 1)

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema y de la versión/revisión de la aplicación.

• Flujo de trabajo

Cargar y registrar el papel (estucado-GL)

Ejecutar la calibración del controlador con Color Centro

• Precauciones

  • La densidad de impresión a color puede fluctuar a lo largo del día debido a cambios de humedad, temperatura y otros factores. El tipo de papel, el grosor y la trama también pueden afectar a la densidad de impresión a color.

  • Realice la calibración avanzada del controlador varias veces al año.

  • Para reproducir colores estables, debe utilizar otros ajustes de calidad de imagen según sea necesario, como cuando se cambia la trama o el papel o cuando el tono es importante. Para obtener más información, consulte Ajuste de calidad de imagen utilizando el controlador de imagen.

  • Si ni la calibración del controlador ni Ajuste de calidad de imagen utilizando el controlador de imagen mejora la estabilidad del color, cree un perfil para resolver el problema.

Carga y registro del papel (Estucado-GL)

Cargue el papel en una bandeja y regístrelo antes de realizar la calibración. (Consulte Administración del papel.)

  1. Cargue papel en la bandeja.

    Ejemplo: cargue estucado-GL (A3) 128 g/m2 en la bandeja 1.

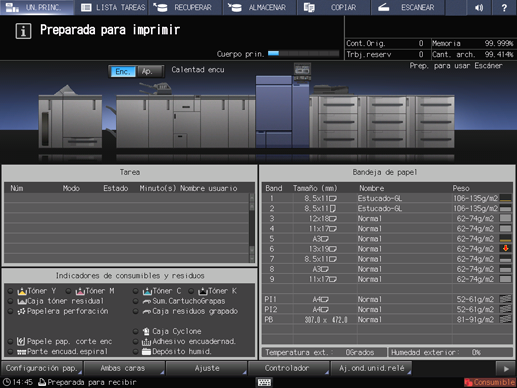

  2. En el panel táctil de la unidad principal, pulse Configuración pap. en la pantalla UN.PRINC.

    También puede pulsar Conf. papel en la pantalla COPIAR para visualizar la misma pantalla.

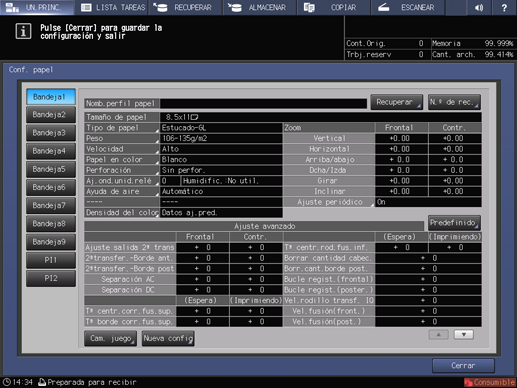

  3. Seleccione la bandeja en la que ha cargado el papel y pulse Cam. juego.

    Ejemplo: Bandeja 1 seleccionada.

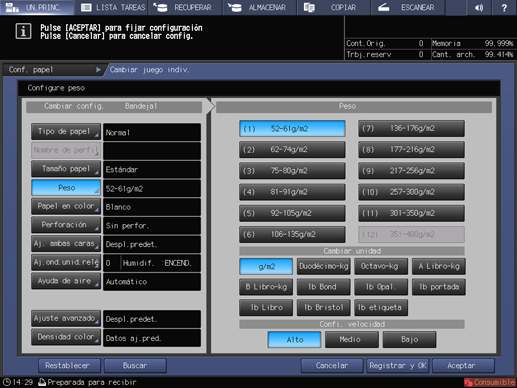

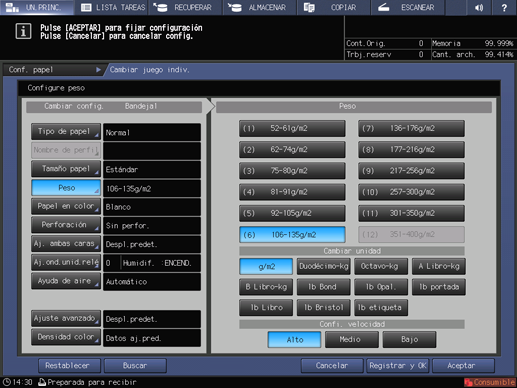

  4. En la pantalla Cambiar juego indiv., pulse Peso.

  5. Seleccione el peso del papel aplicable en el menú Peso de la parte derecha de la pantalla.

    Ejemplo: seleccione (-135 g/m2.

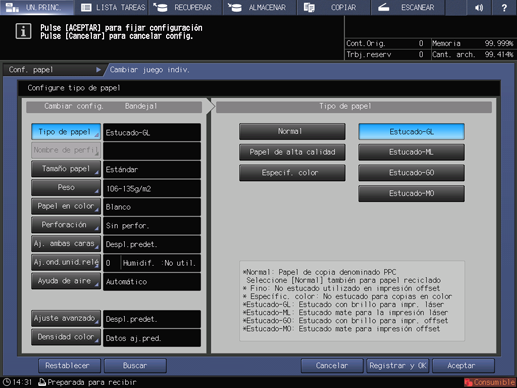

  6. Pulse Tipo de papel. Seleccione el tipo de papel y pulse Aceptar.

    Ejemplo: Estucado-GL seleccionado.

  7. Pulse Cerrar.

Ejecución de calibración del controlador con Color Centro

Abra Color Centro y utilice el instrumento i1Pro para realzar la calibración.

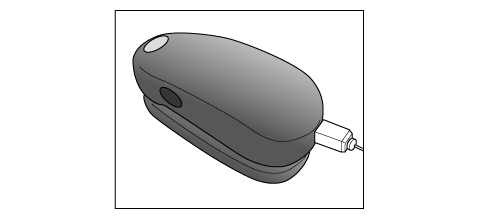

  1. Conecte el instrumento al ordenador.

    Ejemplo: i1Pro conectado.

    • explicación adicionalEs necesario que antes haya instalado el controlador del instrumento en el ordenador. Para obtener más información, consulte el manual del instrumento.

  2. Inicie Color Centro e inicie una sesión en la máquina. (Consulte Iniciar Color Centro.)

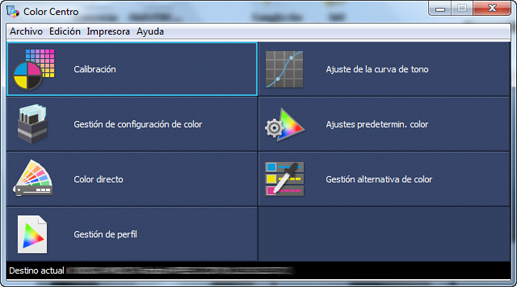

    Se abrirá la pantalla superior de Color Centro.

  3. Haga clic en Calibración en la pantalla superior.

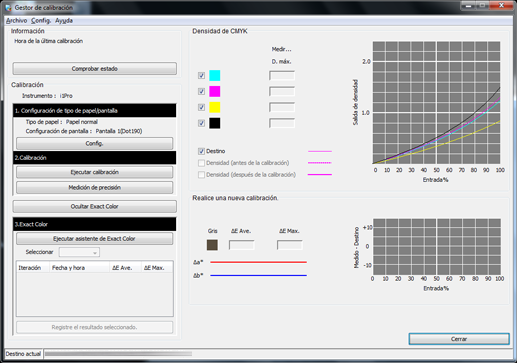

    Se muestra la pantalla Gestor de calibración.

  4. Compruebe que el instrumento que desea utilizar aparezca en Calibración.

    • explicación adicionalSi no se muestra el instrumento correcto, seleccione el instrumento que desea utilizar en la barra de menú Config. - Instrumento.

    Ejemplo: Compruebe que se muestra Instrumento: i1Pro.

  5. Haga clic en Config. debajo de 1. Configuración de tipo de papel/pantalla.

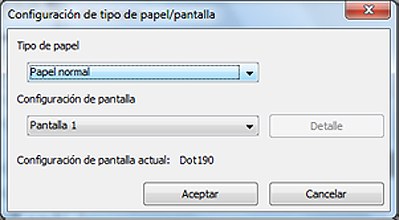

  6. Defina el Tipo de papel y la Configuración de pantalla en la pantalla Configuración de tipo de papel/pantalla y haga clic en Aceptar.

    Ejemplo: defina el Tipo de papel con el valor Estucado-GL y la Configuración de pantalla con el valor Pantalla 1 (predeterminado).

    Elemento

    Configuración

    Tipo de papel

    Estucado-GL

    Config. de pantalla

    Pantalla 1

    • No necesita modificar el ajuste predeterminado, Pantalla 1.

  7. Haga clic en Ejecutar calibración.

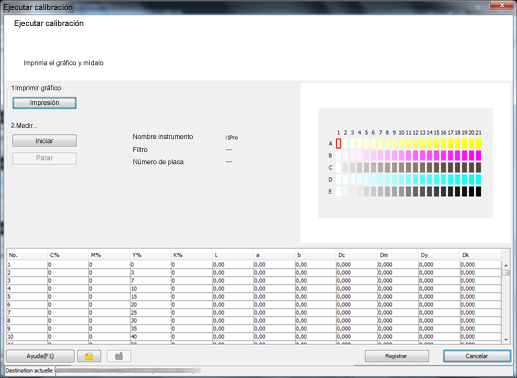

    Se muestra la pantalla Ejecutar calibración.

  8. Haga clic en Imprimir.

    Imprima el gráfico de color que se va a medir con el instrumento.

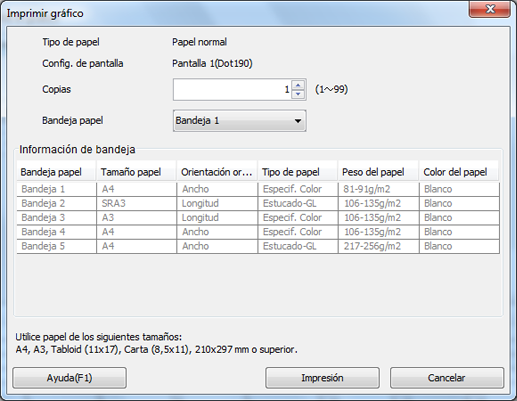

    Aparece la pantalla Imprimir gráfico.

  9. En la pantalla Imprimir gráfico, defina Copias y Bandeja papel. Después del ajuste, haga clic en Impresión.

    Ejemplo:

    Elemento

    Configuración

    Juegos

    1

    Bandeja de papel

    Bandeja 1

    Se imprime un gráfico de pruebas. En el gráfico se imprime la fecha, el número de juegos impresos y un número.

  10. Conecte el instrumento al ordenador y haga clic en Iniciar en la pantalla Ejecutar calibración.

    Se inicia la calibración.

  11. Cuando se muestre el mensaje siguiente, coloque el instrumento nivelado sobre la base de calibración y haga clic en Aceptar.

  12. Apile 10 hojas de papel blanco del mismo tipo utilizado para imprimir el gráfico y coloque el gráfico impreso encima.

    • explicación adicionalPara eliminar la influencia del color de la tabla, coloque 10 hojas de papel del mismo tipo debajo del gráfico que se va a medir.

  13. Cuando aparezca el siguiente mensaje, haga clic en OK.

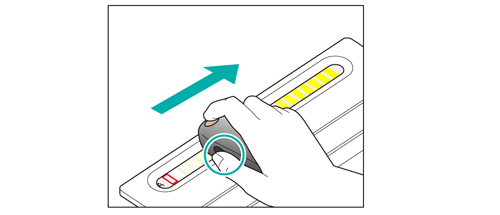

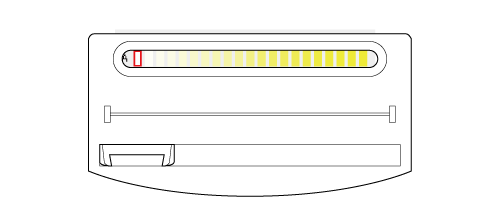

  14. Coloque la placa guía de medición nivelada sobre el gráfico. Mantenga pulsado el botón del instrumento y, cuando emita un pitido, mientras mantiene pulsado el botón, deslice el instrumento desde el parche de la parte superior izquierda hacia la derecha.

    Mida el resto de las filas de parches deslizando el instrumento del mismo modo.

  15. Después de finalizar la medición del gráfico, haga clic en Registrar en la pantalla Ejecutar calibración.

    Cuando se haya completado la medición del gráfico, el resultado de la medición se visualiza en la parte inferior de la pantalla Ejecutar calibración.

    Compruebe el resultado de la medición. Si no hay ningún problema, registre la tabla de calibración.

    • explicación adicionalEl registro de los datos de calibración obtenidos en el controlador de imagen, permite aplicar estos datos al imprimir.

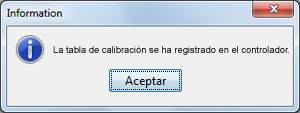

  16. Haga clic en Aceptar en la pantalla Información.

    La tabla de calibración está registrada en el controlador de imagen.

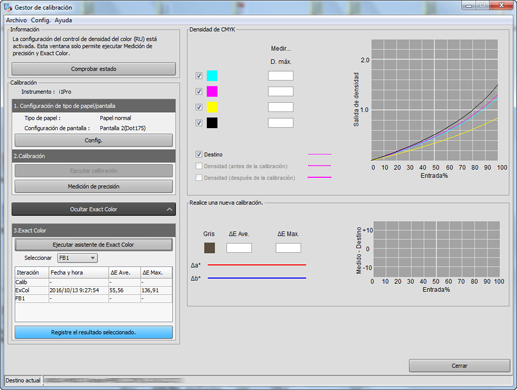

  17. Compruebe la visualización del gráfico y otra información en la pantalla Gestor de calibración. Después de comprobar el contenido mostrado, haga clic en Comprobar estado.

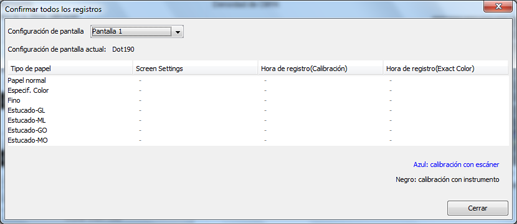

  18. En la pantalla Confirmar todos los registros, compruebe el tipo de papel registrado, la fecha/hora de registro y otros detalles.
