Ajuste espaciado grapas

Puede ajustar el espaciado de las grapas.

Como ejemplo, a continuación se muestra cómo ajustar el espaciado de las grapas para aumentar el ancho de grapado finalizado en 4 mm.

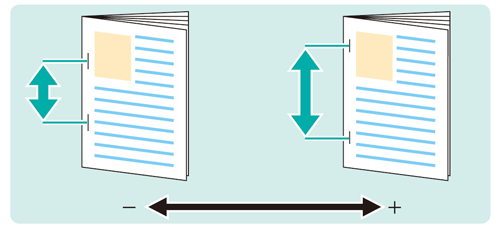

• Significado y finalidad del ajuste de la posición de espaciado de las grapas

  • Cuando la separación de las grapas del grapado en el lomo es demasiado ancha o demasiado estrecha, esta función permite ajustar el espaciado especificando el valor deseado.

  • Los valores negativos reducen el espaciado de las grapas.

  • Los valores positivos aumentan el espaciado de las grapas.

• Cuándo se debe realizar

  • Cuando el espaciado de las grapas del grapado en el lomo es demasiado ancho o demasiado estrecho

• Entorno previsto

Controlador de imagen

Controlador de imagen IC-604

Unidad de acabado instalada

Grapadora en lomo SD-506

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema.

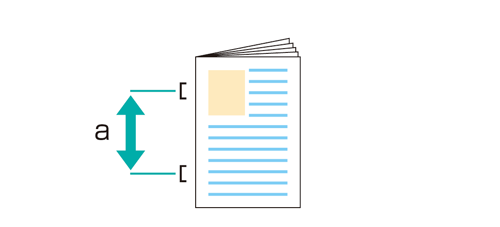

  1. Compruebe el ancho de grapado actual 'a' usando una regla.

    • explicación adicionalLas posiciones estándar para el ancho de grapado están predefinidas para cada tamaño de papel.

    • explicación adicionalPara A3 horizontal, el ancho de grapado es de 148,5 mm (longitud vertical de 297 mm dividido entre 2).

  2. En el panel táctil de la unidad principal, pulse Ajuste en la pantalla UN.PRINC.

  3. Pulse Ajuste unidad de acabado en la pantalla Menú Ajuste.

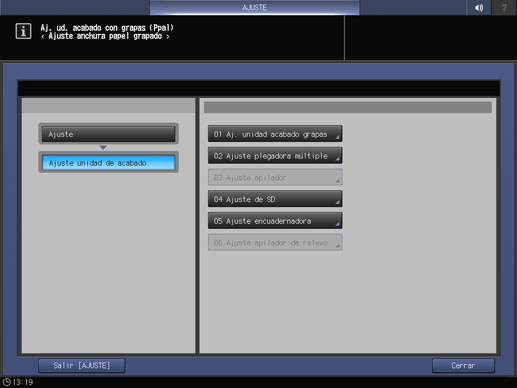

  4. Pulse Ajuste de SD en el menú Ajuste unidad de acabado.

  5. Pulse Ajuste espaciado grapas en el menú Ajuste de SD.

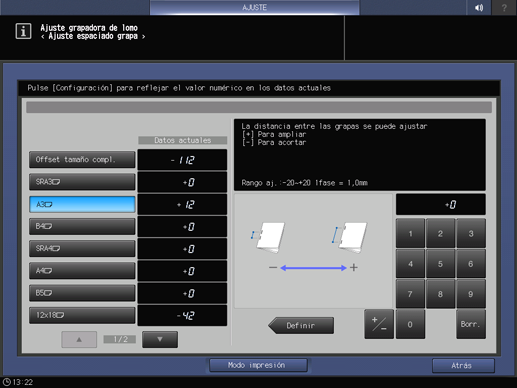

  6. Pulse el tamaño del papel para ajustarlo. Introduzca el valor de ajuste y pulse Definir.

    Ejemplo: aumente el espaciado de las grapas en 4 para A3 horizontal.

    Elemento

    Configuración

    A3 Horizontal

    +4 mm (+4)

    • Pulse 4 y Def. para introducir el valor [+4]. De este modo, se amplía el espaciado de las grapas en 4 mm.

    • explicación adicionalUtilice el teclado de la pantalla para introducir el valor.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalSi se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

    • explicación adicionalAl pulsar Modo impresión, se cambia al modo impresión para poder imprimir el original.

  7. Vuelva a imprimir el original y compruebe la posición de la grapa.

    Repita los pasos anteriores hasta obtener las posiciones de grapado deseadas.
