Información de color directo

Descripción general

Puede usar Color Centro para crear y editar colores directos.

Utilizando datos de muestra (ejemplo B), es posible comprobar el procedimiento durante la operación real.

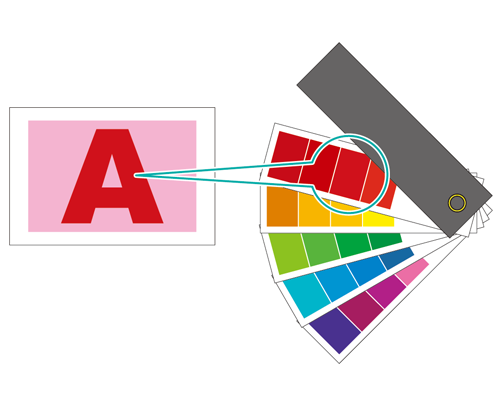

• Significado y finalidad de los colores directos

Los colores directos especificados por la aplicación se sustituyen y se imprimen en colores CMYK de acuerdo con la tabla de colores directos.

Sugerencias
  • El controlador de imagen está equipado con una tabla de colores directos para imprimir colores directos "DIC," "CF," "HKS" y "PANTONE" en colores CMYK.

Usando Color Centro, puede crear, registrar y editar nuevos colores directos y tablas de colores directos. Esta función le permite añadir colores directos personalizados que no estén registrados en la tabla de colores directos de la máquina, así como ajustar y sustituir los colores que no se reproduzcan del modo deseado.

• Cuándo se debe realizar

  • [Registro de un nuevo color directo]

  • Cuando desea utilizar colores directos personalizados para imprimir

    Cuando desea utilizar colores directos que no estén registrados en la tabla

  • [Edición de colores directos]

  • Cuando un color directo no se reproduce del modo deseado

    Cuando desea ajustar la coloración de un color directo

    Cuando desea sustituir un color directo por otro color

• Entorno previsto

Sistema operativo

Windows 7

Aplicación

Color Centro 2.1 / Adobe Acrobat XI Pro

Controlador de imagen

Controlador de imagen IC-604

Controlador de impresora

Controlador de plugin PS

* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema y de la versión/revisión de la aplicación.

• Ejemplos

  • Ejemplo B: B_sample.pdf

  • Disponible en la carpeta "/contents/sample/" del CD del manual del operador suministrado con esta máquina.

• Flujo de trabajo

Registro de información de color directo con Color Centro

Crear y guardar un nuevo color directo personalizado que no esté registrado en la tabla de colores directos de la máquina.

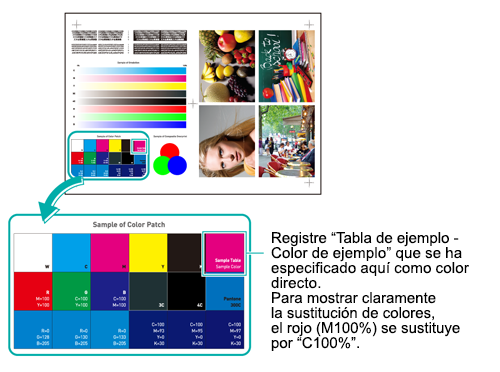

Se usa "Tabla de ejemplo - Color de ejemplo" en "Ejemplo de parche de color" para la muestra B como ejemplo. Registre un color directo llamado "Color de ejemplo" e imprima la imagen original con el color rojo sustituido por "C100%".

Para mostrar con claridad la sustitución del color, el color CMYK "rojo" se sustituye por el "azul" en este ejemplo. En el uso real, puede usar esta función para definir y sustituir colores ligeramente distintos.

Editar información de color directo con Color Centro

Si el color directo no se imprime del modo deseado o para sustituir el color directo por otro color, puede editar el color directo para ajustar el color CMYK que se imprime.

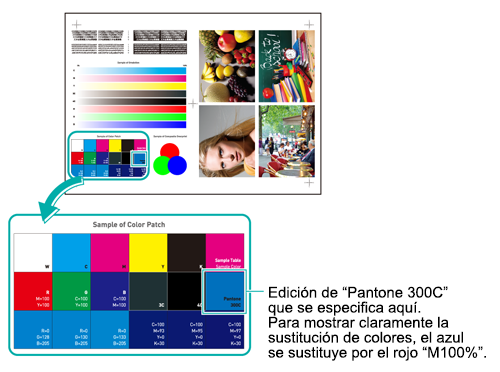

Se usa "Pantone 300C" en "Ejemplo de parche de color" para la muestra B como ejemplo. El color azul en "Pantone 300C" se sustituye por "M100%" para la impresión.

Para mostrar con claridad la sustitución del color, el color "azul" se sustituye por el "rojo" en este ejemplo. En el uso real, puede usar esta función para ajustar y sustituir colores ligeramente distintos.

Aplicar colores directos para imprimir con el controlador de impresora

Aplique e imprima el color directo registrado/editado.

• Precauciones

  • Para reproducir colores estables, además de una calibración regular, debe realizar otros ajustes de calidad de imagen previa a la impresión según sea necesario, como cuando se cambia la trama o el papel o cuando el tono es importante. Para obtener más información, consulte Ajuste de calidad de imagen utilizando el controlador de imagen.

Registro de información de color directo con Color Centro

Inicie Color Centro, cree y guarde un color directo.

  1. Inicie Color Centro e inicie una sesión en la máquina. (Consulte Iniciar Color Centro.)

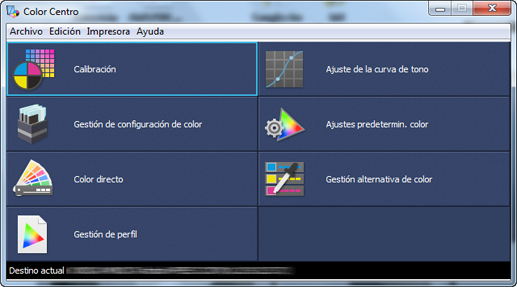

    Se abrirá la pantalla superior de Color Centro.

  2. Haga clic en Color directo en la pantalla superior.

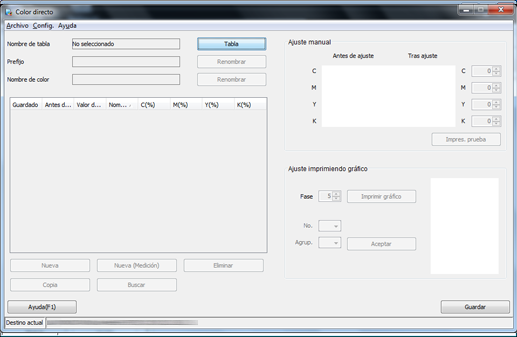

    Se visualiza la pantalla Color directo.

  3. Seleccione Nueva tabla en el menú Archivo y, a continuación, haga clic en Nueva.

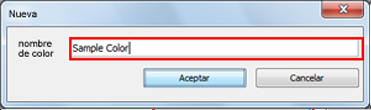

    Se visualiza la pantalla de creación.

  4. Introduzca el nombre del color directo que desea crear y haga clic en Aceptar.

    Ejemplo: el color directo se llama "Sample color".

    El nombre del color directo añadido se muestra en la pantalla Color directo.

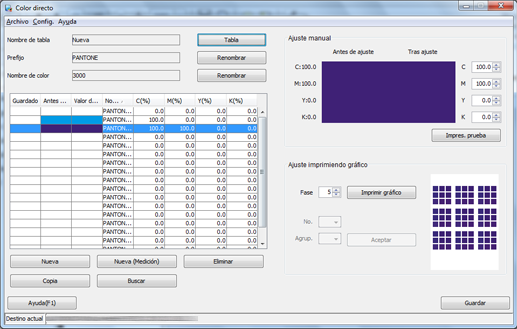

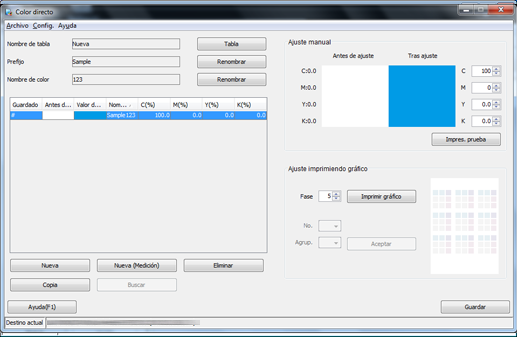

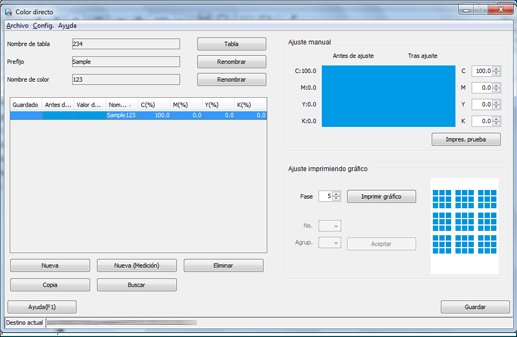

  5. Defina el valor CMYK del color directo y haga clic en Guardar.

    Los colores que se están ajustando se muestran en la columna Tras ajuste.

    Ejemplo: el valor CMYK del color directo se define en "C100%".

    Elemento

    Configuración

    C

    [100]

    MYK

    [0.0]

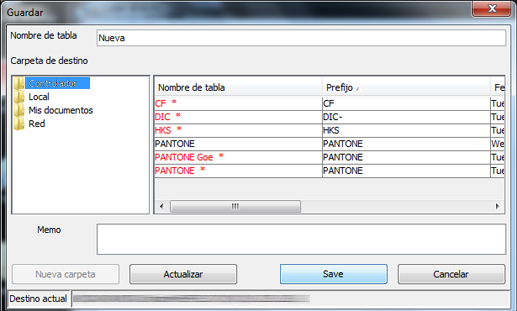

    Se muestra la pantalla Tabla Color Directo Guardar.

  6. Introduzca el nombre de la tabla de colores directos donde desea guardar el color directo.

    Ejemplo: el nombre de la tabla de colores directos es "Nueva".

    • explicación adicionalLa tabla predeterminada de color directo contiene un asterisco (*) al final del nombre.

    • explicación adicionalSi edita y guarda la tabla predeterminada de color directo, se guarda con un nombre sin asterisco.

    • explicación adicionalPuede guardar varias tablas de color directo con el mismo nombre.

    • explicación adicionalAl imprimir, se buscan las tablas de colores directos desde la parte superior de la tabla en la pantalla Color directo. Si se guarda el mismo color directo en más de una tabla de colores directos, se aplica el primer color directo que se encuentre.

  7. Seleccione Controlador como Carpeta de destino y haga clic en Guardar.

    Al seleccionar Controlador, se guarda el color directo en el controlador de imagen.

  8. Después de comprobar que se ha guardado el color directo, cierre la pantalla seleccionando Cerrar en el menú Archivo.

Edición de información de color directo con Color Centro

Inicie Color Centro y edite un color directo.

  1. Inicie Color Centro e inicie una sesión en la máquina. (Consulte Iniciar Color Centro.)

    Se abrirá la pantalla superior de Color Centro.

  2. Haga clic en Color directo en la pantalla superior.

    Se visualiza la pantalla Color directo.

  3. Haga clic en Tabla.

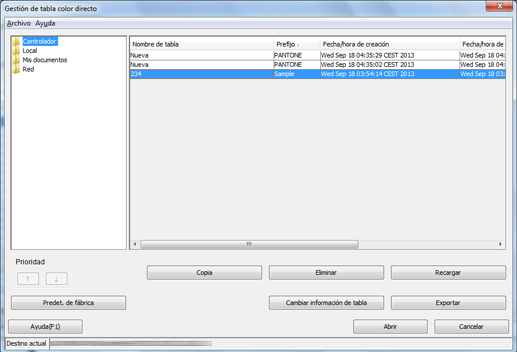

    Se muestra la pantalla Gestión de tabla color directo.

  4. Seleccione Controlador en el árbol a la izquierda de la pantalla. A la derecha de la pantalla, seleccione la tabla de colores directos que desea editar y haga clic en Abrir.

    Ejemplo: se selecciona Controlador para abrir la tabla de color 234.

    • explicación adicionalLa tabla predeterminada de color directo contiene un asterisco (*) al final del nombre.

    Los colores directos en la tabla de colores directos se muestran en la pantalla Color directo.

  5. Seleccione en la lista el color directo que desea editar.

    Ejemplo: se selecciona "PANTONE 300C".

    Se muestra el nombre del color directo seleccionado en la pantalla Color directo.

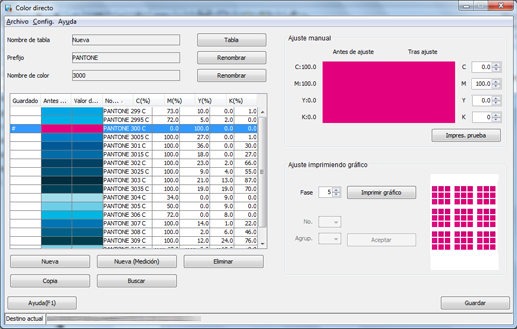

  6. Defina el valor CMYK del color directo. Compruebe el Prefijo y Nombre de color y haga clic en Guardar.

    Los colores que se están ajustando se muestran en la columna Tras ajuste.

    Ejemplo: el valor CMYK del color directo se define en "M100%".

    Elemento

    Configuración

    CYK

    [0.0]

    M

    [100]

    • explicación adicionalAl imprimir, el nombre del color directo se muestra como Prefijo + Nombre de color, por ejemplo, como "PANTONE 300C" que se muestra en Nombre de color en la lista de colores directos. Por esta razón, deberá hacer coincidir el nombre de color que se especifica en la aplicación con el "Prefijo + Nombre de color" de la máquina. Si los dos nombres no coinciden, no puede usarse el color directo especificado.

    • explicación adicionalEl Nombre de tabla puede ser diferente del Prefijo.

    • explicación adicionalPuede usarse el mismo Prefijo para varias tablas de colores directos. Si existe el mismo nombre de color en distintas tablas de colores directos, se prioriza la tabla de colores directos que aparezca más arriba en la pantalla Gestión de tabla color directo (paso 4).

    Se muestra la pantalla Tabla Color Directo Guardar.

  7. Después de comprobar el nombre de la tabla de color directo, seleccione una Carpeta de destino y haga clic en Guardar.

    Para utilizar el color directo editado, guarde la tabla de color directo en Controlador. Al seleccionar Controlador, se guarda el color directo en el controlador de imagen.

    Ejemplo: el nombre de la tabla de colores directos es "PANTONE" (sin modificar).

    • explicación adicionalSi edita y guarda la tabla predeterminada de color directo, se guarda con un nombre sin asterisco.

    • explicación adicionalPuede guardar varias tablas de color directo con el mismo nombre.

    • explicación adicionalPuede modificar la prioridad de las tablas en la pantalla Gestión de tabla color directo (paso 4). Después de seleccionar una tabla en la lista, haga clic en  /  en Prioridad en la esquina inferior izquierda.

  8. Después de comprobar que se ha guardado el color directo, cierre la pantalla seleccionando Cerrar en el menú Archivo.

Aplicación de colores directos para imprimir con el controlador de impresora

Puede aplicar los colores directos registrados para la impresión.

  1. Abra los datos del original con la aplicación y, a continuación, haga clic en Impresión en el menú Archivo.

    Ejemplo: se usa la muestra B (B_sample.pdf).

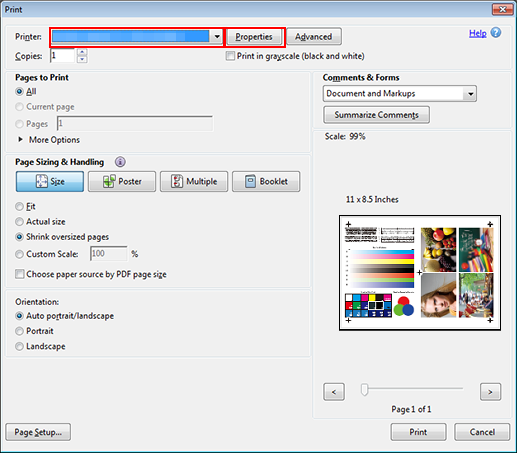

  2. Seleccione la impresora que se va a utilizar para imprimir y haga clic en Propiedades.

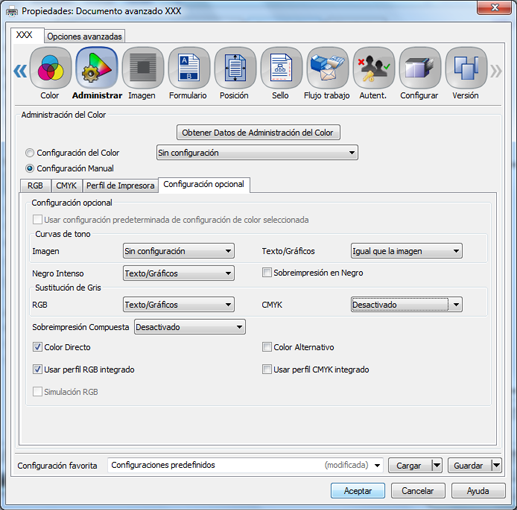

  3. Haga clic en la pestaña Administrar y, a continuación, en Configuración Manual.

    • explicación adicionalSi no se muestra la pestaña Administrar, haga clic en  para cambiar la visualización de pestaña.

  4. Haga clic en Configuración opcional y seleccione Color Directo. Haga clic en Aceptar.

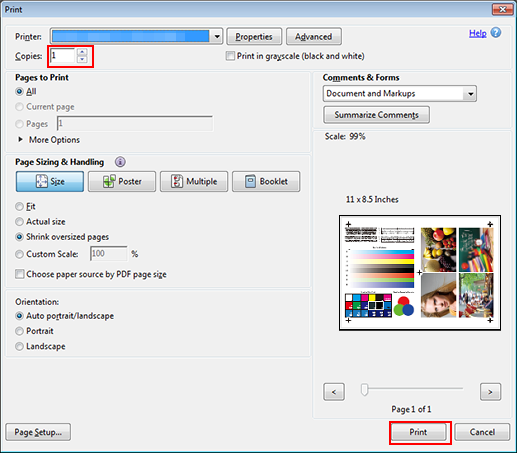

  5. En la pantalla Imprimir, introduzca las Copias y haga clic en Imprimir. Después de imprimir, compruebe los resultados.

    Compruebe que el color original se haya sustituido por el color especificado (color directo) de acuerdo con la tabla de colores directos.
