Calibración avanzada con el controlador (G7)
Descripción general
Además de la calibración regular con el controlador (consulte Calibración del controlador), mida la precisión y compruebe el resultado de la medición de escala de grises (equilibrio de grises). En función de los valores para el estado estándar de color gris, ejecute la calibración avanzada del controlador (G7), en caso necesario.
• Significado y finalidad de la calibración avanzada del controlador
Mientras que la calibración regular con el controlador (consulte Calibración del controlador) ajusta la densidad de salida de los colores C, M, Y y K, la calibración avanzada con el controlador utiliza los colores primarios (C, M, Y y K) como una curva unidimensional y ajusta el balance de grises para una mayor precisión de reproducción del color. Para obtener más información, consulte ¿Qué es la calibración?.
En Color Centro, la configuración predeterminada es Exact Color. Si Color Centro se ha ajustado a Exact Color, no se puede añadir la calibración G7 y utilizarse en paralelo. Si desea cambiar de Exact Color a calibración G7, póngase en contacto con el servicio de asistencia técnica.
• Cuándo se debe realizar
En cualquier momento (si el resultado de la medición de precisión presentó un valor ΔCh superior (diferencia de saturación), etc., que el valor preferido)
• Entorno previsto
Sistema operativo | Windows 7 |
Aplicación | Color Centro 2.1 |
Controlador de imagen | Controlador de imagen IC-604 |
Control de densidad de color | Desact. |
Instrumento | i1Pro |
Tipo de papel/grosor | Estucado-GL (A3), 128 g/m2 |
* La pantalla del ejemplo puede ser distinta de la real, ya que depende del entorno del sistema y de la versión/revisión de la aplicación.
• Flujo de trabajo
Medir la precisión de la calibración y comprobar los resultados
Ejecutar la calibración G7
• Precauciones
Para reproducir colores estables, debe utilizar otros ajustes de calidad de imagen según sea necesario, como cuando se cambia la trama o el papel o cuando el tono es importante. Para obtener más información, consulte Ajuste de calidad de imagen utilizando el controlador de imagen.
Si ni la función G7 ni Ajuste de calidad de imagen utilizando el controlador de imagen mejora la estabilidad del color, cree un perfil para resolver el problema.
Medición de la precisión de calibración y comprobación de los resultados
Después de ejecutar la calibración con el controlador, mida la precisión de calibración.
Después de la medición, compruebe la densidad de CMYK, el balance de grises y otros resultados para determinar si es necesaria la calibración avanzada con el controlador.
Ejecute la calibración del controlador con Color Centro.
explicación adicionalPara obtener más información sobre la calibración del controlador, consulte Calibración del controlador.
explicación adicionalSi utiliza datos de calibración registrados o datos de calibración actual sin ejecutar la calibración, empiece por el paso 2.

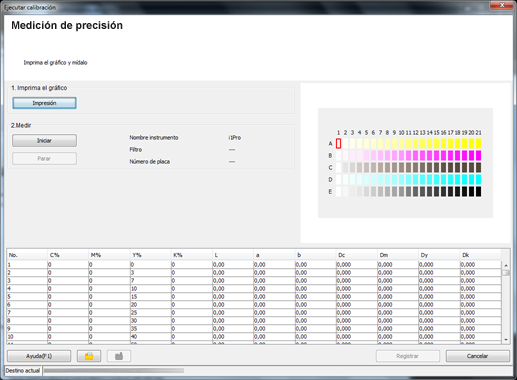

En la pantalla Gestor de calibración, haga clic en Medición de precisión debajo de 2.Calibración.
Se muestra la pantalla Ejecutar calibración.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.

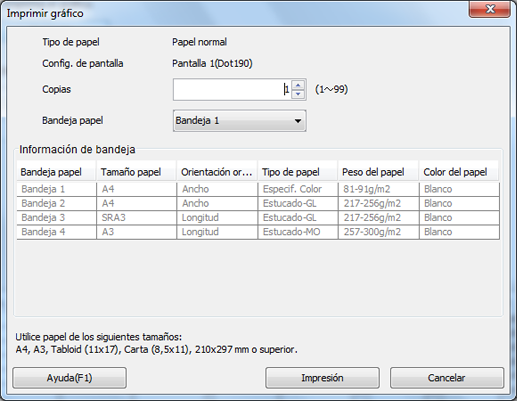

En la pantalla Imprimir gráfico, defina Copias y Bandeja papel. Después del ajuste, haga clic en Impresión.
Ejemplo:
Elemento
Configuración
Copias
1
Bandeja de papel
Bandeja 1
Se imprime un gráfico de pruebas. En el gráfico se imprime la fecha, el número de juegos impresos y un número.
Conecte el instrumento al ordenador y haga clic en Iniciar.
Ejemplo: i1Pro conectado.
explicación adicionalEs necesario que antes haya instalado el controlador del instrumento en el ordenador. Para obtener más información, consulte el manual del instrumento.
Comienza la medición de la precisión de calibración.
Mida el gráfico utilizando el instrumento.
Para obtener más información sobre la medición de tablas, consulte Calibración del controlador.

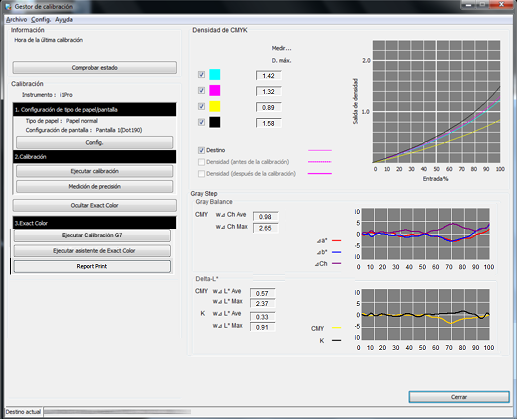

Compruebe los resultados de medición (densidad de CMYK y Escala de grises) en la pantalla Gestor de calibración.
Densidad de CMYK:
Compruebe si D. máx (densidad máxima) en Medir... se encuentra dentro del intervalo apropiado. Compruebe si el Destino y Densidad (después de la calibración) en el gráfico están próximos.
Escala de grises:
En función de los valores de Equilibrio de grises, Delta-L*, Δa*, Δb* y ΔCh, compruebe la capacidad de reproducción de grises.
explicación adicionalCompruebe los resultados de la medición. Si es necesario, proceda a la calibración avanzada con el controlador (Ejecución de la calibración G7).
Ejecución de la calibración G7
Si ejecuta la calibración G7, puede aplicar la corrección al controlador para mejorar la precisión de reproducción del color.

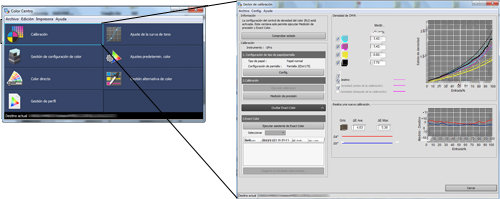

En la pantalla Gestor de calibración, haga clic en Ejecutar Calibración G7 debajo de 3.Calibración G7.

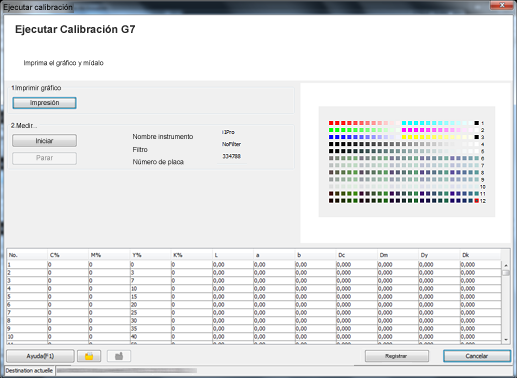

Aparece la pantalla Ejecutar calibración.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.
Se imprime un gráfico de pruebas.
Haga clic en Inicio.
Mida el gráfico utilizando el instrumento. Cuando finalice la medición del gráfico, haga clic en Registrar.
Ejemplo: Se realiza la medición usando i1Pro.
explicación adicionalEl registro de los datos de calibración obtenidos en el controlador de imagen, permite aplicar estos datos al imprimir.

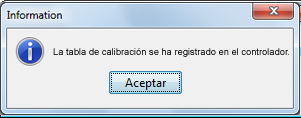

Haga clic en Aceptar en la pantalla Información.
La tabla de calibración está registrada en el controlador de imagen.
En la pantalla Gestor de calibración, haga clic en Medición de precisión debajo de 3. Calibración G7.

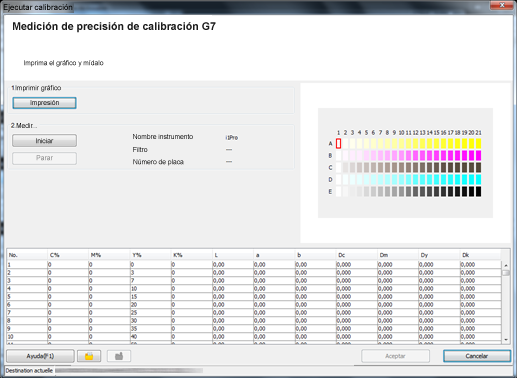

Se visualiza la pantalla Medición de precisión de calibración G7.
Haga clic en Imprimir.
Imprima el gráfico de color que se va a medir con el instrumento.
Se imprime un gráfico de pruebas.
Haga clic en Inicio.
Mida el gráfico utilizando el instrumento. Cuando finalice la medición del gráfico, haga clic en Aceptar.
explicación adicionalSi los valores de ΔCh y ΔE* no son estándar como resultado de la comprobación de precisión, se muestra el diálogo. Puede elegir entre recalcular y registrar la tabla de calibración para ajustarse al rango objetivo o registrarla tal como está en el diálogo. Si recalcula, puede imprimir el informe sobre los datos de corrección actuales antes de ejecutar el procedimiento.
explicación adicionalCuando realice el recálculo, se recomienda volver al paso 6 para medir la precisión después de la ejecución.

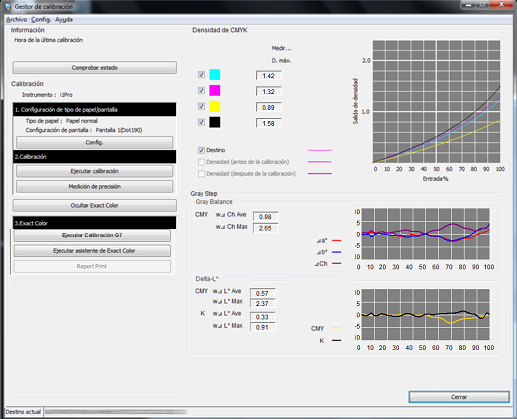

Compruebe los resultados de medición (densidad de CMYK y Escala de grises) en la pantalla Gestor de calibración.
Cuando finaliza la medición de la precisión de calibración, se muestran los resultados de medición para densidad de CMYK y Escala de grises (balance de grises).
Densidad de CMYK:
Compruebe si D. máx (densidad máxima) en Medir... se encuentra dentro del intervalo apropiado. Compruebe si el Destino y Densidad (después de la calibración) en el gráfico están próximos.
Escala de grises:
En función de los valores de Equilibrio de grises, Delta-L*, Δa*, Δb* y ΔCh, compruebe la capacidad de reproducción de grises.
explicación adicionalSi hace clic en Impresión de informe, se imprimen los resultados de medición de la calibración G7.
