Utilización manual de funciones
La unidad de acabado FS-532 con la unidad de inserción posterior PI‑502 instalada puede utilizarse manualmente con el panel de control de la unidad de inserción posterior.
La unidad de acabado FS‑532 dispone de los siguientes modos de salida según la configuración opcional.
Modo de salida | Descripción | |
|---|---|---|
Unidad de acabado FS-532 + Unidad de inserción posterior PI-502 | Grapado en esquina/Grapado pos.2 | |
Unidad de acabado FS-532 + Unidad de inserción posterior PI-502 + kit de perforación PK-522 | Grapado en esquina / Grapado pos.2, Perforación | |
Unidad de acabado FS‑532 + Unidad de inserción posterior PI‑502 + Grapadora en el lomo SD‑510 | Grapado en esquina / Grapado pos.2, Pleg. Ygr., Pleg. trípt. | |
Botón | Salida | |||
|---|---|---|---|---|
Botón de selección del modo de grapado | Plegado y Grapado | Grapar esquina | Grapar posición 2 | Plegado tríptico |
|  |  |
| |
Botón Perforación |  | |||
Función | Papel (Tamaño/Peso) | Número de hojas cargadas | Bandeja de salida |
|---|---|---|---|
Grapado en esquina/Grapado pos.2 | A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 long edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 long edge feed (de 50 g/m2 a 200 g/m2) | 100 hojas o menos (largo del papel: de 139 mm a 399 mm) | Bandeja principal |
Perforación | De A3 short edge feed a A5 long edge feed (de 50 g/m2 a 200 g/m2) | 200 hojas (80 g/m2) o altura de papel inferior a 30 mm | Bandeja principal |
Plegado y Grapado | A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed (de 50 g/m2 a 200 g/m2) | 25 hojas o menos (de 50 g/m2 a 61 g/m2) | Bandeja plegadora |
Plegado tríptico | A4 short edge feed, 8,5 11 short edge feed | 1 hoja (92 g/m2 a 105 g/m2), 1 a 3 hojas (50 g/m2 a 91 g/m2) | Bandeja plegadora |
requisito previoEl papel debería colocarse solamente en la bandeja inferior. No se puede utilizar la bandeja superior.
Coloque el papel en la bandeja inferior de la unidad de inserción posterior.
explicación adicionalGrapado en esquina / Grapado pos.2: coloque el papel cara arriba.
explicación adicionalPerforación: coloque el papel cara ARRIBA.
explicación adicionalPlegado y grapado: coloque la cara de la parte frontal del juego terminado hacia arriba.
explicación adicionalPlegado tríptico: coloque la cara de la parte exterior del plegado hacia arriba.

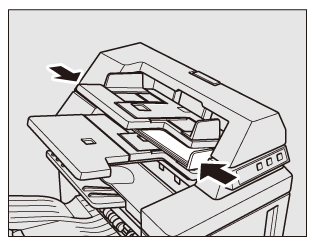

explicación adicionalAlinee la placa de guía con el papel.
AVISO
No perfore tipos de papel especial como etiquetas o papel de calcado. Si utiliza papel especial, puede causar averías inesperadas al kit de perforación.
Seleccione el modo deseado con el botón de selección del modo de grapado y el botón de perforación.
explicación adicionalPara seleccionar Grapado en esquina/Grapado posición 2, Plegado y grapado o Plegado tríptico, pulse el botón de selección del modo de grapado para activar el indicador de modo que desea. Para seleccionar Perforación, pulse el botón de perforación para activar el indicador.

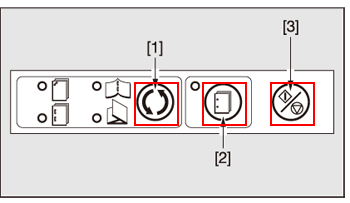

[1]: botón de selección del modo de grapado
[2]: botón de perforación
[3]: botón Inicio/Parada
explicación adicionalLos modos Perforar y Grapar esquina/Grapar posición 2 son compatibles. Para utilizarla en combinación, pulse el botón de selección del modo de grapado para encender el indicador. Si no desea utilizar otra función junto con Perforar, desactive todos los indicadores excepto el de perforación.

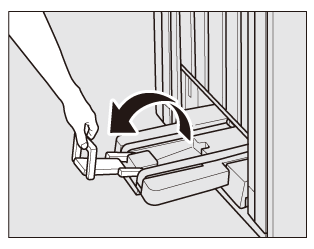

Abra el asa de entrega de papel de la bandeja plegadora cuando seleccione el modo Pleg.Ygr. o el Pleg. 3 múlt.
Pulse el botón Inicio/Parada en el panel de control de la unidad de inserción posterior.
explicación adicionalPara detener la impresión, pulse otra vez el botón Inicio/Parada.
