Realización de folletos de encuadernación

Compruebe el estado actual del calentador de la unidad de encuadernación.

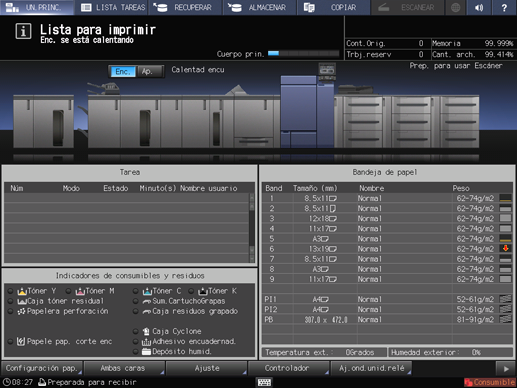

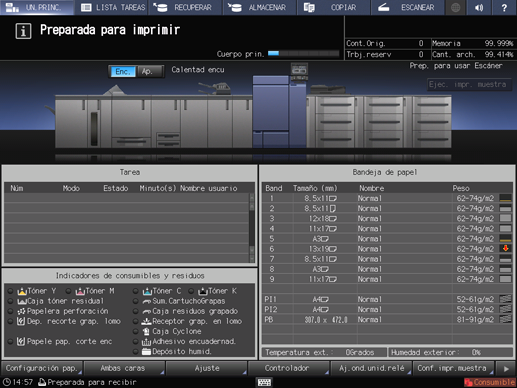

La pantalla UN.PRINC. le permite comprobar el estado actual del calentador de la unidad de encuadernación. Normalmente, se visualiza PB apagado en la pantalla.

• explicación adicionalCon la opción Encuadern. seleccionada en la pantalla Configuración salida en el paso 8, el interruptor del calentador de la unidad de encuadernación pasa automáticamente a Enc.

• explicación adicionalSi conoce con antelación la hora de utilización de la unidad de encuadernación, calcule la hora en la que se debe activar el calentador con el tiempo de calentamiento requerido y, a continuación, pulse Enc. en el interruptor del calentador PB.

• explicación adicionalCuando el interruptor del calentador pasa a Enc., el mensaje PB apagado cambia a PB calentando y después a Calentad encu cuando finaliza el calentamiento.

Coloque el original.

Para obtener información sobre los originales disponibles para encuadernación, consulte Imagen terminada de encuadernación.

Cargue papel para las tripas en una bandeja.

Las siguientes bandejas están disponibles para la tripa:

Unidad de alimentación de papel PF-707m o unidad de alimentación de papel PF-711

Cargue papel para las cubiertas en una bandeja.

Para copiar sobre papel de portada, utilice la unidad de alimentación de papel PF-707m o la unidad de alimentación de papel PF-711.

Si no es necesario imprimir una cubierta, utilice las bandejas siguientes.

Bandeja de cubierta de la unidad de encuadernación PB-503

Bandeja superior/bandeja inferior de la unidad de inserción posterior (unidad de plegado FD-503)

• explicación adicionalUse un tamaño de papel personalizado para la cubierta. Se requiere la introducción de la longitud y el ancho. Asegúrese de comprobar con precisión las dimensiones de las cubiertas que van a utilizarse.

• explicación adicionalSi desea recortar la cubierta, asegúrese de utilizar el tamaño de papel que garantice un ancho de corte de 5 mm a 40 mm.

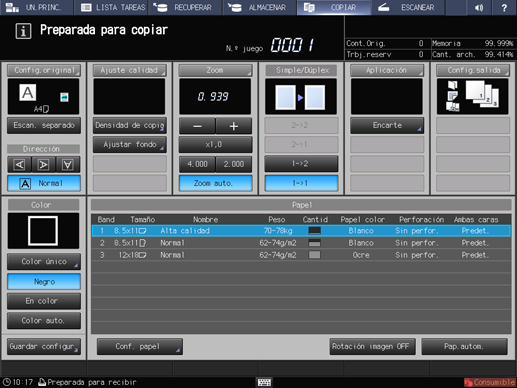

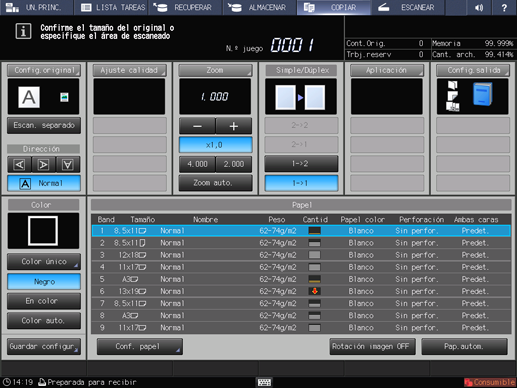

Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

Seleccione la bandeja cargada con papel para la tripa en la pantalla COPIAR.

El tamaño de papel se detecta automáticamente.

Cambie la configuración del papel según sea necesario.

Si el peso del papel definido para la bandeja seleccionada no es apropiado para la tripa, la operación de encuadernación no se puede efectuar.

Seleccione uno de estos: 62-74 g/m2, g/m2, 81-91 g/m2y g/m2.

• explicación adicionalEs posible que la operación de encuadernado no pueda realizarse aunque se especifique el peso de papel mencionado arriba. El número de páginas de la tripa puede estar limitado según el peso del papel seleccionado. Para obtener más información, consulte Imagen terminada de encuadernación.

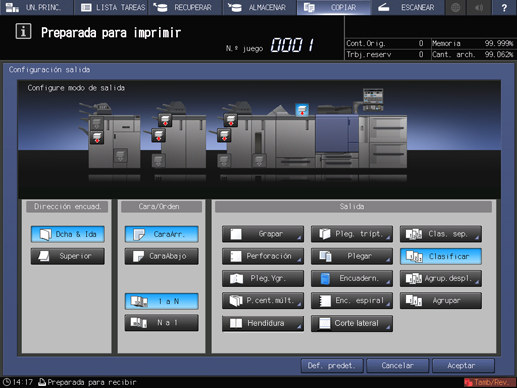

Pulse Configuración salida y Encuadern. de forma consecutiva.

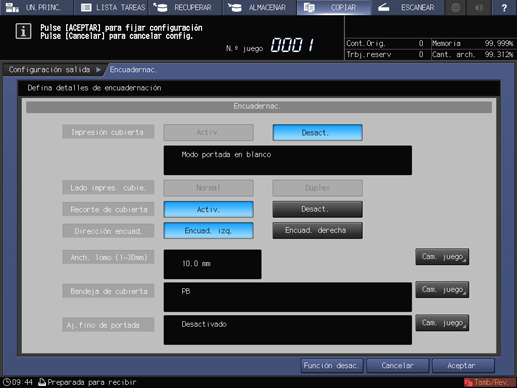

Se visualiza la pantalla Encuadernac.

El calentador de la unidad de encuadernación inicia el calentamiento automáticamente. El calentamiento tarda aproximadamente 20 minutos.

Pulse Cam. juego a la derecha de Bandeja de cubierta.

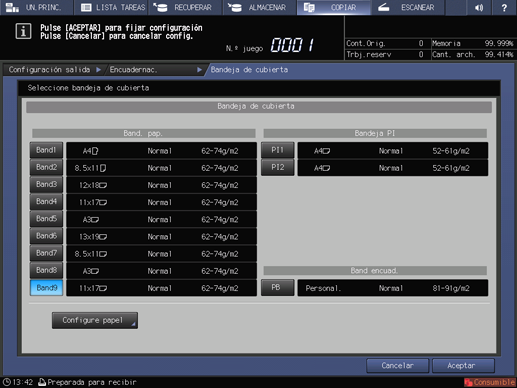

Se visualiza la pantalla Bandeja de cubierta.

Seleccione la bandeja cargada con papel de cubierta.

Pulse la tecla de la bandeja cargada con portadas en el paso 4.

• explicación adicionalLa selección de una bandeja de Bandeja 1 a Bandeja 9 permite que las cubiertas se impriman.

• explicación adicionalLa impresión de cubiertas no está disponible si se selecciona PI1, PI2 o PB.

• explicación adicionalSi la grapadora en lomo SD-513 está instalada en la máquina y la bandeja de portadas del encuadernador no está seleccionada para cargar papel de portada, las funciones de hendidura y corte lateral de la grapadora en lomo se pueden utilizar para la portada. Para obtener más información, consulte Creación de hendiduras en el papel y Corte lateral.

Pulse Configure papel.

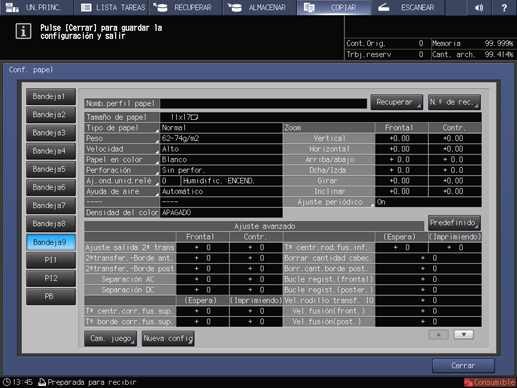

Aparece la pantalla Conf. papel.

• explicación adicionalEste paso de configuración de papel no es necesario si la bandeja seleccionada en el paso 10 ya se ha configurado para las cubiertas. Continúe en el paso 13.

• explicación adicionalLa configuración del papel para cubiertas también está disponible en la pantalla UN.PRINC. o en la pantalla COPIAR. Ejecute el procedimiento de configuración del papel después del paso 4, si lo desea.

Cambie la configuración de papel de la bandeja cargada con cubiertas.

• explicación adicionalSi necesita más información sobre el procedimiento para configurar el papel de portada en la pantalla Configuración de papel, consulte Ajustes del papel en las bandejas.

Pulse Cerrar.

Vuelve a aparecer la pantalla Bandeja portada.

Pulse Aceptar.

La pantalla vuelve a la pantalla Encuadernac.

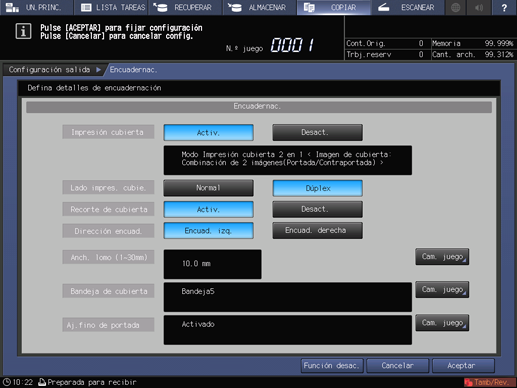

Realice los ajustes de impresión de cubiertas.

Seleccione Activ. a la derecha de Impresión cubierta, si se van a imprimir cubiertas.

• explicación adicionalLa selección de ON en Impresión cubierta aparece disponible cuando se ha seleccionado una bandeja de cubierta entre la Bandeja 1 y la Bandeja 9 en el paso 10.

• explicación adicionalDespués de seleccionar Activ. en Impresión cubierta, también puede seleccionar Lado impres. cubie.: Normal para imprimir solo en una cara o Dúplex para imprimir en las dos caras.

• explicación adicionalEl resultado de impresión de la cubierta varía según el contador de páginas del original sea un valor impar o par. Para obtener información sobre el resultado que se obtendrá con cada ajuste especificado, consulte Imagen terminada de encuadernación.

• explicación adicionalSi la máquina tiene instalada una grapadora en lomo SD-513 equipada con la unidad de hendidura CR-101 o la unidad de corte TU-503, en la parte inferior izquierda de la pantalla se muestra Anterior o Siguiente. Para realizar el recorte de portada, configure los ajustes correspondientes en (1)Corte de portada y (2) Corte lat.portada que aparecen al pulsar Siguiente. Para obtener más información, consulte los pasos 7 a 10.

Realice los ajustes de recorte de cubiertas.

Seleccione Activ. o Desact. a la derecha de Recorte de cubierta.

• explicación adicionalSi el ancho de recorte estimado por la máquina no se encuentra dentro del rango de 5 a 40 mm, se muestra un mensaje que le informa de que el modo de recorte no está disponible. En este caso, ajuste el ancho de cubierta o de lomo para permitir este ajuste.

• explicación adicionalSi la cantidad estimada supera los 10 mm, la máquina recorta la portada de manera automática, independientemente de que esta función esté activada o no.

Seleccione la dirección de encuadernación.

Seleccione Encuad. izq. o Encuad. derecha a la derecha de Dirección encuad.

Indique el ancho del lomo.

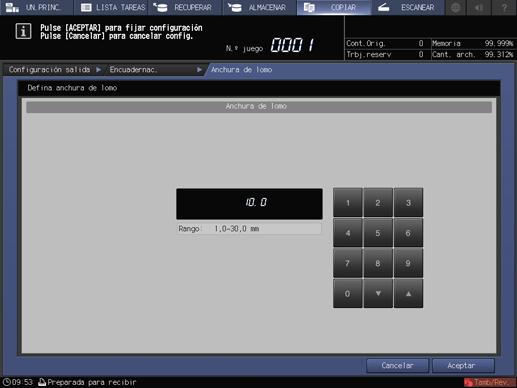

Para visualizar la pantalla Anchura de lomo, pulse Cam. juego a la derecha de Anch. lomo (1,0 mm - 30,0 mm).

Utilice el teclado del panel táctil, down, up, o el teclado del panel de control para introducir el valor correspondiente.

• explicación adicionalEsta configuración es efectiva cuando Impresión cubierta está en Activ.

Pulse Aceptar.

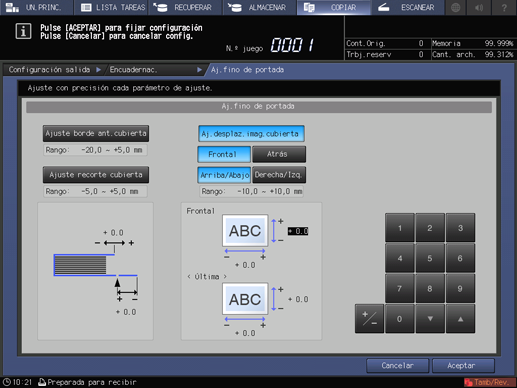

Realice ajustes finos para la cabecera, el ancho del corte y la posición de la imagen en la cubierta.

Para visualizar la pantalla Aj.fino de portada, pulse Cam. juego a la derecha de Aj. fino de portada.

• explicación adicionalPara ajustar la cabecera de la cubierta, pulse Ajuste borde ant.cubierta. Utilice el teclado del panel táctil, down, up, o el teclado del panel de control para introducir el valor correspondiente y, a continuación, pulse +/- para seleccionar un valor de ajuste positivo o negativo.

• explicación adicionalPara ajustar el ancho del corte, pulse Ajuste de recorte de cubierta. Utilice el teclado del panel táctil, down, up, o el teclado del panel de control para introducir el valor correspondiente y, a continuación, pulse +/- para seleccionar un valor de ajuste positivo o negativo.

• explicación adicionalPara ajustar la posición de imagen de la cubierta, pulse Aj. desplaz. imag. cubierta. Pulse Frontal o Atrás para seleccionar la cara de impresión y, a continuación, Arriba/Abajo o Derecha./Izq. para seleccionar la dirección del ajuste. Utilice el teclado del panel táctil, down, up, o el teclado del panel de control para introducir el valor correspondiente y, a continuación, pulse +/- para seleccionar un valor de ajuste positivo o negativo.

Pulse Aceptar.

La pantalla vuelve a la pantalla Encuadernac.

En la pantalla se muestran los detalles de la configuración de encuadernación que se está realizando. Compruebe la configuración.

Pulse dos veces Aceptar para volver a la pantalla COPIAR.

El icono del Encuadernador aparece debajo de Config. salida en la pantalla COPIAR.

Seleccione otras condiciones de copia si lo desea.

Cuando realice copias a 2 caras, seleccione 1->2 o 2->2.

• explicación adicionalSi el número de páginas del original supera la capacidad máxima de apilado del ADF, utilice el modo Escan. separado.

Introduzca la cantidad de impresión deseada desde el teclado del panel de control.

Se recomienda imprimir un solo juego antes de realizar varios juegos.

Después de imprimir un juego, el grosor real de la tripa se muestra en la pantalla Encuadernac.

Utilice esta información para ajustar la anchura del lomo si no coincide con el valor previamente especificado.

Pulse Inicio en el panel de control.

• explicación adicionalLa unidad de encuadernación PB-503 no funciona mientras el calentador de la unidad de encuadernación efectúa el calentamiento. Una vez completado el calentamiento, la máquina comienza a funcionar automáticamente.
