Corte lateral en el modo Plegado triple múltiple.
Si la máquina tiene instalada una grapadora en lomo SD-513 equipada con la unidad de corte TU-503, el corte lateral se aplica a todas las hojas cuando se pliegan en tres partes.
AVISO
Si se combina Corte lateral con la función de Plegado tríptico, puede que, en función del tipo de papel, se produzcan arrugas.
Si se combina Hendidura con las funciones de Corte lateral y Plegado tríptico, puede que la parte próxima a las arrugas se rompa. En cualquier caso, dicho problema se produce cuando el valor de corte lateral es de 20 mm o más. Si se producen arrugas, reduzca el valor del corte lateral.
Elemento del menú | Descripción | Ilustración |
|---|---|---|
Plegado triple múltiple Seleccione Corte lateral - Activado en la pantalla de configuración de Plegado triple múltiple. | Se aplica el corte lateral a todas las hojas. En este caso, solo puede plegarse una hoja. No se realiza el plegado múltiple. |
|
Coloque el original.
Pulse la ficha COPIAR para mostrar la pantalla COPIAR.
Pulse Config.salida.
Aparece la pantalla Config.salida.
Pulse Pleg. 3 multi.
Se visualiza la pantalla de configuración Multi 3 pliegues.
Pulse Impresión exterior o Impresión interna.
Seleccione Corte lateral - Activado.
explicación adicionalSi la grapadora en lomo está equipada con una unidad de hendidura CR-101, la opción Hendidura está disponible. Para obtener más información, consulte Creación de hendiduras en el papel con el modo Plegado triple múltiple.

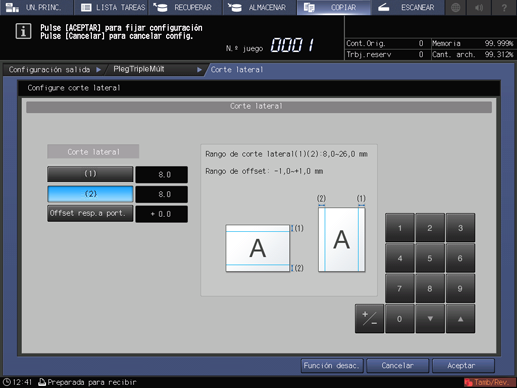

Se muestra la pantalla Corte lateral.
Especifique el valor de corte lateral.
Seleccione (1) para Corte lateral y pulse el teclado de la pantalla, la tecla down o la tecla up para introducir el valor de corte lateral de la parte superior. Seleccione (2) e indique del mismo modo el valor de corte lateral de la parte inferior.
explicación adicionalLa diferencia entre los valores de corte lateral en la parte superior e inferior no debe superar los 10,0 mm.
Pulse Aceptar.
De este modo, se vuelve a la pantalla de configuración de Plegado triple múltiple.
Pulse Aceptar.
explicación adicionalPara deshacer el ajuste, pulse Cancelar.
explicación adicionalPara desactivar la función manteniendo la configuración actual, pulse Función desac.
De este modo, se vuelve a la pantalla Config.salida.
explicación adicionalLas opciones Plegado triple múltiple y Corte lateral aparecen resaltadas. La opción Corte lateral permite cambiar la configuración de corte lateral.
Pulse Aceptar.
explicación adicionalPara deshacer el ajuste, pulse Cancelar.
explicación adicionalPara desactivar la función manteniendo la configuración actual, pulse Función desac.
De este modo, se vuelve a la pantalla Config.salida.
explicación adicionalLas opciones Pleg. 3 multi y Hendidura aparecen resaltadas. En este caso, no se puede configurar la opción de hendidura aunque se pulse Hendidura.
Pulse Aceptar en la pantalla Configuración salida para volver a la pantalla COPIAR.
Un icono que representa la función especificada se muestra en Config.salida en la pantalla COPIAR.
Seleccione otras condiciones de copia si lo desea.
Introduzca la cantidad de impresión deseada utilizando el teclado.
explicación adicionalLas hojas plegadas a modo de 1 hoja plegada con plegado tríptico pueden apilarse hasta una altura de 40 juegos en la bandeja del modo de plegado triple múltiple (papel: 80 g/m2).
Pulse Inicio en el panel de control.
