Corte lateral en el modo Plegado y grapado y Plegado múltiple por la mitad
Si la máquina tiene instalada una grapadora en lomo SD-513 equipada con la unidad de corte TU-503, los siguientes cortes laterales se pueden combinar con Plegado múltiple por la mitad.
Si se ha seleccionado Corte lateral en Plegado y grapado o P.cent.múlt. y también se ha seleccionado Sin portada en la opción Folleto de Aplicación, el corte lateral se aplica a todas las hojas.
Si se ha seleccionado Corte lateral en Plegado y grapado o P.cent.múlt. y también se ha seleccionado Con portada o Sin portada en la opción Folleto de Aplicación, el corte lateral solo se aplica a una portada o a todas las hojas, lo que incluye la portada y el cuerpo.
Elemento del menú | Descripción | Ilustración |
|---|---|---|
Pleg.y grap. (+ Corte) Seleccione Corte lateral - ACT. en la pantalla de configuración de Plegado y grapado. Seleccione Sin portada en Folleto de Aplicación. o Plegado múltiple por la mitad (+ Corte) Plegado y grapado Pantalla de configuración Seleccione Corte lateral - ON. Seleccione Sin portada en Folleto de Aplicación. | El corte lateral se aplica a todas las páginas procesadas con Plegado y grapado o Plegado múltiple por la mitad. |
|
Pleg.y grap. (+ Corte) Seleccione Corte lateral - ACT. en la pantalla de configuración de Plegado y grapado. Seleccione Con portada en Folleto de Aplicación. o Plegado múltiple por la mitad (+ Corte) Plegado y grapado Pantalla de configuración Seleccione Corte lateral - ON. Seleccione Con portada en Folleto de Aplicación. | Si se ha seleccionado Corte lateral - Todas las hojas, el corte lateral se aplica a la portada y el cuerpo. Si se ha seleccionado Corte lateral - Solo portada, el corte lateral solo se aplica a la portada. |
|
AVISO
El papel procesado en el modo Plegado y grapado o Plegado múltiple por la mitad se deposita en la bandeja de entrega. Ajuste la extensión de la bandeja de entrega (bandeja) antes de abrir el tope. De lo contrario, el papel expulsado podría caerse de la bandeja de entrega. Además, la función de detección de carga completa podría dejar de funcionar.
Sugerencias
Es posible especificar el valor de corte lateral entre 8,0 mm y 26,0 mm en incrementos de 0,1 mm.
La diferencia entre los valores de corte lateral en ambos lados no supera los 10,0 mm.
La opción Offset resp.a port. está disponible si se ha seleccionado Con portada en Folleto de Aplicación. Permite ajustar el valor de corte lateral del cuerpo respecto a la portada en un rango de -1,0 mm y +1,0 mm en incrementos de 0,1 mm.
Referencia
Compruebe la información de papel antes de su utilización. Encontrará más información en Equipamiento, Equipamiento, Capacidad y Capacidad de procesamiento de la grapadora en el lomo SD-513.
Coloque el original.
explicación adicionalEl número de páginas originales que se van a cargar se establece para el modo Plegado y grapado o Plegado múltiple por la mitad, y en función de ello se determina el número de hojas plegadas. Para obtener más información sobre el número de hojas plegadas, consulte Grapadora en lomo SD-513.
Cargue la portada para Plegado y grapado o Plegado múltiple por la mitad en cualquier bandeja.
explicación adicionalEl papel de portada debe cargarse en cualquier bandeja de la Bandeja1 a la Bandeja9. Las bandejas PI1, PI2 y PB no están disponibles para portadas.
Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

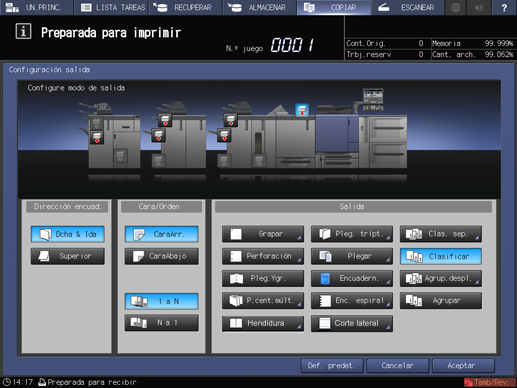

Pulse Config.salida.
Aparece la pantalla Config.salida.
Seleccione Plegado y grapado o P.cent.múlt.

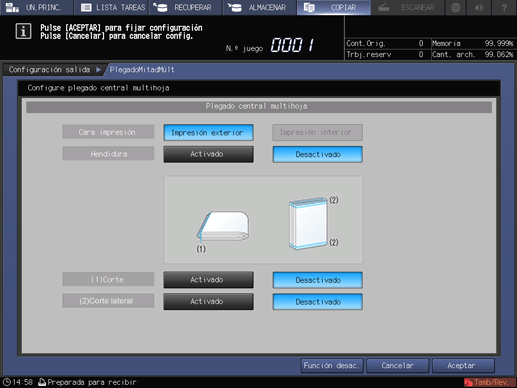

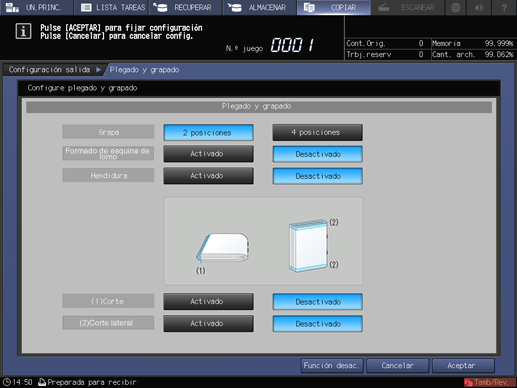

Se muestra la pantalla de configuración de Plegado y grapado o de Plegado múltiple por la mitad.
En (1) Corte , seleccione ACT. o DESACT.
explicación adicionalSi ha seleccionado Pleg.Ygr. en el paso 5, seleccione 2 posiciones o 4 posiciones en Grapar y, a continuación, seleccione ACT. o DESACT. en (1) Corte.
explicación adicionalSi ha seleccionado P.cent.múlt. en el paso 5, seleccione ACT. o DESACT. en (1) Corte.
explicación adicionalSi la grapadora en lomo está equipada con una unidad de hendidura CR-101, la opción Hendidura está disponible. Para obtener más información, consulte Creación de hendiduras en portadas con el modo Plegado y grapado o Plegado múltiple por la mitad.
explicación adicionalSi la grapadora en lomo está equipada con una unidad de plegado FD-504, la opción Esq.lomo está disponible en la pantalla de configuración de Plegado y grapado. Para obtener más información, consulte Formado de esquina de lomo en el modo Plegado y grapado.
Seleccione (2) Corte lateral - Activado.

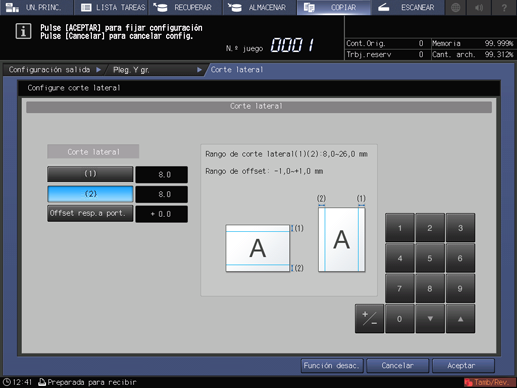

Se muestra la pantalla Corte lateral.
Especifique el valor de corte lateral.
Seleccione (1) para Corte lateral y pulse el teclado de la pantalla, la tecla down o la tecla up para introducir el valor de corte lateral de la parte superior. Seleccione (2) e indique del mismo modo el valor de corte lateral de la parte inferior.
Pulse Offset respectivo a portada y, a continuación, utilice el teclado de la pantalla, la tecla down o la tecla up para introducir el valor de corte lateral del cuerpo respecto a la portada en un rango de -1,0 mm a +1,0 mm en incrementos de 0,1 mm.
explicación adicionalLa diferencia entre los valores de corte lateral en la parte superior e inferior no debe superar los 10,0 mm.
Pulse Aceptar.
De este modo, se vuelve a la pantalla de configuración de Plegado y grapado.
Pulse Aceptar.
explicación adicionalPara deshacer el ajuste, pulse Cancelar.
explicación adicionalPara desactivar la función manteniendo la configuración actual, pulse Función desac.
De este modo, se vuelve a la pantalla Config.salida.
explicación adicionalLas funciones Plegado y grapado o Plegado central múltiple y Corte lateral aparecen resaltadas. La opción Corte lateral permite cambiar la configuración de corte lateral.
Pulse Aceptar en la pantalla Configuración salida para volver a la pantalla COPIAR.
Un icono que representa la función especificada se muestra en Config.salida en la pantalla COPIAR.
También podrá comprobar que se ha seleccionado automáticamente Folleto en Aplicación.

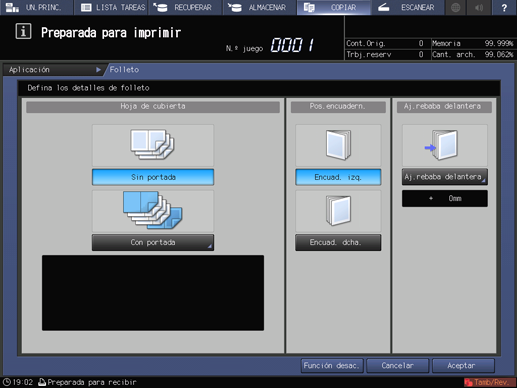

Pulse Aplicación y, a continuación, pulse Folleto.

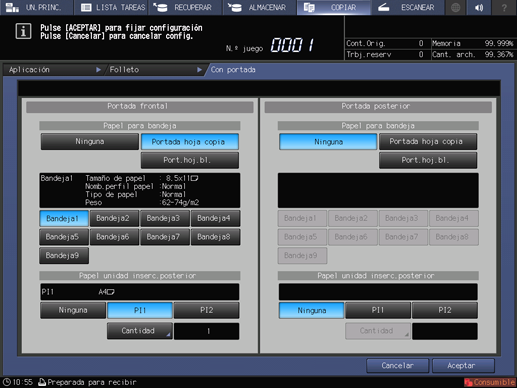

En Cubierta, seleccione Con portada o Sin portada.
En Portada y Contraportada, seleccione la bandeja escogida en el paso 2 para depositar la portada.
explicación adicionalPara seleccionar la opción deseada a partir de un papel de bandeja, seleccione en primer lugar Con portada (copia) o Con portada (en blanco).
Pulse Aceptar.
De este modo, se vuelve a la pantalla Folleto.
Seleccione Encuad. izq. o Encuad. dcha. en Posición de encuadernado.
Pulse Aceptar para volver a la pantalla COPIAR.
Seleccione otras condiciones de copia si lo desea.
Introduzca la cantidad de impresión deseada utilizando el teclado.
explicación adicionalEl número de copias que se puede depositar en la bandeja de entrega varía en función del papel de copia. Para obtener más información, consulte Capacidad.
Ajuste la extensión de la bandeja de entrega (bandeja) y levante el tope.
Pulse Inicio en el panel de control.
