Impresión con plegado tríptico

La unidad de acabado FS-532 con la grapadora en el lomo SD-510 instalada permite a la máquina copiar en papel 8,5 11 short edge feed o A4 short edge feed y realizar impresiones con plegado tríptico. Al seleccionar Plegado tríptico, seleccione también si desea tener la imagen impresa en el interior o en el exterior.

Original

Salida

Pleg. tript. + Impresión exterior

Pleg. tript. + Impresión interna

Elemento

Descripción

Número máx. de hojas

1 hoja (de 92 g/m2 a 105 g/m2), 3 hojas (de 50 g/m2 a 91 g/m2)

Tamaño de papel

A4 short edge feed, 8,5 11 short edge feed

Cara impresión

Interior, exterior

Bandeja de salida

Bandeja plegadora

Capacidad de la bandeja

50 juegos (juego de 1 hoja plegada)

40 juegos (juego de 2 hojas plegadas)

30 juegos (juego de 3 hojas plegadas)

  • requisito previoLa opción Impresión interna establece automáticamente el orden de impresión en N a 1, mientras que Impresión exterior lo establece en 1 a N.

  • requisito previoEn cuanto al modo Cara, CaraArr. se selecciona automáticamente en combinación con Impresión interna, mientras que CaraAbajo se selecciona en combinación con Impresión exterior.

  • requisito previoAbra la bandeja plegadora con el asa de entrega de papel antes de ejecutar una impresión con el modo Pleg. trípt. Utilice el asa de entrega de papel para extraer las hojas de salida.

  1. Coloque el original.

  2. Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

  3. Pulse Config.salida.

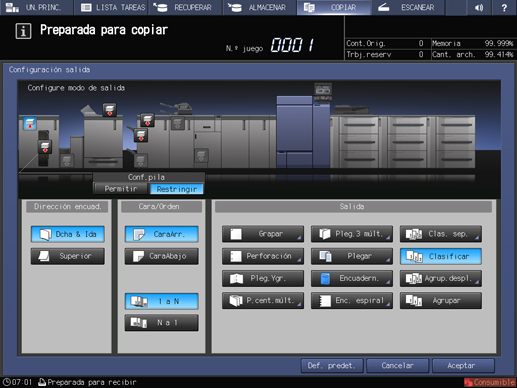

    Aparece la pantalla Config.salida.

  4. Pulse Pleg.tript. en Salida.

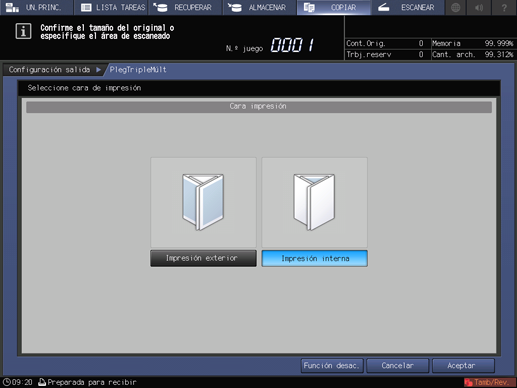

    Se visualiza la pantalla PlegTripleMúlt.

  5. Seleccione Impresión exterior o Impresión interna.

  6. Pulse Aceptar.

    • explicación adicionalPara recuperar la configuración anterior, pulse Cancelar. Para cancelar la función manteniendo la configuración actual guardada, pulse Función desac.

    Se vuelve a la pantalla Configuración salida.

    La imagen frontal de la máquina que aparece en la pantalla Configuración salida muestra que la bandeja plegadora está actualmente seleccionada como bandeja de salida.

  7. Pulse Aceptar.

    Un icono que representa el modo de salida especificado aparecerá en Configuración salida en la pantalla COPIAR.

  8. Abra la bandeja plegadora con el asa de entrega de papel.
