Creación de hendiduras en el papel
Si la máquina tiene instalada una grapadora en lomo SD-513 equipada con la unidad de hendidura CR-101, es posible realizar hendiduras en el papel.
Seleccione la opción deseada de entre 1, 2, 3 y 4 hendiduras y, a continuación, defina la posición de hendidura.
Seleccione el lado frontal o posterior para la cara convexa de las hendiduras.
Referencia
El número de hendiduras está limitado en función de las condiciones de copia que se deseen combinar.
Si se selecciona Plegado y grapado o P.cent.múlt., solo se puede aplicar una hendidura a la portada. No se pueden crear hendiduras en el cuerpo. Para obtener más información, consulte Creación de hendiduras en portadas con el modo Plegado y grapado o Plegado múltiple por la mitad.
Si se selecciona Plegado tríptico, solo se pueden aplicar dos hendiduras al papel que se va a plegar en tres partes. Para obtener más información, consulte Creación de hendiduras en el papel con el modo Plegado triple múltiple.
Si selecciona Encuadernador, se pueden aplicar dos o cuatro hendiduras a la portada. No se pueden crear hendiduras en el cuerpo. Para obtener más información, consulte Acerca de la unidad de encuadernación PB-503.
Elemento del menú | Descripción | Ilustración |
|---|---|---|
Número de hendiduras Seleccione la opción deseada de entre 1 unidad, 2 unidades, 3 unidades y 4 unidades. Longitud del papel, La: de 240 mm a 336 mm Longitud del papel, Lb: de 337 mm a 488 mm | 1 unidad: se aplica una hendidura. Posición de hendidura (1): Papel, La: de 7 mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (Lb - 330) mm a 290 mm (en incrementos de 0,1 mm) |
|
2 unidades: se aplican dos hendiduras. Posición de hendidura (2): Papel, La: de (posición (1) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (1) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |
3 unidades: se aplican tres hendiduras. Posición de hendidura (3): Papel, La: de (posición (2) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (2) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |
4 unidades: se aplican cuatro hendiduras. Posición de hendidura (4): Papel, La: de (posición (3) + 1,0) mm a (La - 46) mm (en incrementos de 0,1 mm) Papel, Lb: de (posición (3) + 1,0) mm a 290 mm (en incrementos de 0,1 mm) |
| |

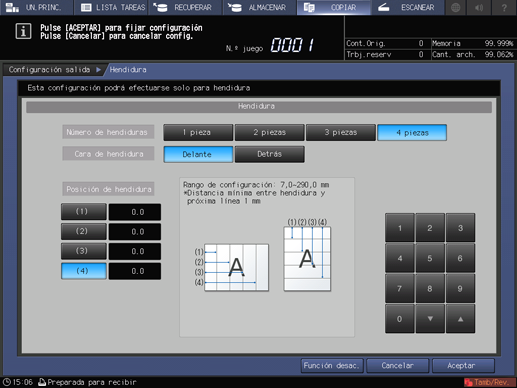

Cara de hendidura Seleccione Frontal o Posterior. | Frontal: las hendiduras se aplican en el lado frontal. |
|

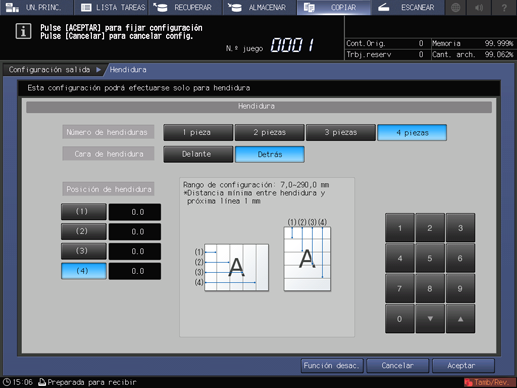

Posterior: las hendiduras se aplican en el lado posterior. |
|
Coloque el original.
Pulse la ficha COPIAR para mostrar la pantalla COPIAR.
Pulse Config.salida.

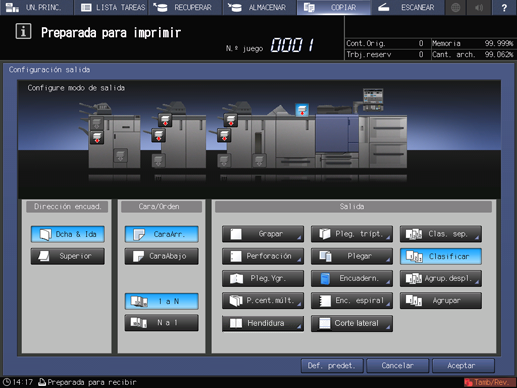

Aparece la pantalla Config.salida.
Pulse Hendidura.

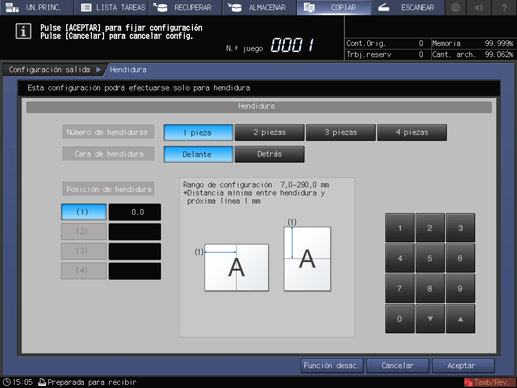

Aparece la pantalla de configuración de Hendidura.
Seleccione el número de hendiduras.
Seleccione el botón que desee, de 1 unidad hasta 4 unidades.
Defina la posición de hendidura.
Seleccione (1) en Posición de hendidura y después pulse el teclado de la pantalla, la tecla down o la tecla up para introducir la primera posición de hendidura. Especifique la segunda posición de hendidura y las siguientes de la misma manera.
explicación adicionalLa posición de hendidura disponible varía en función de la longitud del papel (longitud del lado largo).
Si el valor de longitud del papel (La) está entre 240 mm y 336 mm, la posición de hendidura (1) se ajusta entre 7 mm y (La - 46) mm (en incrementos de 0,1 mm).
Si el valor de longitud del papel (Lb) está entre 337 mm y 488 mm, la posición de hendidura (1) se ajusta entre (Lb - 330) mm y 290 mm (en incrementos de 0,1 mm).
explicación adicionalLa segunda posición de hendidura y las siguientes se definen a (La - 46) mm del valor superior en 1,0 mm a la posición de hendidura predefinida si la longitud del papel (La) está entre 240 mm y 336 mm. Si la longitud del papel (Lb) está entre 337 mm y 488 mm, la posición de hendidura se define a 290 mm del valor superior en 1,0 mm a la posición de hendidura predefinida.
Seleccione la cara de hendidura.
En Cara de hendidura, seleccione Frontal o Posterior.
Pulse Aceptar.
explicación adicionalPara deshacer el ajuste, pulse Cancelar.
explicación adicionalPara desactivar la función manteniendo la configuración actual, pulse Función desac.
De este modo, se vuelve a la pantalla Config.salida.
Pulse Aceptar en la pantalla Configuración salida para volver a la pantalla COPIAR.
Un icono que representa la función especificada se muestra en Config.salida en la pantalla COPIAR.
Seleccione otras condiciones de copia si lo desea.
Introduzca la cantidad de impresión deseada utilizando el teclado.
Pulse Inicio en el panel de control.
explicación adicionalSi las posiciones de las hendiduras están desplazadas en el papel de salida, vuelva a especificar las posiciones de hendidura en la pantalla de configuración de hendidura que se ha descrito en el paso 6. Por ejemplo, si se ha especificado 210 mm, puede que se aplique una hendidura en la posición de 211 mm debido a la expansión y contracción del papel. En tal caso, especifique 209 mm.
