Creación de un folleto con plegado central

La unidad de acabado FS‑532 con la grapadora en lomo SD‑510 instalada permite a la máquina plegar papel y crear un folleto de firma de múltiples páginas, plegado y con dos grapas en el centro (grapado en lomo), siempre que se utilice en combinación con la opción Folleto.

Original

Salida

Plegado y Grapado

Plegado por la mitad

Elemento

Descripción

Tamaño de papel

A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed), Personalizado (ancho de 120 mm a 331 mm, largo de 240 mm a 488 mm)

Peso del papel

Tripa: de 50 g/m2 a 216 g/m2, Papel de portada: de 50 g/m2 a 300 g/m2

Número máx. de hojas

Plegado central múltiple: 5 hojas (de 50 g/m2 a 216 g/m2), 1 hoja (de 217 g/m2 a 300 g/m2)

Plegado y grapado: 25 hojas (de 50 g/m2 a 61 g/m2), 20 hojas (de 62 g/m2 a 80 g/m2), 16 hojas (de 81 g/m2 a 91 g/m2), 5 hojas (de 92 g/m2 a 216 g/m2)

Bandeja de salida

Bandeja plegadora

Capacidad de la bandeja

35 juegos (de 1 a 5 hojas plegadas en Plegado por la mitad)

35 juegos (de 2 a 5 hojas plegadas y grapadas en Plegado y Grapado)

25 juegos (de 6 a 10 hojas plegadas y grapadas en Plegado y Grapado)

15 juegos (de 11 a 25 hojas plegadas y grapadas en Plegado y Grapado)

  • requisito previoSe selecciona automáticamente Folleto en Aplicación.

  • requisito previoZoom auto. se ajusta automáticamente. La opción Pap.autom. no puede utilizarse de forma combinada.

  • requisito previoSeleccione el modo de copia 1->2 o 2->2.

  • requisito previoAbra la bandeja plegadora con el asa de entrega de papel antes de ejecutar una impresión con el modo Pleg. Ygr. o el modo P.cent.múlt. Utilice el asa de entrega de papel para extraer las hojas de salida.

  1. Coloque el original.

  2. Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

  3. Pulse Config.salida.

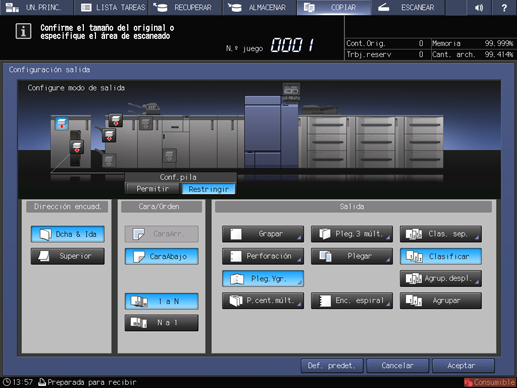

    Aparece la pantalla Config.salida.

  4. Seleccione Pleg. Ygr. o P.cent.múlt. debajo de Salida.

    La imagen frontal de la máquina que aparece en la pantalla Configuración salida muestra que la bandeja plegadora está actualmente seleccionada como bandeja de salida.

  5. Pulse Aceptar en la pantalla Configuración salida.

    Se vuelve a la pantalla COPIAR.

    Un icono que representa el modo de salida especificado aparecerá en Configuración salida en la pantalla COPIAR.

  6. Abra la bandeja plegadora con el asa de entrega de papel.
