Perforación para archivar las copias

La unidad de acabado FS‑532 con el kit de perforación PK‑522 instalado dispone del modo Perforar para perforar orificios en las copias. El perforado y el grapado son compatibles.

AVISO

  • No perfore los tipos de papel especial como transparencias OHP, etiquetas o papel de calcado. La perforación en papel especial puede causar averías inesperadas a la máquina.

Original

Salida

2 perf.

Izquierda

Derecha

Arriba

3 perf.

Izquierda

Derecha

Arriba

4 perf.

Izquierda

Derecha

Arriba

Perforación de 4 orificios de formato sueco

Izquierda

Derecha

Arriba

Elemento

Descripción

Número de orificios de perforación

Área métrica: 2 orificios, 4 orificios, sueco 4 orificios
Área de pulgadas: 2 orificios, 3 orificios

Diámetro del orificio

Área métrica:
2 orificios: 6,5 mm plus or minus 0,5 mm
4 orificios: 6,5 mm plus or minus 0,5 mm
Sueco 4 orificios: 6,5 mm plus or minus 0,5 mm
Área en pulgadas:
2 orificios: 8,0 mm plus or minus 0,5 mm
3 orificios: 8,0 mm plus or minus 0,5 mm

Separación entre los orificios

Área métrica:
2 orificios: 80 mm plus or minus 1,0 mm
4 orificios: 80 mm plus or minus 1,0 mm
Sueco 4 orificios: 70 mm plus or minus 1,0 mm, 21 mm plus or minus 1,0 mm
Área en pulgadas:
2 orificios: 70 mm plus or minus 1,0 mm
3 orificios: 108 mm plus or minus 1,0 mm

Tamaño de papel

A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 short edge feed/long edge feed, 8 13 short edge feed, SRA4 short edge feed, 11 17 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed/long edge feed, 5,5  8,5 short edge feed, 9  11 short edge feed

Peso del papel

De 60 g/m2 a 300 g/m2

  • requisito previoAsegúrese de que las guías laterales de la bandeja de origen estén bien alineadas con el papel cargado en la bandeja. De lo contrario, puede que las copias no se perforen en la posición correcta.

  • requisito previoSi se utilizan las funciones de ATS (cambio automático de bandeja) durante una operación de perforación, los orificios puede que no se perforen en la posición correcta.

  • requisito previoEl modo Perforación no está disponible para tamaños de papel que no sean estándar (Buscar tamaño config., Personalizado, Papel con fichas).

  1. Coloque el original.

  2. Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

  3. Pulse Config.salida.

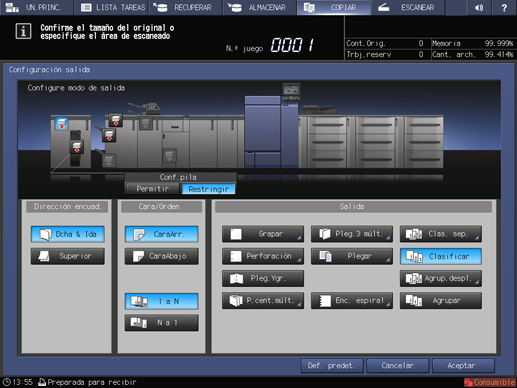

    Aparece la pantalla Config.salida.

  4. Pulse Perforación en Salida.

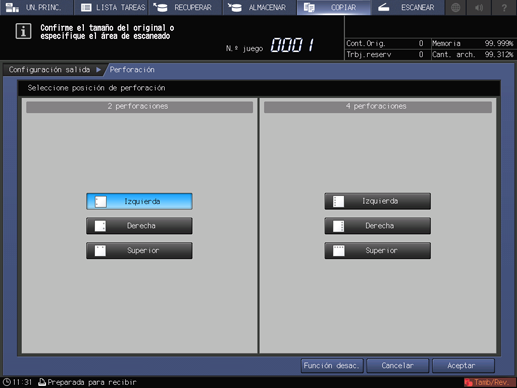

    Aparece la pantalla Perforación.

  5. Seleccione la posición de perforación deseada.

  6. Pulse Aceptar.

    • explicación adicionalPara recuperar la configuración anterior, pulse Cancelar. Para cancelar la función manteniendo la configuración actual guardada, pulse Función desac.

    Se vuelve a la pantalla Configuración salida.

  7. Pulse Aceptar en la pantalla Configuración salida.

    Un icono que representa el modo de salida especificado aparecerá en Configuración salida en la pantalla COPIAR.

    AVISO

    • La bandeja principal va bajando de forma gradual a medida que salen los materiales impresos. NO permita que haya ningún objeto en el lado izquierdo de la unidad de acabado que interfiera con el funcionamiento de la bandeja principal, ya que esto podría dañar la unidad de acabado.
