[Misur.scan.]
Descrizione generale
Leggere un diagramma utilizzando lo scanner di questo sistema e regolare automaticamente l'ingrandimento e la posizione di stampa dei lati anteriore e posteriore.
NOTA
- Questa funzione è disponibile in un prodotto dotato di scanner e HDD.
- Quando è selezionata l'Unità Intelligent Quality Care IQ-501, [Misur.scan.] non viene visualizzato. Per visualizzare [Misur.scan.] mentre è collegata l'Unità Intelligent Quality Care IQ-501 è necessaria un'impostazione specifica. Per informazioni dettagliate, fare riferimento a [Commutaz. regolaz. 2 lati].
Consigli
- Per la regolazione fine, regolare [Zoom] e [Spostamento immagine].
- La regolazione è disponibile per tutti i formati carta che possono essere utilizzati con questo sistema.
Consigli
Informazioni sui diagrammi di regolazione
- Leggere ogni diagramma di regolazione almeno 4 volte. Il numero massimo di fogli è 20.
- Calcolare il disallineamento medio della posizione di stampa dai risultati delle misurazioni di un massimo di 20 diagrammi di regolazione.
Procedura di impostazione
1

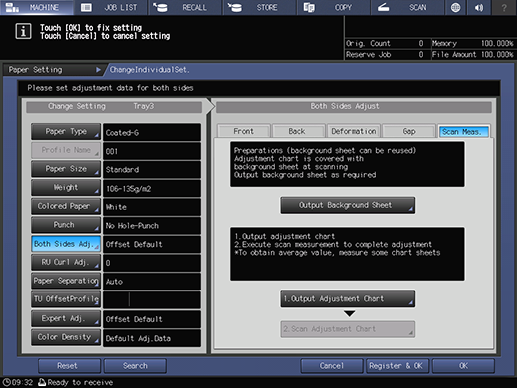

Selezionare [Emettere foglio di sfondo].
2

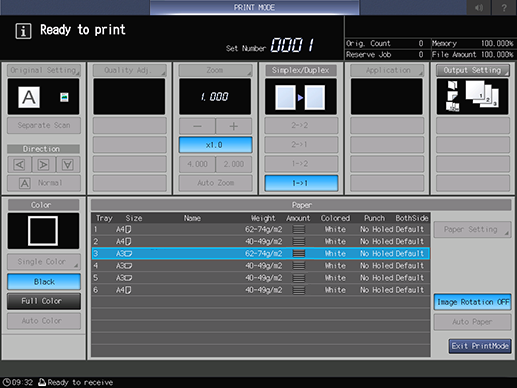

Selezionare il vassoio carta da utilizzare e premere Avvio sul Pannello di controllo per emettere il foglio di sfondo da misurare.
Emette il foglio di sfondo per la misurazione con un formato carta di A3 o 11 e 17. Se il formato del foglio di sfondo è inferiore ad A3 o 11 e 17, la misurazione di scansione potrebbe non essere eseguita.
3

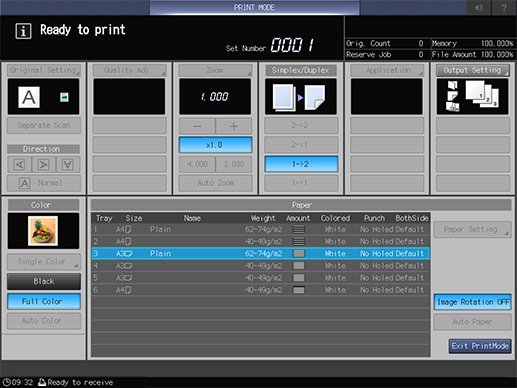

Premere [Uscita Stampa].
4
Premere [1.Emettere diagramma di reg.].
5
Immettere il numero di fogli di emissione del diagramma e premere Avvio sul Pannello di controllo per la stampa duplex dei diagrammi.
È possibile emettere 20 o più fogli del diagramma di regolazione, tuttavia il numero massimo di fogli scansionabili in modo continuo è di 20.
6

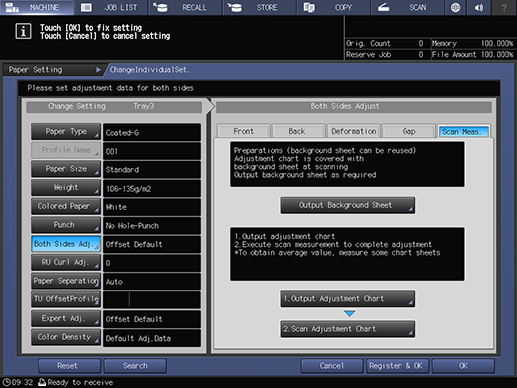

Premere [2. Scansionare diagramma di reg.].

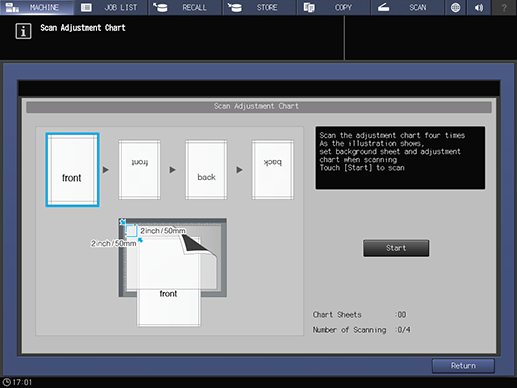

È visualizzata la schermata [Scansionare diagramma di regolazione].
7

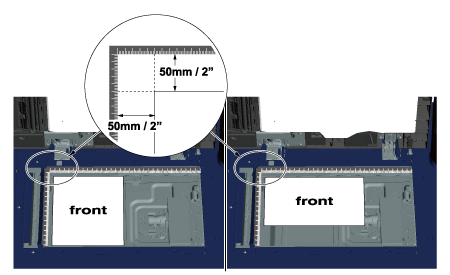

Impostare un diagramma con il lato anteriore rivolto verso l'alto (sul lato opposto alla Lastra di esposizione) e con il bordo superiore rivolto all'indietro.
Posizionare l'angolo superiore sinistro del diagramma a una distanza di circa 5 cm/2" dalla guida del formato verticale e orizzontale e allineare i bordi sinistro e superiore parallelamente alla guida del formato verticale e orizzontale sulla Lastra di esposizione.
8

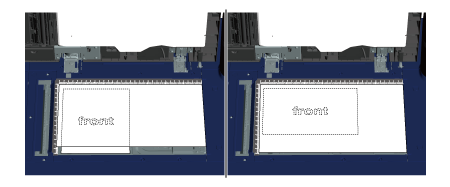

Impostare un diagramma di sfondo per la misurazione.
Posizionare il lato nero del foglio di sfondo a faccia in giù (rivolto verso la Lastra di esposizione) e adattarlo alla guida di formato verticale e orizzontale a sinistra e in alto, come mostrato di seguito. In questa operazione prestare attenzione a non spostare la posizione del diagramma impostata in precedenza.
Una volta completato il posizionamento, chiudere l'ADF.
9
Premere [Avvio] sulla schermata [Scansionare diagramma di regolazione].
Ripetere la scansione 4 volte per ciascun diagramma.
- 1° volta: caricare un diagramma con il lato anteriore rivolto verso l'alto (sul lato opposto alla Lastra di esposizione) ) e con il bordo superiore rivolto all'indietro.
- 2° volta: caricare un diagramma con il lato anteriore rivolto verso l'alto (sul lato opposto alla Lastra di esposizione) ) e con il bordo inferiore rivolto all'indietro.
- 3° volta: caricare un diagramma con il lato posteriore rivolto verso l'alto (sul lato opposto alla Lastra di esposizione) ) e con il bordo superiore rivolto all'indietro.
- 4° volta: caricare un diagramma con il lato posteriore rivolto verso l'alto (sul lato opposto alla Lastra di esposizione) ) e con il bordo inferiore rivolto all'indietro.
Una volta completate le 4 scansioni, una finestra di dialogo è visualizzata per calcolare il valore di regolazione.
10
Quando la scansione è stata completata correttamente, verificare che il valore in [Numero di scansioni] sulla schermata [Scansionare diagramma di regolazione] sia aumentato di 1 e che il riquadro blu visualizzato nell'illustrazione in alto si sposti su quello successivo sul lato destro.
Se si sposta il diagramma prima che la cornice blu passi alla voce successiva, la misurazione potrebbe non essere eseguita correttamente.
Se è visualizzato il messaggio [Scansione del diagramma di regolazione non riuscito], seguire le istruzioni sulla schermata per caricare correttamente un diagramma o un foglio di sfondo per la misurazione.
Se l'ADF è aperto, viene visualizzata una finestra di dialogo e non è possibile avviare la scansione. Chiudere l'ADF, quindi chiudere la finestra di dialogo.
11
Per continuare la misurazione di scansione, premere [No]. Per terminare la misurazione di scansione e calcolare il valore di regolazione, premere [Sì].
Premendo [No] aumenta il conteggio dei fogli del diagramma di regolazione di 1 e torna alla schermata [Scansionare diagramma di regolazione]. Ripetere la scansione del diagramma tante volte quanti sono i fogli. I risultati di misurazione saranno aggiunti. Questa operazione è ripetibile fino a 20 volte.
Premendo [Sì] calcola il valore di regolazione automaticamente dai risultati della misurazione aggiunti e li riflette su [Zoom], [Spostamento immagine], e [Deformaz.] di [Anter] e [Posteriore].
12
Dopo avere premuto [Sì], emettere 1 foglio di un grafico per confermare il risultato. Se è necessario ripetere la regolazione, scansionare nuovamente il diagramma.
Se il valore di regolazione calcolato premendo [Sì] eccede il intervallo di regolazione, è visualizzata la finestra di dialogo. In questo caso, ritentare la misurazione di scansione dall'inizio.
Consigli
Quando l'intervallo di regolazione viene superato al punto 12, si ipotizzano le seguenti cause. Confermare questi punti prima di ritentare la misurazione di scansione.
- Il diagramma utilizzato per la misurazione della scansione non è corretto (è stato utilizzato un altro diagramma).
- La posizione di stampa non è regolata correttamente.
- La regolazione della posizione di riferimento sul lato di stampa non è completa.
