[Posteriore]
Descrizione generale
Regolare l'ingrandimento e la posizione dell'immagine da stampare sul lato posteriore.
Regolare per primo lo [Zoom] e lo [Spostamento immagine] per il lato anteriore, quindi regolare il lato posteriore per adattarlo al lato anteriore.
È utile quando si effettua la regolazione fine dopo avere eseguito la Reg. entrambi lati.
Riferimento
- Per informazioni dettagliate sull'impostazione della regolazione del diagramma, fare riferimento a [Regolaz grafico] ([Anter]/[Posteriore]).
Procedura di impostazione
Regolare l'ingrandimento e la posizione dell'immagine da stampare sul lato posteriore.
Preparare un diagramma di test per controllare un disallineamento tra i lati anteriore e posteriore prima della regolazione. Per facilità d'uso, impostare un punto di riferimento per misurare il fattore di zoom o la posizione su un diagramma di test.
1
Dopo l'emissione di un diagramma di regolazione, confermare il fattore di zoom e l'eventuale disallineamento.
In caso di disallineamento, passare al punto 2.
2

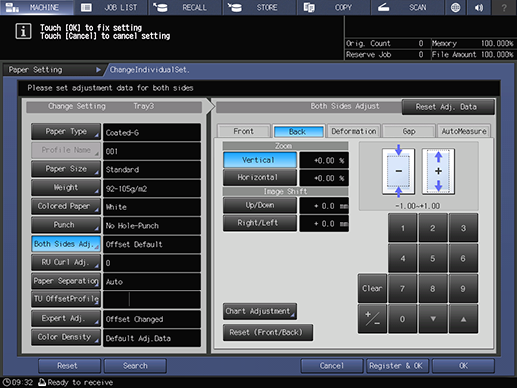

Premere [Verticale].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione del formato dell'immagine di stampa: (-) Riduzione (+) Ingrandimento
Interv. regolazione: [-1.00~+1.00]
4
Premere [Orizzontale].
5
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione del formato dell'immagine di stampa: (-) Riduzione (+) Ingrandimento
Interv. regolazione: [-0.80~+0.80]
6
Premere [Su/Giù].
7
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione del formato dell'immagine di stampa: (-) Spostamento verso il basso (+) Spostamento verso l'alto
Interv. regolazione: [-10.0~+10.0]
8

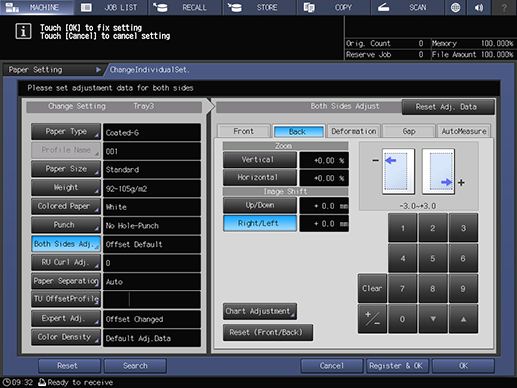

Premere [Destr./Sin.].
9
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione del formato dell'immagine di stampa: (-) Spostamento a sinistra (+) Spostamento a destra
Interv. regolazione: [-3.0~+3.0]
10
Emettere un diagramma del lato posteriore.
Confrontare il diagramma emesso con un diagramma di regolazione. Controllare che il fattore di zoom e il disallineamento sul lato posteriore presentino un miglioramento.
Ripetere i punti da 2 a 9 fino a ottenere il risultato desiderato.
