[Deformaz.]
Descrizione generale
Eseguire le regolazioni quando l'intera immagine è ruotata in senso orario o antiorario o è rilevata un'inclinazione diagonale.
[Deformaz.] viene impostato automaticamente sul valore di compensazione effettuando le seguenti regolazioni.
[Regolaz grafico] di [Deformaz.]
[Regolaz grafico] di [Posteriore]
Regolazione [Misur.scan.]
Il valore di compensazione può essere regolato manualmente.
Esempio di regolazione della "distorsione"
[Ruota]: quando l'immagine sul lato anteriore è inclinata in senso orario, premere [Fronte] - [Ruota], e inserire il valore positivo. L'immagine sul lato anteriore ruota in senso antiorario.
[Inclina]: se un'inclinazione che pende verso destra in alto è rilevata sul lato anteriore dell'immagine, premere [Fronte] - [Inclina], e inserire il valore negativo. L'inclinazione si riduce e l'immagine si approssima a una forma normale.
NOTA
Per utilizzare questa funzione è richiesta la seguente impostazione.
- Impostare [Reg entrambe facc / deformazione] in [Impostazioni comuni] su [Abilitare].
Consigli
- Quando è stato immesso un valore di compensazione nella schermata [Deformaz.], anche se [Reg entrambe facc / deformazione] è impostato su [Disabilitare], le informazioni sul valore di compensazione vengono conservate. Se [Reg entrambe facc / deformazione] è impostato su [Abilitare], la regolazione del diagramma può essere effettuata con lo stesso valore di compensazione.
Riferimento
- Per informazioni dettagliate sull'impostazione della regolazione del diagramma, fare riferimento a [Regolaz grafico] ([Deformaz.]).
- Per informazioni dettagliate sull'impostazione di [Reg entrambe facc / deformazione], fare riferimento a [Impostazioni comuni].
Procedura di impostazione del lato [Fronte]
Regola una distorsione dell'immagine da stampare sul lato anteriore.
Preparare un diagramma di test per controllare un disallineamento tra i lati anteriore e posteriore prima della regolazione. Per praticità d'uso, impostare un punto di riferimento per misurare l'inclinazione su un diagramma di test.
1
Dopo l'emissione di un diagramma di regolazione, confermare la distorsione.
In caso di disallineamento, passare al punto 2.
2

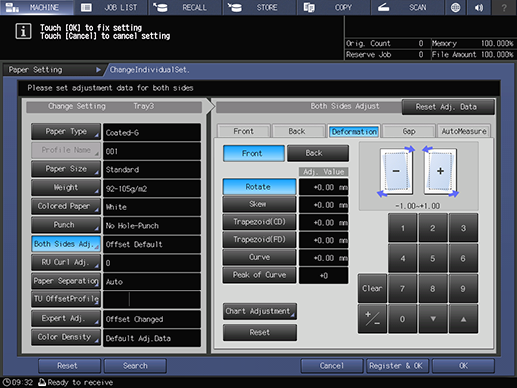

Premere [Ruota] su [Fronte].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Direzione di rotazione immagine: (-) in senso orario (+) in senso antiorario
Interv. regolazione: [-1.00~+1.00]
4
Premere [Inclina] su [Fronte].
Regolare una distorsione nella direzione diagonale dell'immagine.
5
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) La spalla destra dell'immagine viene abbassata. (+) La spalla sinistra dell'immagine viene abbassata.
Interv. regolazione: [-1.00~+1.00]
6
Premere [Trapezoide(CD)] su [Fronte].
Regolare la distorsione a destra/sinistra di un'immagine.
7
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) il lato destro del trapezio verticale diventa più grande e il lato sinistro più piccolo (+); il lato destro del trapezio verticale diventa più piccolo e il lato sinistro più grande.
Interv. regolazione: [-0.20~+0.20]
8
Premere [Trapezoide(FD)] su [Fronte].
Regolare la distorsione verticale di un'immagine.
9
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) il lato superiore del trapezio orizzontale diventa più grande e il lato inferiore più piccolo (+); il lato superiore del trapezio orizzontale diventa più piccolo e il lato inferiore più grande.
Interv. regolazione: [-0.50~+0.50]
10

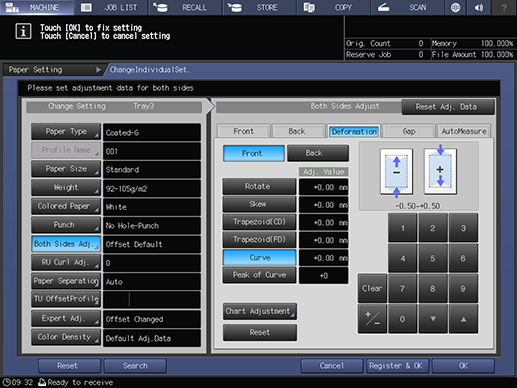

Premere [Curva] su [Fronte].
Regolare l'inclinazione verticale di un'immagine.
11
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) sollevare la parte inclinata verso il lato inferiore (+); abbassare la parte inclinata verso il lato superiore.
Interv. regolazione: [-0.50~+0.50]
12
Premere [Picco curva] su [Fronte].
Regolare l'inclinazione in basso a sinistra e a destra di un'immagine.
13
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) alzare parzialmente la parte inclinata verso il lato inferiore sinistro (+); alzare parzialmente la parte inclinata verso il lato inferiore destro.
Interv. regolazione: [-3~+3]
14
Emettere un diagramma del lato anteriore.
Confrontare il diagramma emesso con un diagramma di regolazione. Controllare che la distorsione sul lato anteriore presenti un miglioramento.
Ripetere i punti da 2 a 13 fino a ottenere il risultato desiderato.
Procedura di impostazione del lato [Posteriore]
Regolare una distorsione dell'immagine da stampare sul lato posteriore.
Preparare un diagramma di test per controllare un disallineamento tra i lati anteriore e posteriore prima della regolazione. Per praticità d'uso, impostare un punto di riferimento per misurare l'inclinazione su un diagramma di test.
1
Dopo l'emissione di un diagramma di regolazione, confermare la distorsione.
In caso di disallineamento, passare al punto 2.
2

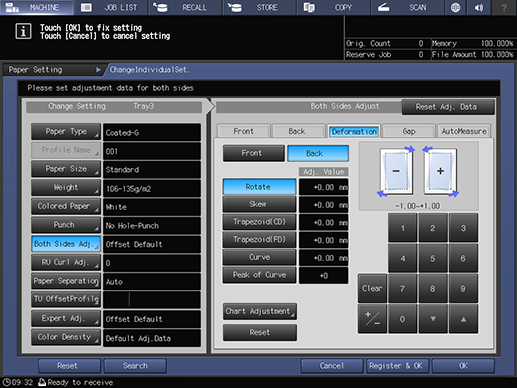

Premere [Ruota] su [Posteriore].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Direzione di rotazione immagine: (-) in senso orario (+) in senso antiorario
Interv. regolazione: [-1.00~+1.00]
4
Premere [Inclina] su [Posteriore].
Regolare una distorsione nella direzione diagonale dell'immagine.
5
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) La spalla destra dell'immagine viene abbassata. (+) La spalla sinistra dell'immagine viene abbassata.
Interv. regolazione: [-1.00~+1.00]
6

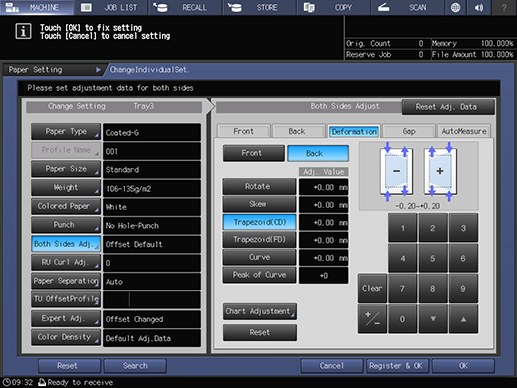

Premere [Trapezoide(CD)] su [Posteriore].
Regolare la distorsione a destra/sinistra di un'immagine.
7
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) il lato destro del trapezio verticale diventa più grande e il lato sinistro più piccolo (+); il lato destro del trapezio verticale diventa più piccolo e il lato sinistro più grande.
Interv. regolazione: [-0.20~+0.20]
8

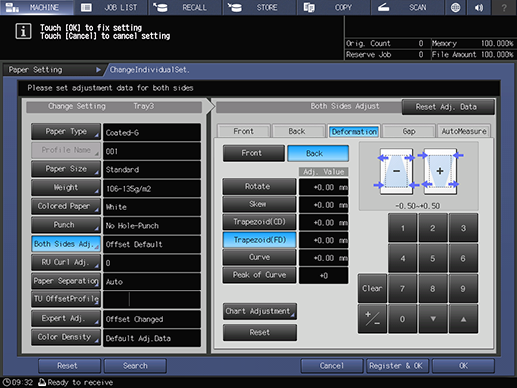

Premere [Trapezoide(FD)] su [Posteriore].
Regolare la distorsione verticale di un'immagine.
9
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) il lato superiore del trapezio orizzontale diventa più grande e il lato inferiore più piccolo (+); il lato superiore del trapezio orizzontale diventa più piccolo e il lato inferiore più grande.
Interv. regolazione: [-0.50~+0.50]
10
Premere [Curva] su [Posteriore].
Regolare l'inclinazione verticale di un'immagine.
11
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) sollevare la parte inclinata verso il lato inferiore (+); abbassare la parte inclinata verso il lato superiore.
Interv. regolazione: [-0.50~+0.50]
12
Premere [Picco curva] su [Posteriore].
Regolare l'inclinazione in basso a sinistra e a destra di un'immagine.
13
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Inserire un valore di regolazione positivo o negativo per correggere una distorsione sull'immagine da stampare.
Regolazione dell'immagine: (-) alzare parzialmente la parte inclinata verso il lato inferiore sinistro (+); alzare parzialmente la parte inclinata verso il lato inferiore destro.
Interv. regolazione: [-3~+3]
14
Emettere un diagramma del lato posteriore.
Confrontare il diagramma emesso con un diagramma di regolazione. Controllare che la distorsione sul lato posteriore presenti un miglioramento.
Ripetere i punti da 2 a 13 fino a ottenere il risultato desiderato.
