[Gap]
Descrizione generale
È sufficiente regolare solo il fattore di zoom e la posizione dell'immagine del lato posteriore in base alla posizione dell'immagine del lato anteriore.
Questa funzione risulta utile quando il disallineamento del lato posteriore non è chiaro, quando si desidera eseguire la stampa duplex con un nuovo tipo di carta o quando si cambia la carta nel vassoio, perché è possibile effettuare le regolazioni semplicemente inserendo il valore di regolazione.
Procedura di impostazione
1
Premere [Modo stampa].
2
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
3
Misurare il disallineamento tra i lati anteriore e posteriore in ciascun punto da [a] a [d] sul lato posteriore del diagramma.

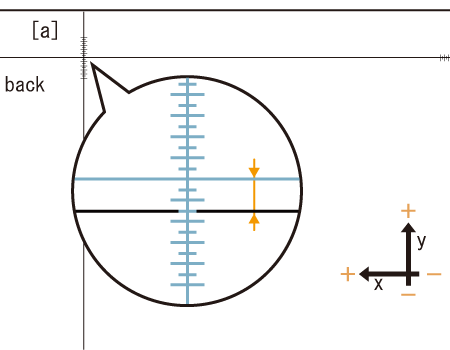

La figura mostra un esempio in cui è misurato [a]. La risoluzione di scala è 0,5 mm.
Le linee nere nella figura indicano il lato anteriore e le linee blu il lato posteriore.
È possibile inserire unità fino a 1 mm.
4

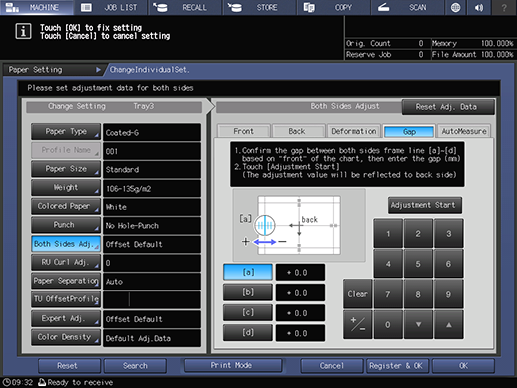

Premere ciascun tasto del punto e utilizzare il tastierino numerico sulla schermata o [,]/[+] per inserire il valore di regolazione.
Usare [+ / -] per selezionare il valore positivo o negativo.
Se la posizione di stampa è disallineata nella direzione meno, inserire un valore positivo. Se è disallineata nella posizione più, inserire un valore negativo.
Usare [+ / -] per selezionare il valore positivo o negativo. Quando la scala graduata di [a] è disallineata con il lato anteriore di 1,5 mm sul lato più dell'asse Y, come indicato nella figura al punto 3, inserire 15 e premere [+ / -] per spostare la linea blu sul lato posteriore di 1,5 mm nella direzione meno.
5
Premere [Avviare regolaz.].
Viene prodotto un diagramma.
6
Controllare la quantità di disallineamento della posizione di stampa sul diagramma emesso.
Ripetere i punti da 1 a 4 fino a quando il lato anteriore e quello posteriore non sono allineati.
