[Regolaz grafico] ([Deformaz.])

Questo sistema fornisce il diagramma utilizzato per regolare [Deformaz.].

Per effettuare le regolazioni, misurare i punti di misurazione del diagramma di uscita utilizzando una scala, quindi immettere il valore di misurazione.

Questa regolazione è utile per la stampa duplex con un nuovo tipo di carta, oppure quando la quantità di disallineamento tra entrambi i lati non è nota dopo avere cambiato la carta nel vassoio carta, poiché la posizione di entrambi i lati può essere regolata semplicemente inserendo i valori di misurazione.

Consigli

• I segni sono stampati sul lato anteriore del diagramma. I segni non sono stampati sul diagramma stampato per la regolazione del diagramma anteriore. Per informazioni dettagliate sui segni presenti sul diagramma, fare riferimento a Informazioni sui diagrammi.

1

Premere [Regolaz grafico].

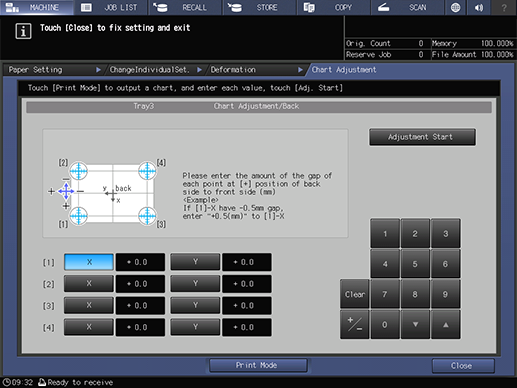

È visualizzata la schermata [Regolazione grafico/Retro].

2

Premere [Modo stampa].

3

Premere Avvio su Pannello di controllo.

Viene prodotto un diagramma.

4

Misurare il disallineamento tra "" dei punti [1]-[4] sul lato posteriore e "" sul lato anteriore del diagramma.

• La figura mostra un esempio in cui [1] è misurato. La risoluzione di scala è 0,5 mm.

• Il "" nero nella figura indica il lato anteriore, mentre il "" blu indica il lato posteriore.

• È possibile inserire unità fino a 0,1 mm.

5

Premere [X] o [Y] di ciascun punto e utilizzare il tastierino numerico sulla schermata o [,]/[+] per inserire il valore di disallineamento.

• La figura al punto 4 mostra il "" del punto [1] disallineato rispetto al lato anteriore di 2,0 mm sul lato positivo dell'asse X e di 1,5 mm sul lato negativo dell'asse Y. In questo caso, per [1], si vuole spostare la linea blu del lato posteriore di 2,0 mm nella direzione meno sull'asse X, e dell'1,5 mm nella direzione più sull'asse Y. È possibile compensare questa situazione immettendo 20 per X e toccando [+ / -], e immettendo 15 per Y.

6

Premere [Avvia regolaz].
