[Misura aut.]
Descrizione generale

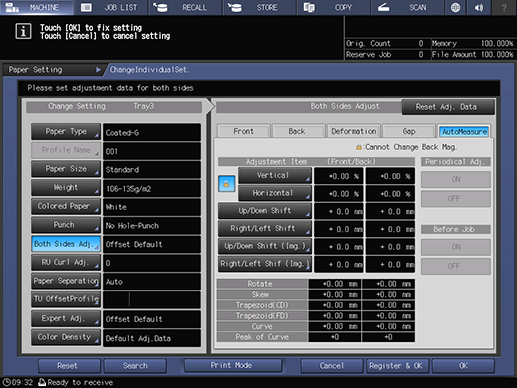

Questa opzione visualizza ogni valore di regolazione di [Reg entr facc].
Leggere il diagramma di uscita utilizzando l'Unità Intelligent Quality Care IQ-501 ed eseguire automaticamente la regolazione su entrambi i lati. È possibile leggere automaticamente fino a 20 diagrammi in una sola volta. Quanto maggiore è il numero di diagrammi, tanto più elevata sarà l'accuratezza del valore di regolazione.
Il risultato è visualizzato dopo la regolazione, pertanto è possibile acquisire immediatamente il risultato della regolazione.
NOTA
- Per utilizzare questa funzione, è richiesta la Unità Intelligent Quality Care IQ-501 opzionale.
Consigli
- Per eseguire una regolazione fine, effettuare la regolazione in [Regolazione voce].
Procedura di impostazione (esecuzione automatica della regolazione su entrambi i lati)
1
Premere [Modo stampa].
2
Immettere il numero di fogli di emissione del diagramma e premere Avvio sul Pannello di controllo.
È emesso un diagramma di misurazione e ogni valore di regolazione viene aggiornato.
Procedura di impostazione (regolazione manuale di precisione dell'ingrandimento)
Effettuare manualmente la regolazione fine dell'ingrandimento verticale o orizzontale.
Questa funzione è utile quando si desidera effettuare regolazioni fini una volta completata la [Misura aut.].
Consigli
- Quando viene modificato manualmente il lato anteriore, se questo è bloccato, il valore numerico non verrà aggiornato nemmeno dalla misurazione automatica.
- Per aggiornare il valore numerico regolato manualmente, effettuare la [Misura aut.].
1
Premere [Verticale] o [Orizzontale].
2
Premere [Anteriore] o [Posteriore].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione dell'immagine: (-) Riduzione (+) Ingrandimento
Interv. regolazione: [-1.00~+1.00]
Procedura di impostazione (regolazione manuale di precisione dello spostamento verticale od orizzontale)
Effettuare manualmente la regolazione fine della quantità di spostamento verticale o di spostamento orizzontale.
Questa funzione è utile quando si desidera effettuare regolazioni fini una volta completata la [Misura aut.].
Per aggiornare il valore numerico regolato manualmente, effettuare la [Misura aut.].
1
Premere [Spost. alto/basso] o [SpostDestr/Sinist].
2
Premere [Anteriore] o [Posteriore].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione dell'immagine stampata (immagine + segno di ritaglio): (-) Spostamento verso il basso o verso sinistra (+) Spostamento verso l'alto o verso destra
Interv. regolazione (Verticale): [-10.0~+10.0]
Interv. regolazione (Orizzontale): [-3.0~+3.0]
Procedura di impostazione (regolazione manuale di precisione dello spostamento verticale od orizzontale (immagine))
Effettuare manualmente la regolazione fine della quantità di spostamento verticale o di spostamento orizzontale per la sola immagine.
Questa funzione è utile quando si desidera effettuare regolazioni fini una volta completata la [Misura aut.].
Il valore numerico regolato manualmente non viene aggiornato nemmeno dalla [Misura aut.].
1

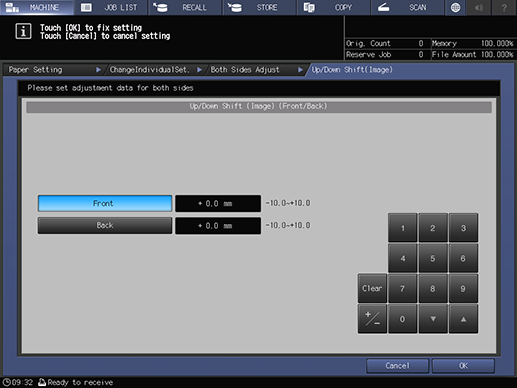

Premere [Spostam Su/Giù(Imm)] o [Spostam Dest/Sin(Imm)].
2
Premere [Anteriore] o [Posteriore].
3
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il valore positivo o negativo.
Regolazione dell'immagine stampata (solo immagine): (-) Spostamento verso il basso o verso sinistra, (+) Spostamento verso l'alto o verso destra
Interv. regolazione (Verticale): [-10.0~+10.0]
Interv. regolazione (Orizzontale): [-3.0~+3.0]
