Drucken mit Beschnitt
Was ist Drucken mit Beschnitt?
Wenn die Beschnitteinheit TU-510 installiert ist, können Kopierjobs oder Druckjobs beim Drucken beschnitten werden.
Sie können vorab erweiterte Einstellungen für die Beschnittfunktion als Beschnittprofil registrieren. Sie können bei Bedarf die Beschnittprofile abrufen und anwenden, um die Durchführung der Beschnittvorgänge zu optimieren. Ausführliche Informationen über das Beschnittprofil finden Sie hier: [Beschnittprofil].
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
Tipps
- Ausführliche Informationen über die verfügbaren Papierformate und andere Spezifikationen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
Es gibt 5 Beschnittmodi, die im Folgenden beschrieben werden.
No. | Modus | Überblick | Verfügbares Papierformat | Endgröße nach Beschnitt | Unterstütztes Papiergewicht | Fächer für die Ausgabe |
|---|---|---|---|---|---|---|
1 | [Four Edge Trim] | Beschneiden der 4 Kanten des Papiers. *Kann auch zum Anbringen von Rillen und Perforationen verwendet werden. | Quer 140,0 mm bis 330,2 mm, längs 153,0 mm bis 1.300,0 mm/Quer 5,51" bis 13", längs 6,02" bis 51,18" Festlegen der [Perforation]: (quer) 140,0 mm bis 330,2 mm, (längs) 153,0 mm bis 487,7 mm/(quer) 5,51" bis 13", (längs) 6,02" bis 19,20" | Quer 120,0 mm/4,72" oder höher, längs 133,0 mm/5,24" oder höher | 50 g/m2 bis 400 g/m2/14 lb Bond bis 106 lb Bond (Rillen: 80 g/m2 bis 400 g/m2/21 lb Bond bis 106 lb Bond) | Nebenablage der Beschnitteinheit TU-510 (Ausgabepapierlänge: 85,0 mm e 133,0 mm oder mehr/ 3,35" e 5,24” oder mehr), ), nachgelagerter Finisher (Ausgabepapierlänge von 133,0 mm/5,24" bis 488,0 mm/19,21") |
2 | [Multiple Cutting] | Auftrennen in 2 Blätter. *Kann auch zum Anbringen von Perforationen verwendet werden. *Sie können das Papier auch in gleich große Blätter schneiden, indem Sie die Einstellung (Halbschnitt) konfigurieren. | Quer 140,0 mm bis 330,2 mm, längs 266,0 mm bis 487,7 mm/Quer 5,51" bis 13", längs 10,47" bis 19,20" | A4w, Letterw, SRA4w, B5w, A5v, A5w, B6v, 9 e 11w, 8 e 13w, 16Kw, 5,5 e 8,5v, 5,5 e 8,5w, Benutzerdefiniertes Format (quer 120,0 mm bis 330,2 mm, längs 133,0 mm bis 243,8 mm/quer 4,72" bis 13", längs 5,24" bis 9,60") | 64 g/m2 bis 400 g/m2/17 lb Bond bis 106 lb Bond | Nebenablage der Beschnitteinheit TU-510 (Ausgabepapierlänge: 85,0 mm e 133,0 mm oder mehr/ 3,35" e 5,24” oder mehr), ), nachgelagerter Finisher (Ausgabepapierlänge von 133,0 mm/5,24" bis 488,0 mm/19,21") |
3 | [Card Cutting] | Schneidet Papier auf Kartengröße. *Das Trennpapier kann auch eingelegt werden. | Quer 287,0 mm bis 330,2 mm, längs 370,0 mm bis 457,2 mm/Quer 11,30" bis 13", längs 14,57" bis 18" | Quer 85,0 mm bis 92,0 mm, längs 50,0 mm bis 56,0 mm/Quer 3,35" bis 3,62", längs 1,97" bis 2,20" | 128 g/m2 bis 300 g/m2/34 lb Bond bis 81 lb Bond (Beschichtetes Papier: 136 g/m2 bis 300 g/m2/37 lb Bond bis 81 lb Bond) | Kartenablage der Beschnitteinheit TU-510 |
4 | [1x1-3x3 Cutting(CR)] | Beschnitt- und Rillenpositionen festlegen. | Quer 140,0 mm bis 330,2 mm, längs 143,0 mm bis 487,7 mm/Quer 5,51" bis 13", längs 5,63" bis 19,20" *In der Länge erweiterbar auf 1.300,0 mm/51,18". Für eine Erweiterung wenden Sie sich bitte an Ihren Servicetechniker. | Quer 85,0 mm/3,35" oder höher, längs 133,0 mm/5,24" | 128 g/m2 bis 300 g/m2/34 lb Bond bis 81 lb Bond (Beschichtetes Papier: 157 g/m2 bis 300 g/m2/42 lb Bond bis 81 lb Bond) | Nebenablage der Beschnitteinheit TU-510 |
5 | [1x1-1x3 Cutting(PE)] | Legen Sie die Beschnitt- und Perforationsposition fest. | Quer 140,0 mm bis 330,2 mm, längs 143,0 mm bis 487,7 mm/Quer 5,51" bis 13", längs 5,63" bis 19,20" *In der Länge erweiterbar auf 1.300,0 mm/51,18". Für eine Erweiterung wenden Sie sich bitte an Ihren Servicetechniker. | Quer 120,0 mm/4,72" oder höher, längs 133,0 mm/5,24" | 128 g/m2 bis 400 g/m2/34 lb Bond bis 106 lb Bond (Beschichtetes Papier: 136 g/m2 bis 400 g/m2/37 lb Bond bis 106 lb Bond) | Nebenablage der Beschnitteinheit TU-510 |
Empfehlungen
Verwenden Sie den Druck mit Beschnitt in den folgenden Fällen.
Wenn Sie Kataloge, Bucheinbände, Flyer usw. erstellen möchten
Wenn Sie verschiedene Arten von Karten erstellen möchten (Visitenkarten usw.)
Wenn Sie Spezialpapierformate beschneiden möchten
Referenz
- Ausführliche Informationen über Papierformate finden Sie hier: [Beschnittprofil].
- Ausführliche Informationen über den Beschnittmodus finden Sie hier: [Create].
Zieljobs
Gehaltene Jobs, Kopierjobs, Druckjobs
Ziel-Tools
Touch Display (System-Speicherjobs) | Druckertreiber | AccurioPro Print Manager | System-Hot Folder | AccurioPro Hot Folder |
|---|---|---|---|---|
. | . | . | . | e |
Betriebsumgebung
Name des Elements | Inhalt |
|---|---|
Betriebssystem | Windows 10 |
Application | Adobe Acrobat Reader DC |
Druckertreiber | PS-Plugin-Treiber |
Option | Beschnitteinheit TU-510 |
HINWEIS
- Der tatsächlich angezeigte Bildschirm kann sich je nach der von Ihnen verwendeten Anwendungsversion und Umgebung unterscheiden.
Tipps
- Stellen Sie bei der Einrichtung des Druckertreibers sicher, dass in den Registern der einzelnen Elemente keine Parameter mehr von vorherigen Einstellungen vorhanden sind. Wenn alte Einstellungsparameter vorhanden sind, löschen Sie diese.
Was ist Beschnitteinheit TU-510?
Installieren Sie die Beschnitteinheit TU-510 auf dem System, um das Papier vor dem Druck zu beschneiden.
Installieren Sie die unten aufgeführten optionalen Komponenten in der Beschnitteinheit TU-510, um weitere spezielle Beschnittfunktionen bereitzustellen.
Option | Beschreibung |
|---|---|
Rilleneinheit CR-102 | Bringt Rillen (mit abwärtskonvexer Form) am Papier an. Rillen können beim Vierkantenbeschnitt oder beim 1x1-3x3 Beschnitt (CR) hinzugefügt werden. |
Rilleneinheit CR-103 | Bringt Rillen (mit aufwärtskonvexer Form) am Papier an. Rillen können beim Vierkantenbeschnitt hinzugefügt werden. |
Perforationseinheit PE-101 | Fügt dem Papier Perforationen in Einzugsrichtung hinzu. Perforierungen können beim Vierkantenbeschnitt oder beim 1x1-1x3 Beschnitt (PE) hinzugefügt werden. |
Perforationseinheit PE-102 | Fügt dem Papier Perforationen in Querrichtung hinzu. Perforierungen können beim Vierkantenbeschnitt hinzugefügt werden. |
Beschnitteinheit TU-504 | Schneidet nicht benötigte Bereiche des mehrseitigen Papiers ab. Beschneiden Sie den Papierrand in horizontaler Richtung zur Papiereinzugsrichtung. |
Zweifachablage JS-507 | Stapelt das Papier, das auf Kartengröße beschnitten wurde, auf der Kartenablage. Für den Beschnitt auf Kartengröße wird die Beschnitteinheit TU-504 benötigt. |
Banner-Einheit MK-764 | Ermöglicht den Beschnitt von Bannerpapier. Installieren Sie diese Zubehörkomponente, um Bannerpapier zu einem Nachbearbeitungsgerät auszugeben. Wenn Sie Bannerpapier mit der Beschnitteinheit TU-510 bearbeiten möchte, ohne dass diese Zubehörkomponente installiert ist, wird eine Fehlermeldung angezeigt und die Einstellungen können nicht konfiguriert werden. |
Workflow für das Drucken mit Beschnitt
1
Erstellen und registrieren Sie Beschnittprofile.
Ausführliche Informationen über den Zugriff auf den Bildschirm für die Profilerstellung finden Sie unter "Aufrufen des Bildschirms für die Profilerstellung" (Beschreibung im Anschluss an die Vorgehensweise).
Der [FinisherManager] kann nur auf Japanisch oder Englisch angezeigt werden. Die englischsprachigen Bildschirme werden für Beschreibungen in Sprachen verwendet, die nicht angezeigt werden können.
Ausführliche Informationen über die Erstellung und Registrierung von Profilen finden Sie hier: [Create] oder hier: Erstellen und Bearbeiten von Beschnittprofilen.
2
Wenden Sie ein registriertes Beschnittprofil auf den Job ab.
Ausführliche Informationen über die Funktion für die Anwendung von Beschnittprofilen beim Drucken finden Sie unter "Funktion für die Anwendung von Beschnittprofilen beim Drucken" (Beschreibung im Anschluss an die Vorgehensweise).
3
Drucken Sie den/die Job(s) aus.
Der Beschnitt wird durchgeführt und der Job wird ausgegeben.
Aufrufen des Bildschirms für die Profilerstellung
Zugriff auf | Wechsel zum Bildschirm für die Profilerstellung |
|---|---|
Über das Touch Display des Systems | Touch Display - [HAUPTEINHEIT] - [Beschnittprofil] - [Create] |
Über den Browser | Für Web Connection Web Connection - Anmeldebildschirm - [FinisherManager] - [TU-510 Profile Manager] - [Create] Ausführliche Informationen über den Zugriff auf Web Connection finden Sie hier: Web Connection (das System). |
Mit den Web Utilities Web Utilities - Hauptseite - [Finisher Manager] - [TU-510 Profile Manager] - [Create] Ausführliche Informationen über den Zugriff auf die Web Utilities finden Sie hier: Web Utilities (das System). |
Funktion für die Anwendung von Beschnittprofilen beim Drucken
Funktion | Inhalt |
|---|---|
[Beschnitt]-Funktion von [JOBLISTE] | Um ein Beschnittprofil auf einen gehaltenen Job anzuwenden, wählen Sie nacheinander [JOBLISTE] - [Job-Ticket bearb.] - [Beschnitt] und wählen Sie dann das entsprechende Beschnittprofil aus. Ausführliche Informationen finden Sie hier: [Beschnitt]. |
[Ausgabeeinst.]-Funktion von [KOPIE] | Um ein Beschnittprofil auf einen Kopierjob anzuwenden, wählen Sie [Ausgabeeinst.] und dann [Beschnitt] und wählen anschließend das entsprechende Beschnittprofil aus. Ausführliche Informationen finden Sie hier: [Beschnitt]. |
[Finishing]-Funktion von PS-Plugin-Treiber | Um ein Beschnittprofil auf einen Druckjob anzuwenden, wechseln Sie zum Register [Finishing] und richten dann die entsprechenden Beschnittprofil-Einstellungen ein. Ausführliche Informationen finden Sie hier: [Finishing]. |
[Finishing]-Funktion von AccurioPro Print Manager | Um ein Beschnittprofil auf einen Druckjob anzuwenden, wechseln Sie zum Register [Finishing] und richten dann die entsprechenden Beschnittprofil-Einstellungen ein. Ausführliche Informationen finden Sie hier: [Finishing]. |
Erstellen und Bearbeiten von Beschnittprofilen
Um ein Beschnittprofil zu erstellen oder zu bearbeiten, können Sie das Touch Display des Systems verwenden oder über Web Connection oder die Web Utilities auf [FinisherManager] zugreifen und die Beschnittprofile dort erstellen. Die Methode für die Erstellung der Profile ist identisch.
Der [FinisherManager] kann nur auf Japanisch oder Englisch angezeigt werden. Die englischsprachigen Bildschirme werden für Beschreibungen in Sprachen verwendet, die nicht angezeigt werden können.
In diesem Abschnitt wird anhand eines Beispiels beschrieben, wie ein Beschnittprofil nach dem Zugriff über Web Connection erstellt wird.
Tipps
- Beim Zugriff über den [FinisherManager] in Web Connection oder in den Web Utilities werden die Werte der Abmessungen und die Funktionen von [PDF Download] auf dem Bildschirm für die Profilerstellung angezeigt. Sie können das Schnittbild im PDF-Format herunterladen, indem Sie auf [PDF Download] klicken.
Referenz
- Ausführliche Informationen über [PDF Download] finden Sie hier: [PDF Download].
1
Starten Sie Ihren Browser.
Ausführliche Informationen über die Betriebsumgebung von Web Connection finden Sie hier: Web Connection.
2
Geben Sie "http://<IP-Adresse des Systems>/wcd/top.xml" in die Adressleiste ein, und drücken Sie [Eingabe].
Wenn die IP-Adresse des Systems z. B. 192.168.1.20 lautet, geben Sie "http://192.168.1.20/wcd/top.xml" ein.
3
Klicken Sie auf [FinisherManager].
4
Klicken Sie auf [TU-510 Profile Manager].
5
Ausführliche Informationen über die unten aufgeführten Einstellungen finden Sie der Beschreibung der jeweiligen Elemente.
Vierkantenbeschnitt (Rillen)
In diesem Abschnitt wird die Konfiguration von Beschnittprofilen für den Vierkantenbeschnitt (Rillen) beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1

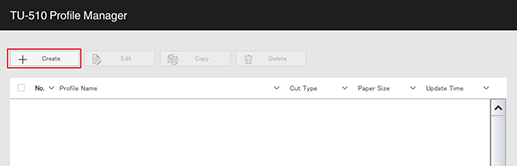

Klicken Sie auf [Create].
2

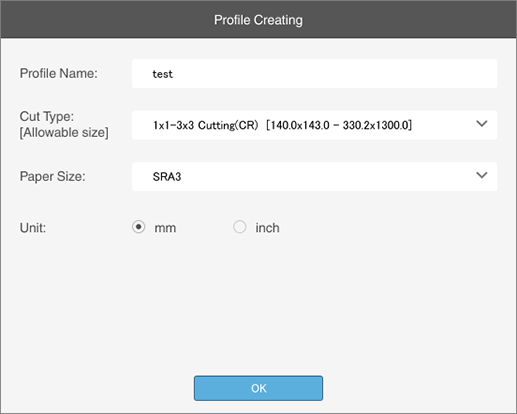

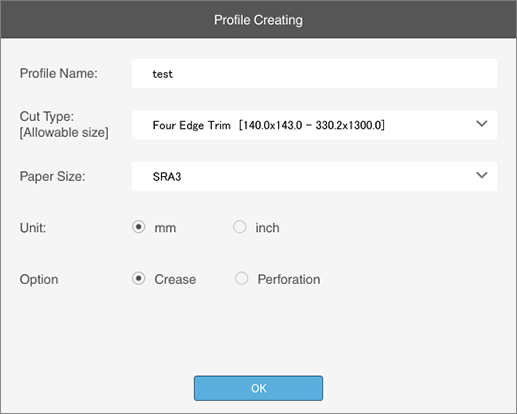

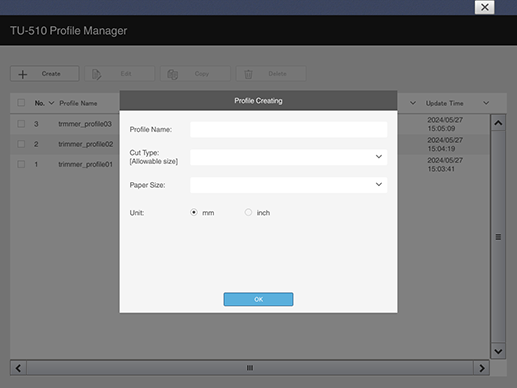

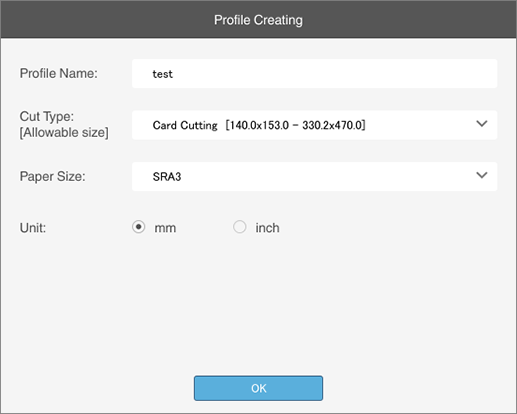

Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([Four Edge Trim]), [Paper Size], [Unit], [Option] ([Crease]) fest.
Unterstützte Papierformate: (Breite) 140,0 mm bis 330,2 mm, (Länge) 153,0 mm bis 1300,0 mm/(Breite) 5,51" bis 13", (Länge) 6,02" bis 51,18"
3

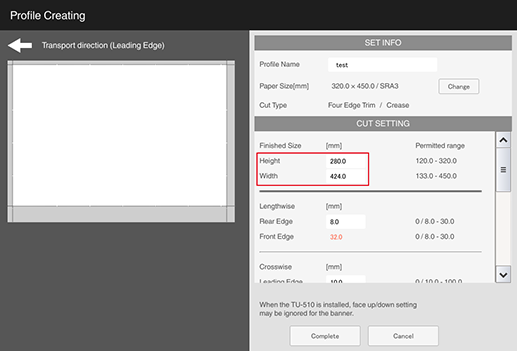

Geben Sie die Werte für [Finished Size] - [Height] und [Width] ein.
4

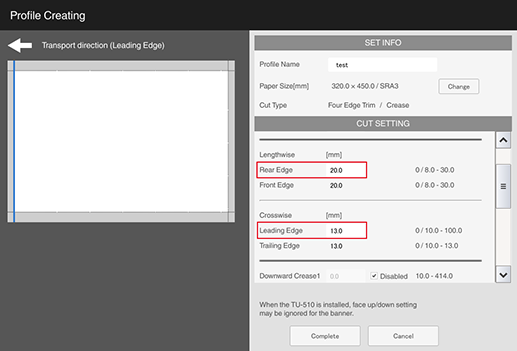

Geben Sie die Werte für [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Finished Size] - [Height] (a) und [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1). Ausführliche Informationen über die Beschränkungen finden Sie unter "Beschränkungen für den Vierkantenbeschnitt/das Rillen" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Beschränkungen für die Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie den eingegebenen Wert oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch eingestellt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
5
Tragen Sie gegebenenfalls die gewünschten Angaben unter [Downward Crease1] bis [Downward Crease5] und [Upward Crease1] bis [Upward Crease5] ein.
In Abhängigkeit von der Ausgabegröße und der Einstellungsposition können bis zu 5 abwärtskonvexe bzw. aufwärtskonvexe Rillen festgelegt werden.
Die Rillenpositionen werden auf einen Abstand von 10,0 mm/0,39" oder mehr vom Beschnittbereich und die Rillenintervalle auf 1,0 mm/0,04" oder mehr eingestellt.
6
Dieser Abschnitt enthält Beispieleinstellungen für [Four Edge Trim / Crease].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 3" (Beschreibung im Anschluss an die Vorgehensweise).
7
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.

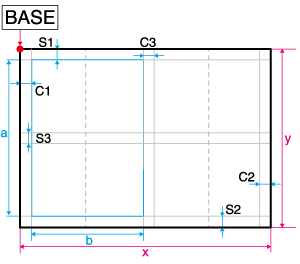

Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 153,0 mm bis 1300,0 mm/6,02" bis 51,18" |
y | Papierformat (vertikale Breite) | 140,0 mm bis 330,2 mm/5,51" bis 13" |
Einschränkungen beim Vierkantenbeschnitt/Rillen | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" oder mehr |
b | [Finished Size] - [Width] | 133,0 mm/5,24" oder mehr |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" (ohne) oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. Es ist nicht möglich, nur die [Rear Edge] (Größe der zu beschneidenden Oberkante) oder nur die [Front Edge] (Größe der zu beschneidenden Unterkante) zu beschneiden. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 0 mm/0" (ohne) oder 10,0 mm bis 100,0 mm/0,39" bis 3,94" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 0 mm/0" (ohne) oder 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Vierkantenbeschnitt/Rillen |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[Downward Crease1] an [Downward Crease5] | Deaktiviert |
[Upward Crease1] an [Upward Crease5] | Deaktiviert |

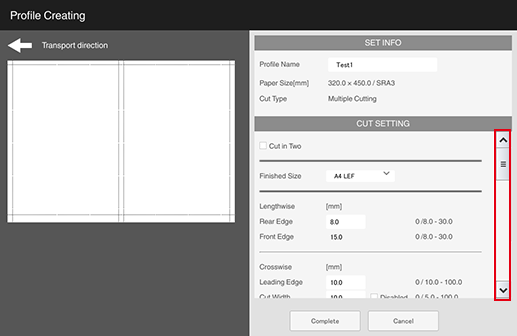

Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Einstellungsbeispiel 2 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Vierkantenbeschnitt/Rillen |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 420.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 18.0 |
[Crosswise] - [Trailing Edge] | 12,0 (automatische Einstellung) |
[Downward Crease1] | 70.0 |
[Downward Crease2] | 210.0 |
[Downward Crease3] | 350.0 |
[Downward Crease4] an [Downward Crease5] | Deaktiviert |
[Upward Crease1] | 140.0 |
[Upward Crease2] | 280.0 |
[Upward Crease3] an [Upward Crease5] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |

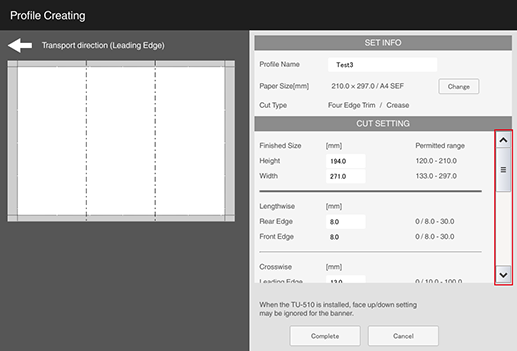

Einstellungsbeispiel 3 (Papierformat: A4 SEF, Einheit: mm) | |
|---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Vierkantenbeschnitt/Rillen |
[Finished Size] - [Height] | 194.0 |
[Finished Size] - [Width] | 271.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 8,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[Downward Crease1] | 90.0 |
[Downward Crease2] | 180.0 |
[Downward Crease3] an [Downward Crease5] | Deaktiviert |
[Upward Crease1] an [Upward Crease5] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Vierkantenbeschnitt (Perforation)
In diesem Abschnitt wird die Konfiguration von Beschnittprofilen für den Vierkantenbeschnitt (Perforation) beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1
Klicken Sie auf [Create].
2
Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([Four Edge Trim]), [Paper Size], [Unit], [Option] ([Perforation]) fest.
Unterstützte Papierformate: (Breite) 140,0 mm bis 330,2 mm, (Länge) 153,0 mm bis 487,7 mm/(Breite) 5,51" bis 13", (Länge) 6,02" bis 19,20"
3
Geben Sie die Werte für [Finished Size] - [Height] und [Width] ein.
4

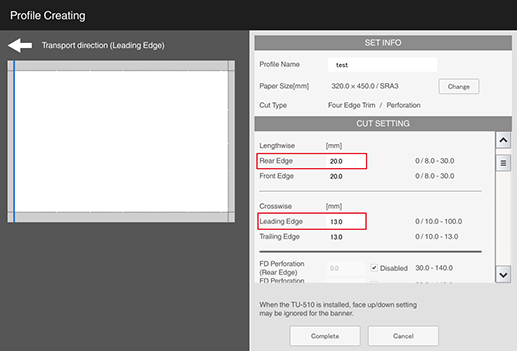

Geben Sie die Werte für [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Finished Size] - [Height] (a) und [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1). Ausführliche Informationen über die Beschränkungen finden Sie unter "Beschränkungen für den Vierkantenbeschnitt/das Perforieren" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Beschränkungen für die Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie den eingegebenen Wert oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch eingestellt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
5

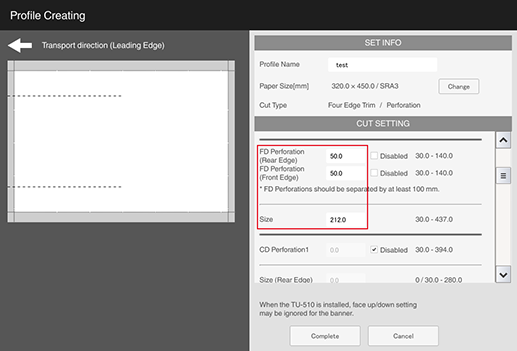

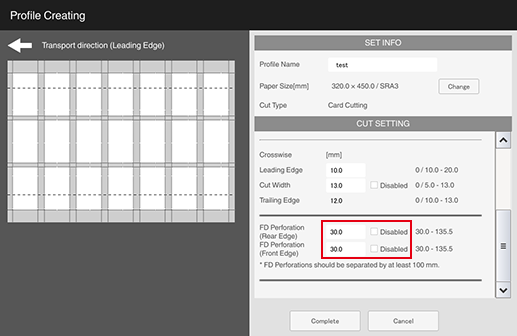

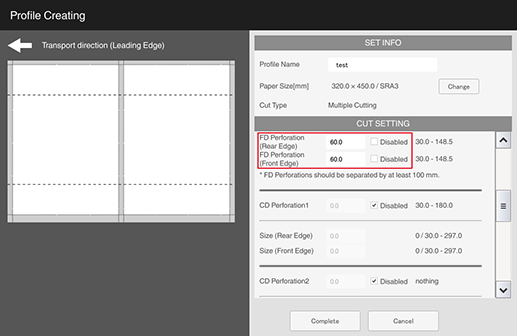

Tragen Sie gegebenenfalls die gewünschten Angaben unter [FD Perforation (Rear Edge)] und [FD Perforation (Front Edge)], [Size] ein.
Die Perforationspositionen werden auf einen Abstand von 30 mm/1,18" oder mehr vom Beschnittbereich und die Perforationsintervalle auf 100,0 mm/3,94" oder mehr eingestellt.
Stellen Sie [Size] auf 30 mm/1,18" oder mehr ein.
6

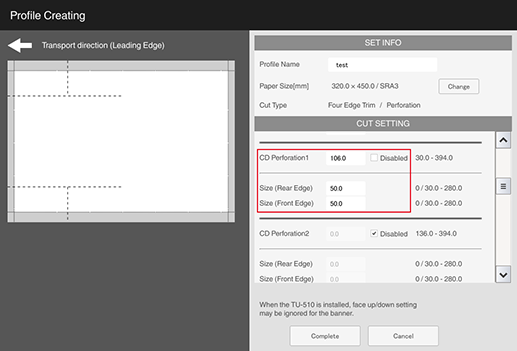

Tragen Sie gegebenenfalls die gewünschten Angaben unter [CD Perforation1] bis [CD Perforation10] oder [Size (Rear Edge)] und [Size (Front Edge)] ein.
In Abhängigkeit von der Ausgabegröße und der Einstellungsposition können bis zu 10 Perforationen festgelegt werden.
Die Perforationspositionen werden auf einen Abstand von 30,0 mm/1,18" oder mehr vom Beschnittbereich und die Perforationsintervalle auf 30,0 mm/1,18" oder mehr eingestellt.
Stellen Sie [Size (Rear Edge)] und [Size (Front Edge)] auf 30,0 mm/1,18" oder mehr ein.
7
Dieser Abschnitt enthält Beispieleinstellungen für [Four Edge Trim / Perforation].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 3" (Beschreibung im Anschluss an die Vorgehensweise).
8
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.
Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 153,0 mm bis 487,7 mm/6,02" bis 19,20" |
y | Papierformat (vertikale Breite) | 140,0 mm bis 330,2 mm/5,51" bis 13" |
Einschränkungen beim Vierkantenbeschnitt/bei der Perforation | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" oder mehr |
b | [Finished Size] - [Width] | 133,0 mm/5,24" oder mehr |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" (ohne) oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. Es ist nicht möglich, nur die [Rear Edge] (Größe der zu beschneidenden Oberkante) oder nur die [Front Edge] (Größe der zu beschneidenden Unterkante) zu beschneiden. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 0 mm/0" (ohne) oder 10,0 mm bis 100,0 mm/0,39" bis 3,94" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 0 mm/0" (ohne) oder 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Vierkantenbeschnitt/Perforation |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | Deaktiviert |
[FD Perforation (Front Edge)] | Deaktiviert |
[CD Perforation1] an [CD Perforation10] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Einstellungsbeispiel 2 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Vierkantenbeschnitt/Perforation |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | 50.0 |
[FD Perforation (Front Edge)] | 50.0 |
[Size] | 212.0 |
[CD Perforation1] | 106.0 |
[Size (Rear Edge)] | 50.0 |
[Size (Front Edge)] | 50.0 |
[CD Perforation2] | 212.0 |
[Size (Rear Edge)] | 280.0 |
[Size (Front Edge)] | 0.0 |
[CD Perforation3] an [CD Perforation10] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |

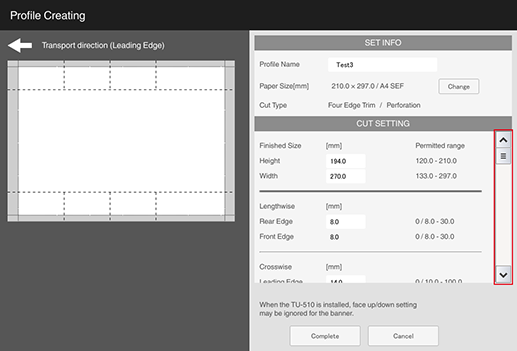

Einstellungsbeispiel 3 (Papierformat: A4 SEF, Einheit: mm) | |
|---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Vierkantenbeschnitt/Perforation |
[Finished Size] - [Height] | 194.0 |
[Finished Size] - [Width] | 270.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 8,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 14.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | 30.0 |
[FD Perforation (Front Edge)] | 30.0 |
[Size] | 283.0 |
[CD Perforation1] | 60.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation2] | 120.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation3] | 180.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation4] an [CD Perforation10] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Mehrfachbeschnitt
In diesem Abschnitt wird die Konfiguration von Beschnittprofilen für den Mehrfachbeschnitt beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1
Klicken Sie auf [Create].
2
Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([Multiple Cutting]), [Paper Size], [Unit] fest.
Verfügbare Papierformate: (Quer) 140,0 mm bis 330,2 mm, (längs) 266,0 mm bis 487,7 mm/(quer) 5,51" bis 13", (längs) 10,47" bis 19,20"
3
Aktivieren Sie das Kontrollkästchen [Cut in Two], wenn Sie das Papier in gleich große Blätter schneiden möchten.
Gehen Sie zu Schritt 6.
4
Wählen Sie [Finished Size].
Wenn [Custom Size] ausgewählt ist, legen Sie die Werte für [Height] und [Width] fest.
Die auswählbaren Standardformate variieren in Abhängigkeit vom ausgewählten Papierformat.
5
Geben Sie die Werte für [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) und [Cut Width] ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3). Ausführliche Informationen über die Beschränkungen finden Sie unter "Beschränkungen für den Mehrfachbeschnitt" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Beschränkungen für die Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie den eingegebenen Wert oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie die Werte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch festgelegt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
6
Tragen Sie gegebenenfalls die gewünschten Angaben unter [FD Perforation (Rear Edge)] und [FD Perforation (Front Edge)], [Size] ein.
Die Perforationspositionen werden auf einen Abstand von 30 mm/1,18" oder mehr vom Beschnittbereich und die Perforationsintervalle auf 100,0 mm/3,94" oder mehr eingestellt.
Die Länge der Perforation in Einzugsrichtung wird auf die Breite des Papierformats eingestellt (sie kann nicht nur bis zur Hälfte des Papiers festgelegt werden).
7
Tragen Sie gegebenenfalls die gewünschten Angaben unter [CD Perforation1] bis [CD Perforation5] oder [Size (Rear Edge)] und [Size (Front Edge)] ein.
In Abhängigkeit von der Ausgabegröße und der Einstellungsposition können bis zu 5 Perforationen festgelegt werden.
Die Perforationspositionen werden auf einen Abstand von 30,0 mm/1,18" oder mehr vom Beschnittbereich und die Perforationsintervalle auf 30,0 mm/1,18" oder mehr eingestellt.
Stellen Sie [Size (Rear Edge)] und [Size (Front Edge)] auf 30,0 mm/1,18" oder mehr ein.
8
Dieser Abschnitt enthält Beispieleinstellungen für [Multiple Cutting].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 2" (Beschreibung im Anschluss an die Vorgehensweise).
9
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.
Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 266,0 mm bis 487,7 mm/10,47" bis 19,2" |
y | Papierformat (vertikale Breite) | 140,0 mm bis 330,2 mm/5,51" bis 13" |
Grenzwerte für den Mehrfachbeschnitt | ||
|---|---|---|
a | [Finished Size] | A4 LEF, LTR LEF, SRA4 LEF, B5 LEF, A5 SEF, A5 LEF, B6 SEF, 9 e 11 LEF, 8 e 13 LEF, 16K LEF, 5,5 e 8,5 SEF, 5,5 e 8,5 LEF, benutzerdefiniertes Format (quer 120,0 mm bis 330,2 mm, längs 133,0 mm bis 243,8 mm/quer 4,72" bis 13", längs 5,24" bis 9,60" mm) |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" (ohne) oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. Es ist nicht möglich, nur die [Rear Edge] (Größe der zu beschneidenden Oberkante) oder nur die [Front Edge] (Größe der zu beschneidenden Unterkante) zu beschneiden. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 0 mm/0" (ohne) oder 10,0 mm bis 100 mm/0,39" bis 3,94" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 0 mm/0" (ohne) oder 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (ohne) oder 5,0 mm bis 100,0 mm/0,20" bis 3,94" |
Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Mehrfachbeschnitt |
[Finished Size] | A4 LEF |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 15,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | Deaktiviert |
[FD Perforation (Front Edge)] | Deaktiviert |
[CD Perforation1] an [CD Perforation5] | Deaktiviert |
 | |

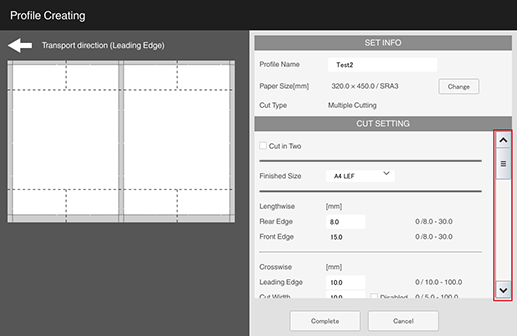

Einstellungsbeispiel 2 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Mehrfachbeschnitt |
[Finished Size] | A4 LEF |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 15,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | 50.0 |
[FD Perforation (Front Edge)] | 50.0 |
[CD Perforation1] | 106.0 |
[Size (Rear Edge)] | 50.0 |
[Size (Front Edge)] | 50.0 |
[CD Perforation2] an [CD Perforation5] | Deaktiviert |
 | |
Kartenbeschnitt
In diesem Abschnitt wird die Konfiguration von Beschnittprofilen für den Kartenbeschnitt beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1
Klicken Sie auf [Create].
2
Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([Card Cutting]), [Paper Size], [Unit] fest.
Unterstützte Papierformate: (Breite) 287,0 mm bis 330,2 mm, (Länge) 370,0 mm bis 457,2 mm/(Breite) 11,30" bis 13", (Länge) 14,57" bis 18"
3

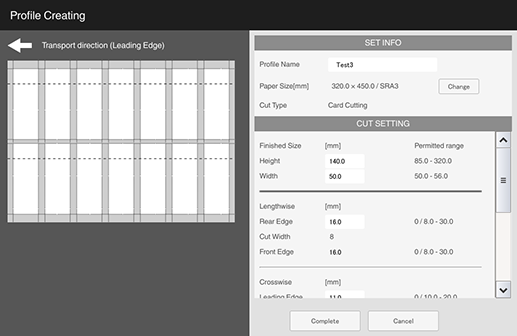

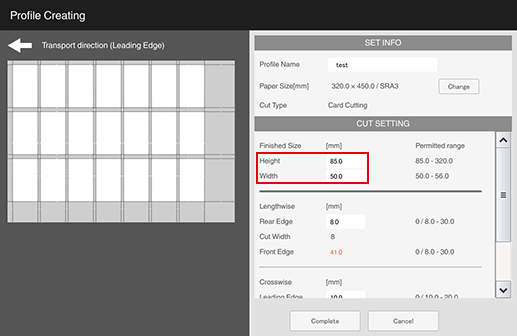

Geben Sie die Werte für [Finished Size] - [Height] und [Width] ein.
4
Geben Sie die Werte für [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) und [Cut Width] ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Finished Size] - [Height] (a) und [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3). Ausführliche Informationen über die Beschränkungen finden Sie unter "Beschränkungen für den Kartenbeschnitt" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Beschränkungen für die Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie die Einstellungswerte oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie die Werte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch festgelegt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
- [Lengthwise] - [Cut Width] (S3) ist fest auf 8 mm eingestellt (kann je nach Produktionszeitraum variieren).
- Wenn das Papierformat auf SRA3 oder 12 e 18 eingestellt ist, ist die maximale Anzahl von Karten 3 e 7 Reihen = 21 Karten.
5
Dieser Abschnitt enthält Beispieleinstellungen für [Card Cutting].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 2" (Beschreibung im Anschluss an die Vorgehensweise).
6
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.
Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 370,0 mm bis 457,2 mm/14,57" bis 18" |
y | Papierformat (vertikale Breite) | 287,0 mm bis 330,2 mm/11,30" bis 13" |
Grenzwerte für den Kartenbeschnitt | ||
|---|---|---|
a | [Finished Size] - [Height] | 85,0 mm bis 92,0 mm/3,35" bis 3,62" |
b | [Finished Size] - [Width] | 50,0 mm bis 56,0 mm/1,97" bis 2,2" |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
S3 | [Lengthwise] - [Cut Width] | 8,0 mm/0,31" (fest eingestellt)* |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 10,0 mm bis 20,0 mm/0,39" bis 0,79" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (ohne) oder 5,0 mm bis 13,0 mm/0,20" bis 0,51" |
*: Kann je nach Produktionszeitraum variieren.

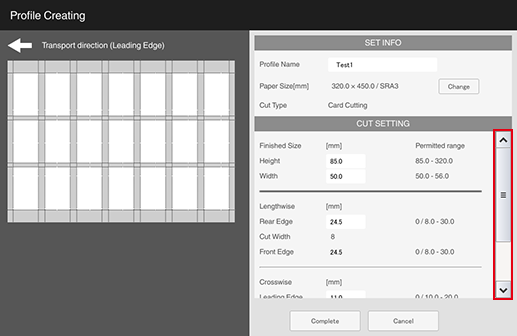

Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Kartenbeschnitt |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 50.0 |
[Lengthwise] - [Rear Edge] | 24.5 |
[Lengthwise] - [Cut Width] | 8 (fest eingestellt)* |
[Lengthwise] - [Front Edge] | 24,5 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 11.0 |
[Crosswise] - [Cut Width] | 13.0 |
[Crosswise] - [Trailing Edge] | 11,0 (automatische Einstellung) |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
*: Kann je nach Produktionszeitraum variieren.
Einstellungsbeispiel 2 (Papierformat: A3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Kartenbeschnitt |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 50.0 |
[Lengthwise] - [Rear Edge] | 13.0 |
[Lengthwise] - [Cut Width] | 8 (fest eingestellt)* |
[Lengthwise] - [Front Edge] | 13,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 11.0 |
[Crosswise] - [Cut Width] | 8.0 |
[Crosswise] - [Trailing Edge] | 11,0 (automatische Einstellung) |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
*: Kann je nach Produktionszeitraum variieren.
[1x1-3x3 Cutting(CR)]
In diesem Abschnitt wird die Konfiguration von benutzerdefinierten Beschnittprofilen (Rillenprofilen) beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1
Wählen Sie [Create].
2
Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([1x1-3x3 Cutting(CR)]), [Paper Size], [Unit] fest.
Verfügbare Papierformate: (Quer) 140,0 mm bis 330,2 mm, (längs) 143,0 mm bis 487,7 mm/(quer) 5,51" bis 13", (längs) 5,63" bis 19,20"
3

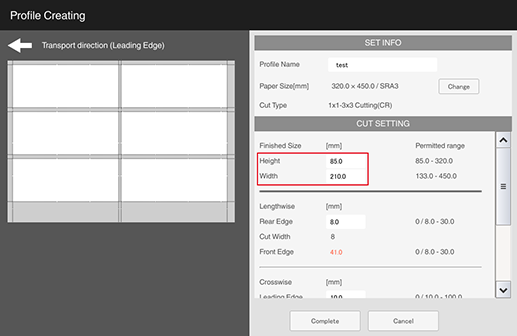

Geben Sie die Werte für [Finished Size] - [Height] und [Width] ein.
4

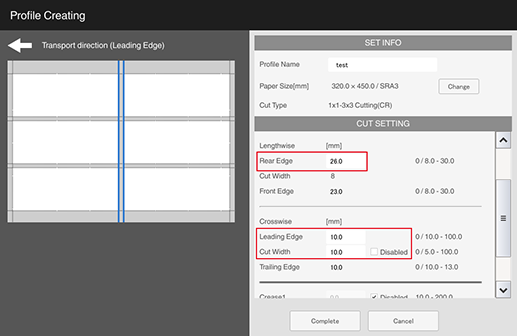

Geben Sie die Werte für [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) und [Cut Width] ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Finished Size] - [Height] (a) und [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3). Ausführliche Informationen über die Beschränkungen finden Sie unter "Beschränkungen für den 1x1-3x3 Beschnitt (CR)" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Beschränkungen für die Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie die Einstellungswerte oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie die Werte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch festgelegt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
- [Lengthwise] - [Cut Width] (S3) ist fest auf 8 mm eingestellt (kann je nach Produktionszeitraum variieren).
5
Tragen Sie gegebenenfalls die gewünschten Angaben unter [Crease1] bis [Rille5] ein.
In Abhängigkeit von der Ausgabegröße (Anzahl) können bis zu 5 Rillen festgelegt werden.
Für das Schneiden in Einzugsrichtung und das Anfertigen von 2 Montagen können Sie die Position von [Crease1] und [Rille2] für maximal 2 Rillenpositionen festlegen.
Für das Schneiden in Einzugsrichtung und das Anfertigen von 3 Montagen kann lediglich die Rillenposition [Crease1] festgelegt werden.
Die Rillenpositionen werden auf einen Abstand von 10,0 mm/0,40" oder mehr vom Beschnittbereich und die Rillenintervalle auf 1,0 mm/0,04" oder mehr eingestellt.
6
Dieser Abschnitt enthält Beispieleinstellungen für [1x1-3x3 Cutting(CR)].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 2" (Beschreibung im Anschluss an die Vorgehensweise).
7
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.
Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 143,0 mm bis 487,7 mm/5,6" bis 19,20" |
y | Papierformat (vertikale Breite) | 140,0 mm bis 330,2 mm/5,51" bis 13" |
Einschränkungen beim 1x1-3x3 Beschnitt (CR) | ||
|---|---|---|
a | [Finished Size] - [Height] | 85,0 mm/3,35" oder höher |
b | [Finished Size] - [Width] | 133,0 mm/5,24" oder höher |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" (ohne) oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. Es ist nicht möglich, nur die [Rear Edge] (Größe der zu beschneidenden Oberkante) oder nur die [Front Edge] (Größe der zu beschneidenden Unterkante) zu beschneiden. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
S3 | [Lengthwise] - [Cut Width] | 8,0 mm/0,31" (fest eingestellt)* |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 0 mm/0" (ohne) oder 10,0 mm bis 100 mm/0,39" bis 3,94" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 0 mm/0" (ohne) oder 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" oder 5,0 mm bis 100 mm/0,20" bis 3,94" |
*: Kann je nach Produktionszeitraum variieren.
Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | 1x1-3x3 Beschnitt (CR) |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 210.0 |
[Lengthwise] - [Rear Edge] | 26.0 |
[Lengthwise] - [Cut Width] | 8 (fest eingestellt)* |
[Lengthwise] - [Front Edge] | 23,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (automatische Einstellung) |
[Crease1], [Rille2] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
*: Kann je nach Produktionszeitraum variieren.
Einstellungsbeispiel 2 (Papierformat: A3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | 1x1-3x3 Beschnitt (CR) |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 400.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Cut Width] | 8 (fest eingestellt)* |
[Lengthwise] - [Front Edge] | 18,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | Deaktiviert |
[Crosswise] - [Trailing Edge] | 10,0 (automatische Einstellung) |
[Crease1] | 60.0 |
[Rille2] | 200.0 |
[Crease3] | 340.0 |
[Crease4], [Rille5] | Deaktiviert |

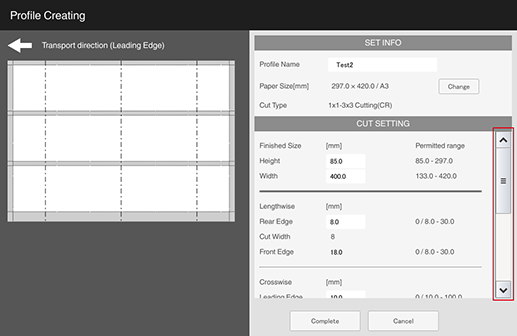

Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
*: Kann je nach Produktionszeitraum variieren.
[1x1-1x3 Cutting(PE)]
In diesem Abschnitt wird die Konfiguration von benutzerdefinierten Beschnittprofilen (Perforationsprofilen) beschrieben.
HINWEIS
- Die Beschnitteinheit TU-510 hat je nach Produktionszeitraum unterschiedliche Spezifikationen. Numerische Werte wie das Papierformat können variieren. Ausführliche Informationen über die Spezifikationen der einzelnen Versionen finden Sie hier: [Beschnittprofil] oder hier: Beschnitteinheit TU-510.
1
Wählen Sie [Create].
2
Legen Sie die Parameter für [Profile Name] oder [Cut Type] ([1x1-1x3 Cutting(PE)]), [Paper Size], [Unit] fest.
Verfügbare Papierformate: (Quer) 140,0 mm bis 330,2 mm, (längs) 143,0 mm bis 487,7 mm/(quer) 5,51" bis 13", (längs) 5,63" bis 19,20"
3

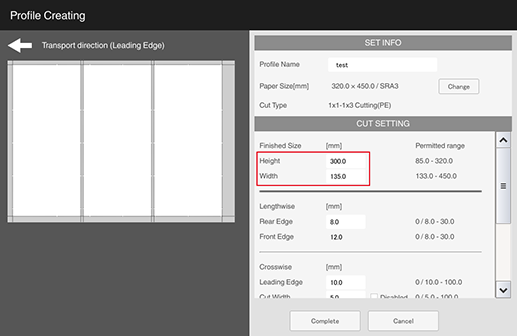

Geben Sie die Werte für [Finished Size] - [Height] und [Width] ein.
4

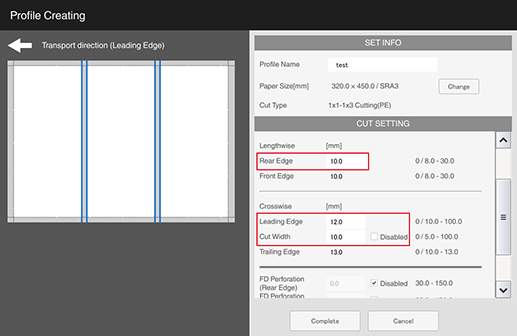

Geben Sie die Werte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) ein.
Verwenden Sie die Einstellungswerte für [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) als Startpunkte für die Basispunkte, so wie in der Abbildung dargestellt. Legen Sie die Schnittposition so fest, dass das zu verwendende Papier auf die gewünschte Endgröße geschnitten wird.
Tipps
- Es gelten Beschränkungen für die Einstellungswerte für [Finished Size] - [Height] (a) und [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3). Ausführliche Informationen über die Beschränkungen finden Sie unter "1x1-1x3 Beschneiden (PE) Beschränkungen" (Beschreibung im Anschluss an die Vorgehensweise).
- Es gibt Elemente, mit denen Sie die Begrenzungen der Einstellungswerte ändern können. Informationen über die entsprechenden Änderungen erhalten Sie von Ihrem Servicetechniker.
- Eine Fehlermeldung wird angezeigt, wenn ein Wert eingestellt wird, der außerhalb des zulässigen Bereichs liegt. In dem Fall kann das Beschnittprofil nicht erstellt werden. Wenn eine Fehlermeldung angezeigt wird, überprüfen Sie die Einstellungswerte oder ändern Sie das verwendete Papierformat. Ausführliche Informationen über die unterstützten Papierformate finden Sie unter "Zulässige Papierformate" (Beschreibung im Anschluss an die Vorgehensweise).
- Wenn Sie die Werte für [Lengthwise] - [Rear Edge] (S1) und [Crosswise] - [Leading Edge] (C1) und [Cut Width] (C3) eingeben, werden [Lengthwise] - [Front Edge] (S2) und [Crosswise] - [Trailing Edge] (C2) automatisch festgelegt. Wenn die Grenzwerte von [Lengthwise] - [Front Edge] und [Crosswise] - [Trailing Edge] überschritten werden, tritt ein Fehler auf. Beachten Sie unbedingt die Grenzwerte für die einzelnen Einstellungswerte.
5

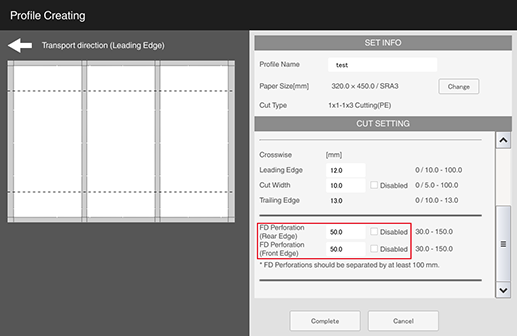

Tragen Sie gegebenenfalls die gewünschten Angaben unter [FD Perforation (Rear Edge)] und [FD Perforation (Front Edge)] ein.
Die Perforationspositionen sind auf einen Abstand von 30 mm/1,18" oder mehr vom Beschnittbereich eingestellt. Wenn die Perforationspositionen auf 2 eingestellt sind, stellen Sie den Abstand zwischen der hinteren und der vorderen Perforationsposition auf 100 mm/3,94" oder mehr ein.
Die Länge der Perforation in Einzugsrichtung wird auf die Breite des Papierformats eingestellt (sie kann nicht nur bis zur Hälfte des Papiers festgelegt werden).
6
Dieser Abschnitt enthält Beispieleinstellungen für [1x1-1x3 Cutting(PE)].
Ausführliche Informationen zu Einstellungsbeispielen finden Sie unter "Einstellungsbeispiel 1" bis "Einstellungsbeispiel 2" (Beschreibung im Anschluss an die Vorgehensweise).
7
Klicken Sie auf [Complete].
Das erstellte Beschnittprofil ist gespeichert.
Zulässige Papierformate | ||
|---|---|---|
X | Papierformat (horizontale Breite) | 143,0 mm bis 487,7 mm/5,63" bis 19,20" |
y | Papierformat (vertikale Breite) | 140,0 mm bis 330,2 mm/5,51" bis 13" |
Einschränkungen beim 1x1-1x3 Beschnitt (PE) | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" oder höher |
b | [Finished Size] - [Width] | 133,0 mm/5,24" oder höher |
S1 | [Lengthwise] - [Rear Edge] (Größe der zu beschneidenden Oberkante) | 0 mm/0" (ohne) oder 8,0 mm bis 30,0 mm/0,31" bis 1,18" Stellen Sie den Unterschied zwischen [Rear Edge] (Größe der zu beschneidenden Oberkante) und [Front Edge] (Größe der zu beschneidenden Unterkante) auf einen Wert im Bereich bis 10,0 mm/0,39" ein. Es ist nicht möglich, nur die [Rear Edge] (Größe der zu beschneidenden Oberkante) oder nur die [Front Edge] (Größe der zu beschneidenden Unterkante) zu beschneiden. |
S2 | [Lengthwise] - [Front Edge] (Größe der zu beschneidenden Unterkante) | |
C1 | [Crosswise] - [Leading Edge] (Größe der zu beschneidenden Vorderkante) | 0 mm/0" (ohne) oder 10,0 mm bis 100 mm/0,39" bis 3,94" |
C2 | [Crosswise] - [Trailing Edge] (Größe der zu beschneidenden Hinterkante) | 0 mm/0" (ohne) oder 10,0 mm bis 13,0 mm/0,39" bis 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (ohne) oder 5,0 mm bis 100 mm/0,20" bis 3,94" |
Einstellungsbeispiel 1 (Papierformat: SRA3, Einheit: mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | 1x1-1x3 Beschnitt (PE) |
[Finished Size] - [Height] | 300.0 |
[Finished Size] - [Width] | 135.0 |
[Lengthwise] - [Rear Edge] | 10.0 |
[Lengthwise] - [Front Edge] | 10,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 12.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 13,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | Deaktiviert |
[FD Perforation (Front Edge)] | Deaktiviert |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Einstellungsbeispiel 2 (Papierformat: A3, Einheit: mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | 1x1-1x3 Beschnitt (PE) |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 400.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 9,0 (automatische Einstellung) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | Deaktiviert |
[Crosswise] - [Trailing Edge] | 10,0 (automatische Einstellung) |
[FD Perforation (Rear Edge)] | 80.0 |
[FD Perforation (Front Edge)] | 80.0 |
Wenn das Element, das Sie festlegen möchten, nicht angezeigt wird, scrollen Sie den Bildschirm mit dem Schieber nach unten. | |
 | |
Aufrufen der Beschnitteinstellungen
Die 4 in Schritt 2 beschriebenen Funktionen auf Workflow für das Drucken mit Beschnitt beschriebenen 5 Funktionen kann folgendermaßen erfolgen.
Tipps
Richten Sie nach der Auswahl eines Beschnittprofils auch die Einstellungen für das Ausgabefach ein. Der Druck wird nicht gestartet, wenn das Ausgabeziel nicht ordnungsgemäß festgelegt wurde. Folgende Fächer können in den entsprechenden Beschnittmodi für die Ausgabe verwendet werden.
- [Four Edge Trim] : Nebenablage der Beschnitteinheit TU-510, nachgelagerter Finisher (Ausgabepapierlänge von 133,0 mm/5,24" oder mehr, 488,0 mm/19,21" oder weniger.
- [Multiple Cutting]: Nebenablage unter Beschnitteinheit TU-510
- [Card Cutting]: Kartenablage unter Beschnitteinheit TU-510
- [1x1-3x3 Cutting(CR)]: Nebenablage unter Beschnitteinheit TU-510
- [1x1-1x3 Cutting(PE)]: Nebenablage unter Beschnitteinheit TU-510
[HAUPTEINHEIT] - [JOBLISTE] - [Job-Ticket bearb.] - [Beschnitt]
[HAUPTEINHEIT] - [JOBLISTE] - [Job-Ticket bearb.] - [Ausgabefach]
[HAUPTEINHEIT] - [KOPIE] - [Ausgabeeinst.] - [Beschnitt]
PS-Plugin-Treiber - [Finishing]
AccurioPro Print Manager - [Finishing]
Vorgehensweise beim Drucken mit Beschnitt
In diesem Abschnitt wird die Vorgehensweise beim Drucken mit Beschnitt mit dem PS-Plugin-Treiber beschrieben.
1
Öffnen Sie die Datei in der Anwendung und klicken Sie auf [Drucken] im Menü [Datei].
2
Wählen Sie den für den Druck zu verwendenden Drucker aus und klicken Sie auf [Eigenschaften].
3
Klicken Sie auf das Register [Finishing] und wählen Sie das Beschnittprofil, das Sie für den Druck verwenden möchten, in der Menüliste [Beschnittprofil] aus.
Wenn Sie das Beschnittprofil im Kartenbeschnittmodus verwenden möchten, wählen Sie das zu verwendende Papierfach und die Einfügeposition für das Trennpapier unter [Zwischenpapier für Kartenschnitt] aus.
Konfigurieren Sie nach der Auswahl eines Beschnittprofils auch die Einstellungen für das [Ausgabefach].
Klicken Sie auf "
", um die Beschnittprofil-Menüliste mit den aktuellsten Informationen zu aktualisieren.
4
Wählen Sie zum Beschneiden von Deckblättern das entsprechende Beschnittprofil in der Menüliste [Beschnittprofil für Deckblatt] aus.
Klicken Sie auf "
", um die Beschnittprofil-Menüliste mit den aktuellsten Informationen zu aktualisieren.
5
Um das Papier in der Beschnitteinheit zu wende, aktivieren Sie das Kontrollkästchen [Papier in Beschnitteinheit wenden].
6
Geben Sie die Anzahl der [Kopien], die gedruckt werden sollen, im Bildschirm [Drucken] ein und klicken Sie auf [Drucken].
in der oberen rechten Ecke einer Seite klicken oder tippen, wechselt es zu
und wird als Lesezeichen registriert.
