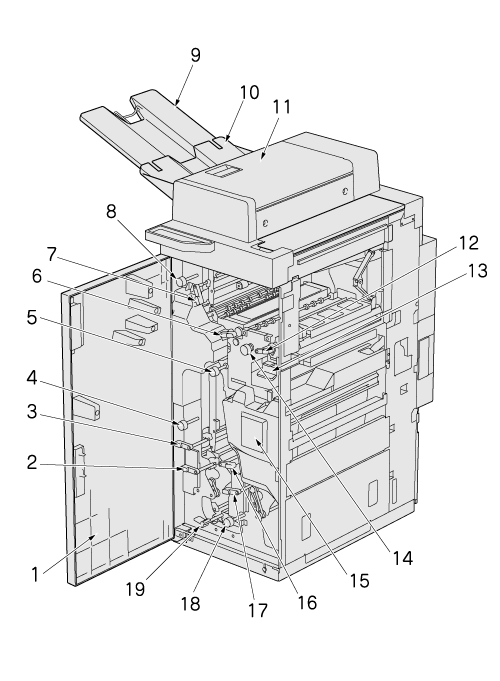

Unidad de relé RU-702

N.º	Nombre	Descripción
1	Puerta frontal de la unidad de relé	Se abre para permitir eliminar papel atascado.
2	Palanca [RU12]	Se abre hacia la derecha para retirar el papel atascado.
3	Palanca [RU13]	Se abre hacia la derecha para retirar el papel atascado.
4	Mando [RU14]	Se gira para permitir la extracción del papel atascado.
5	Mando [RU7]	Se gira para permitir la extracción del papel atascado.
6	Palanca [RU4]	Se abre hacia arriba para eliminar papel atascado.
7	Palanca [RU5]	Se abre hacia la derecha para retirar el papel atascado.
8	Mando [RU6]	Se gira para permitir la extracción del papel atascado.
9	Ampliación de bandeja de purga	Se extrae automáticamente para inspeccionar papeles de tamaño grande.
10	Bandeja purga	Retiene el papel de salida que no se ajusta a los estándares.
11	Cubierta superior	Se abre hacia arriba para eliminar papel atascado.
12	Palanca [RU1]	Se abre hacia arriba para eliminar papel atascado.
13	Palanca [RU2]	Se engancha y se abre hacia abajo para eliminar el papel atascado.
14	Mando [RU3]	Se gira para permitir la extracción del papel atascado.
15	Pantalla de posición de atasco	Indica la posición de papel atascado mediante los indicadores LED.
16	Palanca [RU8]	Se abre hacia la izquierda para permitir la extracción del papel atascado.
