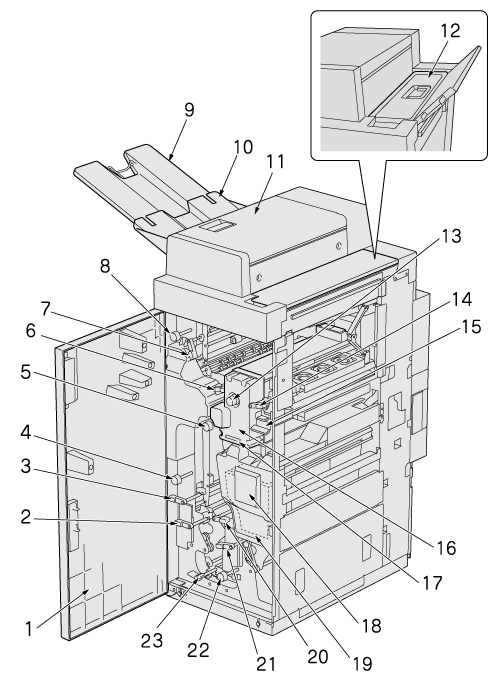

N.º | Nombre | Descripción |
---|---|---|
1 | Puerta frontal de la unidad de relé | Se abre para permitir eliminar papel atascado. |
2 | Palanca [RU12] | Se abre hacia la derecha para retirar el papel atascado. |
3 | Palanca [RU13] | Se abre hacia la derecha para retirar el papel atascado. |
4 | Mando [RU14] | Se gira para permitir la extracción del papel atascado. |
5 | Mando [RU7] | Se gira para permitir la extracción del papel atascado. |
6 | Palanca [RU4] | Se abre hacia arriba para eliminar papel atascado. |
7 | Palanca [RU5] | Se abre hacia la derecha para retirar el papel atascado. |
8 | Mando [RU6] | Se gira para permitir la extracción del papel atascado. |
9 | Extensión de bandeja secundaria | Se extrae para colocar papel de tamaño grande en la bandeja secundaria. |
10 | Bandeja secundaria | Contiene los juegos que se imprimen sin separación. |
11 | Cubierta superior | Se abre hacia arriba para eliminar papel atascado. |
12 | Depósito de suministro | Extraiga este depósito y rellénelo con agua. |
13 | Mando [HM1] | Se gira para permitir la extracción del papel atascado. |
14 | Palanca [RU1] | Se abre hacia arriba para eliminar papel atascado. |
15 | Palanca [RU2] | Se engancha y se abre hacia abajo para eliminar el papel atascado. |
16 | Humidificador HM-103 (opcional) | Humedece ambas caras del papel de impresión para alisarlo. |
17 | Asa [HM2] | Se utiliza para retirar la unidad cuando se producen atascos. |
18 | Pantalla de posición de atasco | Indica la posición de papel atascado mediante los indicadores LED. |
19 | Depósito de almacenamiento de agua | Sirve para almacenar el agua procedente del depósito de suministro. |
20 | Palanca [RU8] | Se abre hacia la izquierda para permitir la extracción del papel atascado. |
21 | Palanca [RU9] | Se extrae hacia arriba y se abre hacia la derecha para eliminar el papel atascado. |
22 | Mando [RU10] | Se gira para permitir la extracción del papel atascado. |

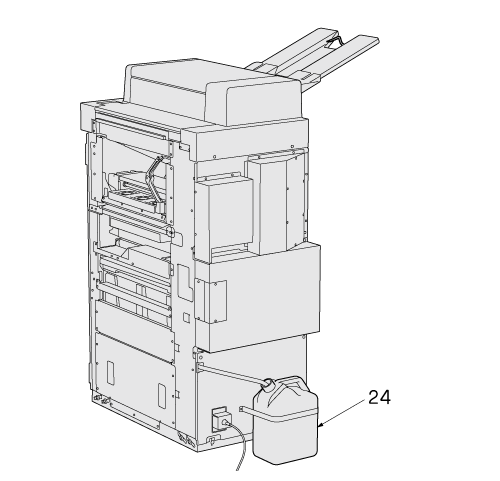

23 | Palanca [RU11] | Se abre hacia arriba para eliminar papel atascado. |
