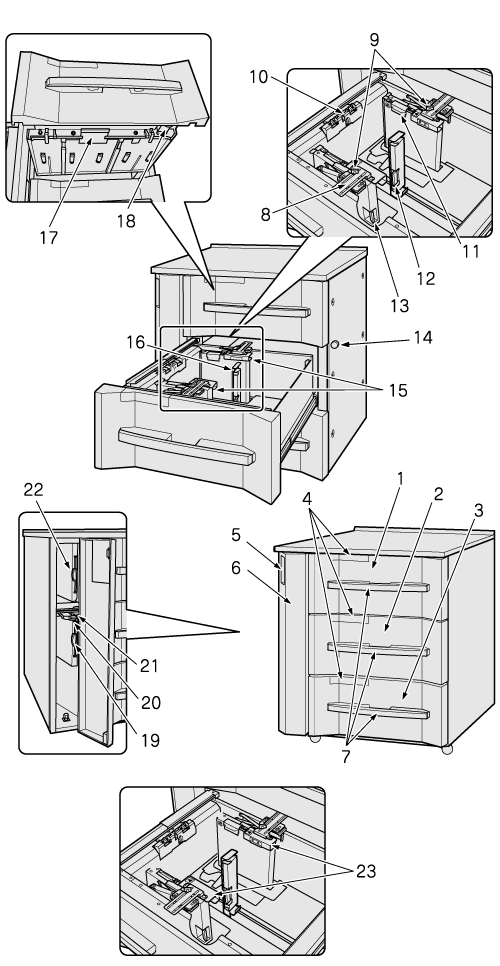

Unidad de inserción posterior de gran capacidad PI-PFU (unidad de alimentación de papel PF-710 + ajustador de alimentación FA-503)

1

Bandeja superior (PI-PFU1)

Admite 1.300 hojas (80 g/m² / 21 lb Bond).

2

Bandeja central (PI-PFU2)

Admite 1.850 hojas (80 g/m² / 21 lb Bond).

3

Bandeja inferior (PI-PFU3)

Admite 1.850 hojas (80 g/m² / 21 lb Bond).

4

Ventanilla de confirmación de la boquilla de aire

Se abre para confirmar el papel introducido con la boquilla de aire.

5

Mando de la puerta lateral izquierda de las bandejas

Se utiliza para abrir la puerta lateral izquierda de la bandeja.

6

Puerta lateral izquierda de las bandejas

Se abre para retirar el papel atascado de la puerta lateral derecha del cuerpo principal o de una bandeja.

7

Asa de la bandeja

Se agarra para extraer la bandeja.

8

Indicador de tamaño de papel

Indica la posición de las placas de la guía lateral en el tamaño normal.

9

Mando de fijación de la guía lateral

Se gira para desplazar o fijar las placas guía laterales.

10

Boquilla de aire del borde

Sopla aire para separar el papel de impresión.

11

Mando de fijación de la guía lateral

Se gira para desplazar o fijar las placas guía laterales.

12

Boquilla de aire lateral

Sopla aire para levantar ligeramente el papel y evitar la doble alimentación.

13

Palanca de liberación del bloqueo de la guía del borde posterior

Se empuja a la izquierda para liberar el bloqueo y así poder mover las placas de la guía lateral posterior.

14

Palanca de liberación del bloqueo de las guías laterales

Presiónela para liberar el bloqueo y desplazar las placas guía laterales.

15

Mando de expulsión

Gire este mando para que las hojas atascadas salgan en el lado de transferencia horizontal.

16

Placas guía laterales (2 unidades)

Alineadas a los bordes del papel cargado.

17

Placa de guía posterior

Alineada a los bordes traseros del papel cargado.

18

Palanca de la cubierta de transferencia horizontal

Se abre hacia abajo para eliminar el papel atascado.

19

Mando de transferencia horizontal

Gire este mando para que las hojas atascadas salgan en el lado de transferencia horizontal.

20

Puerta de transferencia vertical de la bandeja inferior

Se abre hacia la izquierda para permitir la extracción del papel atascado.

21

Palanca [PF1]

Se abre hacia abajo para eliminar el papel atascado.

22

Palanca [PF2]

Se abre hacia abajo para eliminar el papel atascado.

23

Puerta de transferencia vertical de la bandeja superior

Se abre hacia la izquierda para permitir la extracción del papel atascado.

24

Guías laterales auxiliares (2 unidades)

Monte estas guías en las placas de guía laterales si va a cargar papel separador.
