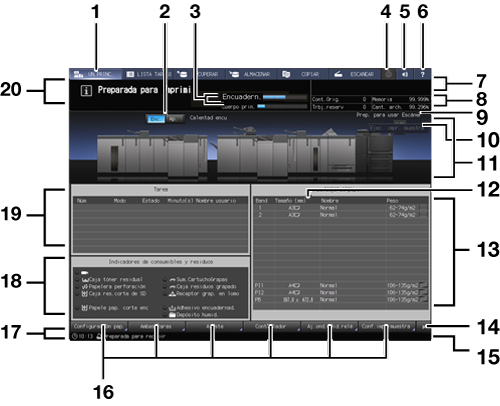

Componentes de la pantalla UN.PRINC.

1

Pestaña UN.PRINC.

Se muestra la pantalla UN.PRINC.

2

Interruptor del calentador del encuadernador

Permite encender o apagar el calentador del encuadernador. Si sabe cuando va a utilizar la unidad de encuadernado, puede encender el calentador antes para que la unidad funcione más ‐eficazmente.

Si no está usando el calentador, acuérdese de apagarlo para evitar que se estropee el material adhesivo.

3

Barra de estado de calentamiento del cuerpo principal/unidad de encuadernación

Indica el estado de avance del calentamiento de la unidad de encuadernación o del cuerpo principal. Cuando se completa la operación de calentamiento, la barra de estado desaparece.

4

Explorador web

Visualiza un explorador web en el panel táctil. Si la máquina está conectada a Internet, es posible visitar páginas web externas.

5

Info.sonido/voz Activ./Desact.

Pulse esta tecla para desactivar temporalmente el sonido del altavoz.

Solo está disponible si Sonido del altavoz está Activado mediante UTILIDAD - Configuración de usuario - Configuración sistema - Conf. sonido operación/info - Config. de volumen.

6

Ayuda

Muestra el mensaje de ayuda que ofrece información sobre la pantalla mostrada en ese momento. En función de la pantalla,  puede estar sombreado y no es posible mostrar ningún mensaje de ayuda.

Con la pantalla UN.PRINC. abierta, en la ayuda se muestra el método para sustituir el bote de tóner o la caja de tóner residual, añadir grapas, eliminar restos de recorte, perforación y grapado, añadir cápsulas de cola, cargar papel y reponer agua en el depósito humidificador.

7

Indicador de información de salida

Visualiza el contador de impresión, el contador de juegos y el número de la tarea actual durante la impresión.

8

Indicador de información de gestión de la máquina

En el lado izquierdo se muestra el contador de originales y el número de tareas reservadas (unidad: número).

En el lado derecho se muestra el espacio de memoria restante y el sistema de archivos (unidad: %). Con la unidad de inspección automática UK-301 conectada, se muestran dos elementos de los cinco a los que les queda menos memoria (memoria y sistema de archivos en el cuerpo principal, memoria en la unidad de inspección automática UK-301, memoria de imagen de referencia y memoria de informe de inspección). Otros elementos, además del espacio de memoria que queda en el sistema de archivos del cuerpo principal, se pueden indicar en GB si fuera necesario.

9

Mensaje del escáner

Muestra el estado de escaneado del original del alimentador de documentos de escáner dual (ADF) o el cristal de originales. Esto no se visualiza en AccurioPress 6136P.

10

Ejec. impr. muestra

Realiza una impresión de muestra durante un trabajo de impresión.

Para obtener más información, consulte Descripción general de la impresión de muestra.

11

Pantalla de configuración de la máquina

Muestra la configuración del cuerpo principal y las opciones.

12

Tamaño (mm) / Tamaño (pulgadas)

Los tamaños se muestran en milímetros por defecto. Puede cambiarse entre milímetros y pulgadas desde la pantalla UTILIDAD. Para obtener más información, consulte Configuración unidad.

13

Indicador de información de bandeja

Visualiza el tamaño de papel, su orientación, nombre y peso, y la cantidad de papel que hay en la bandeja.

14

Interruptor de teclas de función de la máquina

Cambia la visualización de las teclas de función de la máquina.

15

Indicador de estado de la máquina/derecha

Visualiza Fusor(sobre), Memoria USB, Tóner, LlamadaMP, Limp. ADF, Consumible, Par, Seguridad, Err módem, WebFus., ORU-M, Residual y Ctr.t.osc.. Es posible mostrar hasta cuatro indicadores en tamaño grande. Cuando se muestran 5 o más indicadores, los indicadores 4.º y sucesivos se sustituyen por iconos pequeños sin texto. Se puede mostrar un máximo de 7 elementos en total, 3 iconos de tamaño normal y 4 iconos de tamaño pequeño.

16

Área de visualización de teclas de función de la máquina

Configuración de papel: pulse este botón para especificar condiciones de papel en las bandejas del cuerpo principal, la unidad de alimentación de papel PF-709, la unidad de alimentación de papel PF-710, la unidad de inserción posterior de gran capacidad PI-PFU, bandeja superior / bandeja inferior de la unidad de inserción posterior PI-502, bandeja superior / bandeja inferior de la unidad de inserción posterior de la unidad de plegado FD-503 y bandeja de portadas de la unidad de encuadernación PB-503.

Ambas caras: pulse este botón para realizar el ajuste de la parte frontal y la parte posterior de una imagen impresa en papel cargado en cada bandeja (de Bandeja 1 a Bandeja 11), el ajuste de girar/inclinar, el ajuste de gráfico, el ajuste de hueco y el ajuste de medición por escaneado.

Ajuste: ajusta la unidad principal y los equipos opcionales.

Controlador: configura el controlador.

Ajuste de ondulación de unidad de relé: pulse este botón para configurar el ajuste de ondulación de cada bandeja (de Bandeja 1 a Bandeja 11, y de PI-PFU1 a PI-PFU3). Si hay un humidificador HM-103 instalado en la unidad de relé RU-518, puede configurar el ajuste de humidificación para cada bandeja.

Conf.impr.muestra: pulsar para configurar la impresión de muestra.

Al pulsar el Interruptor de teclas de función de la máquina, se muestran los siguientes botones.

Dens.color man.: pulse esta tecla para ajustar manualmente la densidad de color o para administrar la información registrada para el control manual de densidad del color. Esta tecla está habilitada si la opción Usar contr. man. dens. color tiene asignado el valor Activado.

Result.dens.color: pulse esta tecla para comprobar el resultado del ajuste periódico del control de densidad de color. Esta tecla está habilitada si se ha realizado el ajuste periódico.

R./el.conf.pap.: pulse esta tecla para registrar o eliminar la configuración de papel de uso frecuente.

Resultado detectado IQ: pulse esta tecla para visualizar el resultado detectado como error cuando el Optimizador de calidad IQ-501 está instalada.

Manual de usuario: pulse esta tecla para visualizar el Manual de usuario.

Los siguientes botones se muestran cuando se monta la unidad de inspección automática UK-301.

Informe de in.aut.: pulse esta tecla para mostrar el resultado de la inspección automática.

Gestion.imag.ref.: pulse esta tecla para gestionar las imágenes de referencia previamente creadas.

Estado de memoria: pulse esta tecla para comprobar la cantidad de espacio de memoria disponible en la unidad de inspección automática UK-301.

Conf.función IQ: pulse esta tecla para especificar los estándares de inspección y las operaciones que hay que realizar cuando se detecta un error de imagen.

17

Indicador de estado de la máquina/izquierda

Muestra la hora actual o el estado del controlador de imagen.

18

Área de indicadores de consumibles y residuos

Visualiza el estado actual del suministro de tóner. Además, esta área se ilumina en rojo para avisar al usuario de que debe sustituir la caja de tóner residual, añadir grapas en la unidad opcional, vaciar los recortes y reponer el agua del depósito humidificador.

Se puede contar el número de cambios del bote de tóner. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

19

LISTA DE TAREAS

Presenta el estado actual de los trabajos que ejecutarán en la máquina. Cuando hay algún trabajo no finalizado, se muestra la tecla Histor. incomp.

20

Área de mensajes

Muestra mensajes relativos al estado de la máquina u operación requerida actualmente.
