Optimizador de calidad IQ-501 (unidad de inspección automática UK-301)

1

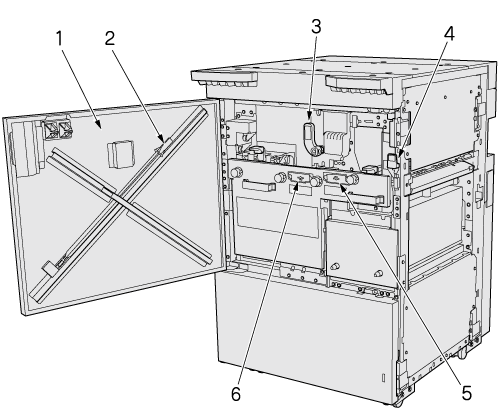

Puerta frontal del Optimizador de calidad

Se abre para permitir eliminar papel atascado.

2

Barra de limpieza

Limpie el escáner en línea.

3

Palanca [IQ7]

Se abre hacia la izquierda para permitir la extracción del papel atascado.

4

Palanca [IQ1]

Permite abrir la cubierta para la extracción del papel atascado.

5

Escáner en línea1

Escanea la parte inferior del papel que se debe transportar.

6

Escáner en línea2

Escanea la parte superior del papel que se debe transportar.

7

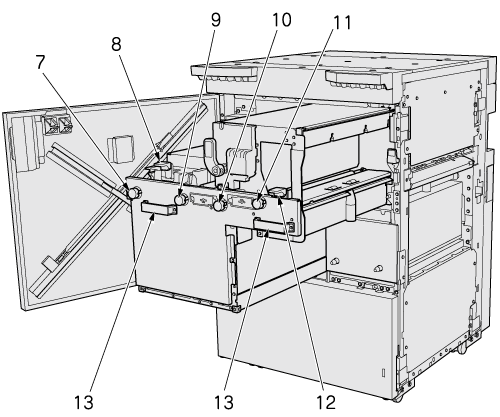

Mando [IQ6]

Se gira para permitir la extracción del papel atascado.

8

Palanca [IQ9]

Se abre hacia arriba para eliminar papel atascado.

9

Mando [IQ5]

Se gira para permitir la extracción del papel atascado.

10

Mando [IQ4]

Se gira para permitir la extracción del papel atascado.

11

Mando [IQ3]

Se gira para permitir la extracción del papel atascado.

12

Palanca [IQ2]

Se abre hacia arriba para eliminar papel atascado.

13

Asa [IQ8]

Se utiliza para retirar la unidad cuando se producen atascos.

14

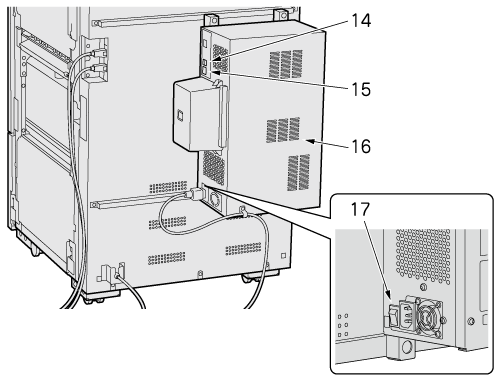

Puerto de servicio (USB 3.0 tipo A  2)

Se usa para conectar un soporte de almacenamiento externo (memoria USB, USB-HDD).

Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

15

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Se conecta con un cable Ethernet para usar Web Utilities para la unidad de inspección automática UK-301.

16

Unidad de inspección automática UK-301

Opción necesaria para usar la unidad de relé RU-702.

17

Interruptor de corriente

Use este interruptor para apagar o encender la alimentación de la unidad de inspección automática UK-301.
