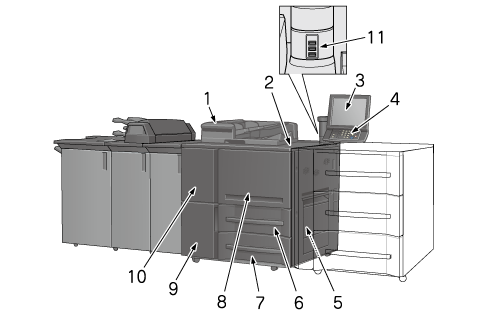

Elementos externos a la máquina (AccurioPress 6136 / AccurioPress 6120)
N.º | Nombre | Descripción |
|---|---|---|
1 | ADF (alimentador de documentos de escáner dual) | Introduce varios originales hoja por hoja para escanear datos. Incluso se puede escanear un original a dos caras por medio de una operación de alimentación de papel sin invertir el papel. |
2 | Interruptor de alimentación secundario | Al pulsar este interruptor se enciende y se apaga la máquina. |
3 | Panel táctil | Muestra pantallas como la pantalla UN.PRINC. para permitir varias opciones de configuración y operaciones de la máquina. Además, a través de él se accede a información sobre las operaciones de la máquina y a la ayuda para la solución de problemas. |
4 | Panel de control | Se utiliza para varios ajustes y varias operaciones de la máquina. |
5 | Puerta lateral derecha | Se abre hacia la derecha para retirar el papel atascado. Si la unidad de alimentación de papel PF-709 o la unidad de alimentación de papel PF-710 están instaladas en la máquina, abra la puerta lateral izquierda de las bandejas y después elimine el atasco de papel. |
6 | Bandeja 1 | Admite 1.500 hojas (80 g/m2 / 21 lb Bond). |
7 | Bandeja 2 | Admite 1.500 hojas (80 g/m2 / 21 lb Bond). |
8 | Puerta frontal | Se abre para permitir eliminar papel atascado. |
9 | Puerta de suministro de tóner | Se abre para sustituir el bote de tóner o la caja de tóner residual. |
10 | Puerta lateral izquierda | Se abre a la vez que la puerta frontal para permitir la extracción del papel atascado o para apagar/encender el interruptor de corriente principal. |
11 | Puerto de servicio (USB 2.0 tipo A 3) | Se utiliza para conectar dispositivos como un soporte de almacenamiento externo (unidad flash USB, USB-HDD), teclado y ratón. Este puerto solo está disponible para dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia. |

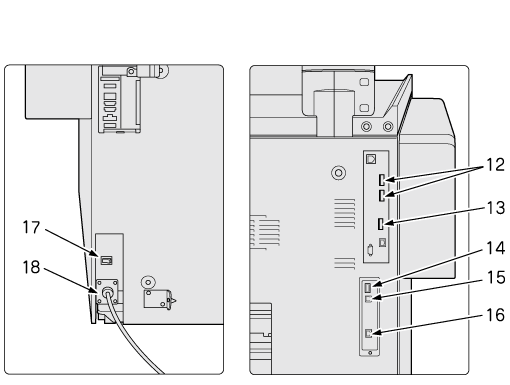

12 | Puerto de conexión del Optimizador de calidad | Se utiliza para conectar el cable del Optimizador de calidad IQ-501 (solo si está instalado el kit de interfaz con vídeo VI-512). |
13 | Puerto de conexión para kit de interfaz con vídeo | Se utiliza para conectar el cable del controlador OEM (solo si está instalado el kit de interfaz con vídeo VI-509). |
14 | Puerto de servicio (USB 3.0 tipo A 1) | Sirve para conectar la unidad de autenticación AU-201S. |
15 | Puerto de servicio (USB 2.0 tipo B 1) | Conecte esta máquina al ordenador mediante un cable USB para utilizarla como impresora local. |
16 | Puerto de red | Conectado a un cable Ethernet para manejar la máquina o para utilizarla como una impresora/escáner de red. |
17 | Interruptor del calentador deshumidificador | Enciende/apaga el calentador deshumidificador del cuerpo principal. |
18 | Cable de alimentación | Suministra corriente eléctrica al cuerpo principal. |

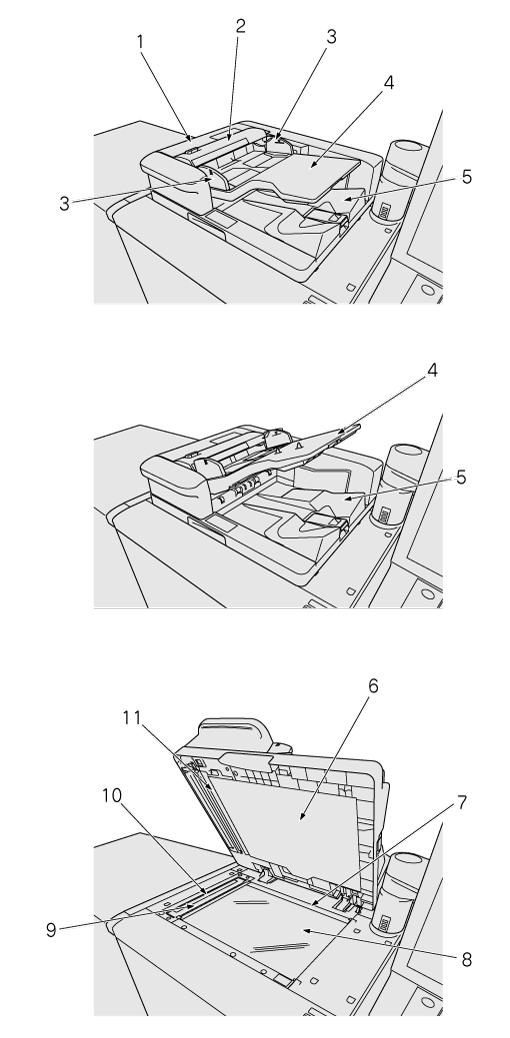

Alimentador de documentos de escáner dual (ADF)
N.º | Nombre | Descripción |
|---|---|---|
1 | Cubierta izquierda de la cinta de transferencia de originales | Se abre hacia la izquierda para permitir la extracción del original atascado. |
2 | Escala de originales en el ADF | Señala los tamaños y la cara correctos de los originales, así como los originales no aceptados. |
3 | Guías de originales | Alineadas a los bordes de los originales cargados. |
4 | Bandeja de entrada de originales | Carga el original que se va a escanear en la máquina. Se pueden cargar hasta 300 hojas. Se abre hacia arriba para permitir la extracción del original atascado. |
5 | Bandeja de recogida de originales | Imprime el original escaneado. |
6 | Cubierta de las guías del ADF | Coloca automáticamente el original en el cristal de originales. O ciérrela para cubrir el original que se haya colocado manualmente en el cristal de originales. |
7 | Guía del tamaño horizontal | Indica la medida del original colocado en dirección horizontal. |
8 | Cristal de originales | Le permite escanear el documento original y guardar una imagen del mismo en la memoria. |
9 | Cristal hendido del escáner | Escanea las imágenes originales a la memoria al utilizar el ADF. |
10 | Guía del tamaño vertical | Indica la medida del original colocado en dirección vertical. |
11 | Cristal hendido de escaneo para el lado posterior | Escanea las imágenes originales en el lado posterior de esta parte al utilizar el ADF. |
