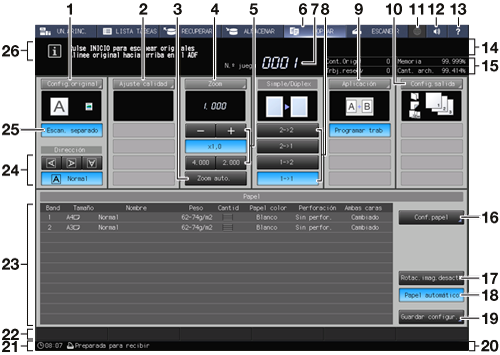

Pantalla COPIA

1

Configuración original

Visualiza la pantalla Config.original donde se definen las condiciones para copiar el original. Las teclas de Dirección que aparecen debajo de Config.original también se pueden utilizar para seleccionar la dirección del original. Debajo de Config.original aparecen estos tipos de iconos.
•Un icono para la dirección del original especificada en Dirección.
•Un icono para la función especificada en Tipo.
•Un texto para la función especificada en Especial.
•Un icono cuando se selecciona Fino en Grosor.
•Si selecciona Personalizado o Papel con fichas en Tamaño, se muestra el tamaño seleccionado.
•Define la función para eliminar polvo del cristal hendido del escáner cuando el original pasa por el ADF para ser escaneado en él. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

2

Ajuste calidad

Muestra la pantalla Ajuste calidad para ajustar la calidad de las imágenes impresas. Se visualizan un máximo de 3 elementos de ajuste manual de calidad debajo de Ajuste calidad. Se visualizan un máximo de 4 teclas de acceso directo a funciones frecuentes de ajuste de calidad debajo de Ajuste calidad. El ajuste de densidad también puede mostrarse junto con las teclas de acceso directo. Para obtener más información, consulte Registro tecla atajo.

3

Zoom automático

Resaltado si Zoom auto. está activado. Se pulsa para utilizar la función de zoom automático.

4

Zoom

Visualiza la pantalla Zoom para configurar x1,0, Zoom auto., Zoom vert./hor., Ampliar, Reducir y Defin. Zoom. Las teclas que aparecen debajo de Zoom en la pantalla COPIAR se pueden utilizar para especificar Defin. Zoom, x1,0 y Zoom auto.

5

Botón de ajuste de Zoom

Para ajustar el porcentaje de Zoom vert./hor., pulse - o +. Para seleccionar la misma ampliación (100 %), pulse x1,0. Para seleccionar Defin. Zoom, pulse el botón que muestre el porcentaje de zoom correspondiente.

6

Ficha COPIAR

Visualiza la pantalla COPIAR para realizar operaciones de copia.

7

Indicador de número de juegos

Indica la cantidad de impresiones introducida a través del teclado del panel de control.

8

Simple/Dúplex

Selecciona el modo de copia Simple/Dúplex.
Si el original no está colocado, es posible que no se visualice el botón Dúplex.

9

Aplicación

Visualiza la pantalla Aplicación para seleccionar funciones de aplicación. Se visualizan un máximo de 6 iconos de funciones de aplicación definidas en el área de visualización de iconos debajo de Aplicación. Un máximo de cuatro aplicaciones especificadas se muestran como teclas de acceso directo.

10

Configuración de salida

Visualiza la pantalla Configuración salida para seleccionar Dirección encuad. y Cara/Orden, y para definir la Salida. La configuración de salida definida se visualiza como iconos en el área debajo de Config.salida. Se visualizan un máximo de 4 teclas de acceso directo a funciones de salida frecuentes debajo de Config.salida.

11

Explorador web

Visualiza un explorador web en el panel táctil. Si la máquina está conectada a Internet, es posible visitar páginas web externas.

12

Info.sonido/voz Activ./Desact.

Pulse esta tecla para desactivar temporalmente el sonido del altavoz.

Esta opción solo está disponible cuando UTILIDAD - Ajuste de usuario - Configuración sistema - Conf. sonido operación/info - Config. de volumen - Sonido del altavoz tiene el valor Activ.

13

Ayuda

Visualiza un mensaje de ayuda con información sobre la pantalla que se está visualizando. Dependiendo de la pantalla, es posible que la tecla de ayuda aparezca atenuada y no se pueda seleccionar. Con la pantalla UN.PRINC. abierta, en la ayuda se muestra el método para sustituir el bote de tóner o la caja de tóner residual, añadir grapas, eliminar restos de recorte, perforación y grapado, añadir cápsulas de cola, cargar papel y reponer agua en el depósito humidificador.

14

Indicador de información de salida

En la parte superior se muestra la cantidad de impresión del trabajo actual y el número de juegos. En la parte inferior se muestra el número del trabajo actual y el nombre del usuario (si se introduce un nombre de usuario para autenticación) o el nombre de la sección (si se introduce un nombre de sección para autenticación).

15

Indicador de información de gestión de la máquina

En el lado izquierdo se muestra el contador de originales y el número de tareas reservadas (unidad: número). En el lado derecho se muestra el espacio de memoria restante y el sistema de archivos (unidad: %). Con la unidad de inspección automática UK-301 conectada, se muestran dos elementos de los cinco a los que les queda menos memoria (memoria y sistema de archivos en el cuerpo principal, memoria en la unidad de inspección automática UK-301, memoria de imagen de referencia y memoria de informe de inspección). Otros elementos, además del espacio de memoria que queda en el sistema de archivos del cuerpo principal, se pueden indicar en GB si fuera necesario.

16

Configuración de papel

Pulse este botón para especificar condiciones de papel en las bandejas del cuerpo principal, la unidad de alimentación de papel PF-709, la unidad de alimentación de papel PF-710, la unidad de inserción posterior de gran capacidad PI-PFU, bandeja superior / bandeja inferior de la unidad de inserción posterior PI-502, bandeja superior / bandeja inferior de la unidad de inserción posterior de la unidad de plegado FD-503 y bandeja de portadas de la unidad de encuadernación PB-503.

17

Rotac.imag.desact.

Activa/desactiva la función de rotación de imagen.

18

Papel auto

Esta tecla aparece resaltada cuando está operativa la función Pap.autom. Se pulsa para utilizar la función Pap.autom.

19

Guardar configur.

Retiene tareas que se van a copiar o las almacena en el disco duro.

20

Indicador de estado de la máquina/derecha

Visualiza Fusor(sobre), Memoria USB, Tóner, LlamadaMP, Limp. ADF, Consumible, Par, SinCompr., Seguridad, Err módem, ORU-M y Ctr.t.osc. Es posible mostrar hasta cuatro indicadores en tamaño grande. Cuando se muestran 5 o más indicadores, los indicadores 4.º y sucesivos se sustituyen por iconos pequeños sin texto. Se puede mostrar un máximo de 7 elementos en total, 3 iconos de tamaño normal y 4 iconos de tamaño pequeño.

21

Indicador de estado de la máquina/izquierda

Muestra la hora actual o el estado del controlador de imagen.

22

Tecla acceso directo

Visualice hasta 6 teclas de acceso directo a la memoria del modo copia.

23

Indicador de información de bandeja

Indica tamaño de papel, dirección de carga, nombre del papel, peso, cantidad restante de papel, color del papel, ajuste de perforadora y ajuste de ambas caras para cada bandeja del cuerpo principal, la unidad de alimentación de papel PF-709, la unidad de alimentación de papel PF-710, la unidad de inserción posterior de gran capacidad PI-PFU, la unidad de inserción posterior PI-502 - bandeja superior / bandeja inferior, la unidad de plegado FD-503 - la unidad de inserción posterior - bandeja superior / bandeja inferior y la unidad de encuadernación PB-503 - bandeja de portadas.

24

Teclas de dirección

Selecciona la dirección del original situado en el ADF o en el cristal de originales.

25

Escan. separ.

Guarda temporalmente en memoria los datos de la imagen escaneada del original que se va a copiar. Este botón se utiliza para imprimir al mismo tiempo varios originales que se han escaneado por separado.

26

Área de mensajes

Muestra mensajes relativos al estado de la máquina u operación requerida actualmente.
