Colocación de originales en el ADF

Modos del original al utilizar el ADF
Modo Normal / modo Papel fino
Modo Mixto
Modo Plegado en Z

Modos del original al utilizar el ADF

Al escanear datos, el ADF introduce el original cargado en el cristal de originales página por página, empezando por la hoja superior.

El ADF dispone de los cuatro modos siguientes para escanear originales. El grosor de alimentación de un original y los tamaños detectables varían en función de los modos.

Modo Normal
Modo Mixto (Original mezclado con el mismo ancho / Original mezclado con ancho distinto)
Modo Plegado en Z
Modo Papel fino

Modo Normal / modo Papel fino

Los tamaños de originales que se pueden detectar son los siguientes.

Tamaño de alimentación de original: ancho de 100 mm a 297 mm, largo de 139,7 mm a 431,8 mm / ancho de 3,94" a 11,69", largo de 5,5" a 17"
Tamaños de original que se pueden detectar
Métrica:
A3 short edge feed, B4 short edge feed^*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed^*1, A5 short edge feed/long edge feed, B6 short edge feed^*1, A6 short edge feed, 11 17 short edge feed, 8,5 11 short edge feed/long edge feed, 8 13 short edge feed
Pulgadas:
A3 short edge feed, B4 short edge feed^*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed^*1, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 short edge feed/long edge feed
Cuando se usan tamaños K:
A3 short edge feed, A4 short edge feed/long edge feed, A5 short edge feed/long edge feed, B6 short edge feed^*1, A6 short edge feed, 8K short edge feed^*2, 16K short edge feed/long edge feed^*2
*1: detecta los tamaños normales JIS de serie B. La serie B de tamaños normales ISO no puede detectarse.
*2: es posible activar el uso de tamaños K en la configuración del administrador incluida en la pantalla UTILIDAD. Para obtener más información, consulte Tamaño K.
Peso del original: modo Normal de 50 g/m² a 210 g/m² / de 13 lb Bond a 57 lb Bond (ambos de original a 1 cara y original a 2 caras), modo Papel fino de 35 g/m² a 49 g/m² / de 10 lb Bond a 13 lb Bond (solo original a 1 caras)
Capacidad del alimentador de documentos: 300 hojas (papel de 80 g/m² / 21 lb Bond)

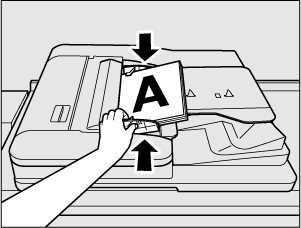

Coloque el original en orden.
Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).
Coloque el original en la misma dirección que el icono de dirección de originales que se muestra en la pantalla COPIA.
AVISO
- No sobrepase el límite de capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.
- Coloque los originales en la dirección correcta; de lo contrario, el resultado de la copia puede no ser satisfactorio, en especial cuando se utiliza el modo de 2 caras, Grapar, Grapado y Plegado, Plegado por la mitad o Folleto.
- No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.
Ajuste las guías del original al original.
- explicación adicionalUna vez cerrado, no abra el ADF; de lo contrario, las condiciones de copia seleccionadas se podrían cambiar de manera automática.
- explicación adicionalCompruebe que la dirección de encuadernación de las copias se haya especificado correctamente al realizar copias a 2 caras.
- explicación adicionalCompruebe la dirección de encuadernación del original al copiar originales a 2 caras.

Modo Mixto

En el modo Mixto, es posible escanear originales de varios tamaños automáticamente hoja por hoja desde el ancho del ADF.

Tamaño del original que se puede detectar: los tipos de combinaciones de tamaño quedan determinados por la guía del original.
Área métrica
Ancho para A3 short edge feed, A4 long edge feed: A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
Ancho para B4 short edge feed y B5 long edge feed: B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
Ancho para A4 short edge feed y A5 long edge feed: A4 short edge feed, B5 short edge feed, A5 long edge feed
Ancho para B5 short edge feed: B5 short edge feed, A5 short edge feed
Ancho para A5 short edge feed: A5 short edge feed
Área en pulgadas
Ancho para 11 17 short edge feed, 8,5 11 long edge feed: 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed
Ancho para 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed: 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed
Ancho para 5,5 8,5 short edge feed: 5,5 8,5 short edge feed
Peso del original: de 50 g/m² a 128 g/m² / de 13 lb Bond a 34 lb Bond (original a 1 cara, original a 2 caras)
Capacidad de carga de originales: 300 hojas (papel de 80 g/m² / 21 lb Bond)

Para obtener más información sobre el ancho de la guía del ADF correspondiente a cada combinación, consulte los siguientes capítulos.

Ancho de guía para A3 short edge feed, A4 long edge feed, 11 17 short edge feed, 8,5 11 long edge feed:	Ancho de guía para B4 short edge feed y B5 long edge feed:	Ancho de guía para A4 short edge feed, A5 long edge feed, 8,5 11 short edge feed, 5,5 8,5 short edge feed:

Referencia

Para utilizar el modo Mixto, seleccione Mismo ancho o Ancho distinto en Config. original.
Para obtener más información sobre cómo se configuran los originales mezclados, consulte Original mezclado: para copiar originales de distintos tamaños.

Coloque el original en orden.
Coloque los originales de varios tamaños alineando el borde izquierdo y posterior en el ADF.
AVISO
- No sobrepase el límite de capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.
- No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.
Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).
Coloque los originales de tamaños mezclados alineados con la parte trasera izquierda del ADF.
Ajuste las guías del original al original.
- explicación adicionalNo abra el ADF después de cerrar el ADF. Las condiciones de copia seleccionadas pueden modificarse de forma automática.

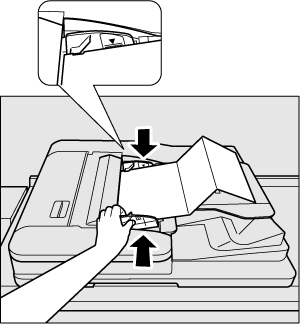

Modo Plegado en Z

En el modo Plegado en Z, los originales plegados en Z pueden detectarse correctamente y escanearse de forma automática hoja por hoja.

Tamaño del original que se puede detectar: los tamaños detectables quedan determinados por la guía del original.
Área métrica
Ancho para A3 short edge feed, A4 long edge feed: A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
Ancho para B4 short edge feed y B5 long edge feed: B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
Ancho para A4 short edge feed y A5 long edge feed: A4 short edge feed, B5 short edge feed, A5 long edge feed
Ancho para B5 short edge feed: B5 short edge feed, A5 short edge feed
Ancho para A5 short edge feed: A5 short edge feed
Área en pulgadas
Ancho para 11 17 short edge feed, 8,5 11 long edge feed: 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed
Ancho para 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed: 8,5 14 short edge feed, 8,5 11 short edge feed, 5,5 8,5 long edge feed
Ancho para 5,5 8,5 short edge feed: 5,5 8,5 short edge feed
Peso del original: de 50 g/m² a 128 g/m² / de 13 lb Bond a 34 lb Bond (original a 1 cara, original a 2 caras)
Capacidad de carga de originales: 120 hojas (papel de 64 g/m² / 17 lb Bond)

AVISO

Alise los pliegues de los originales antes de cargarlos en el ADF. Si los escanea sin alisar los pliegues, puede producirse un atasco de papel o una detección incorrecta del tamaño.

Referencia

Para obtener más información sobre el procedimiento de ajuste de originales plegados en Z, consulte Plegado en Z: Copia de originales plegados en Z.

Coloque el original en orden.
Coloque el original HACIA ARRIBA (con la página uno HACIA ARRIBA).
AVISO
- No sobrepase el límite de capacidad del alimentador de documentos ni sobrepase el límite indicado en las guías del original; de lo contrario, podrían producirse atascos o se podría dañar el original o la máquina.
- No coloque originales encuadernados, por ejemplo, con grapas o clips. De lo contrario, los originales podrían ensuciarse o sufrir daños.
Ajuste las guías del original al original.
- explicación adicionalNo abra el ADF después de cerrar el ADF. Las condiciones de copia seleccionadas pueden modificarse de forma automática.
