[Verific. de la comunicación]
Descripción general
Puede consultar el registro de errores de comunicación IPsec.
Pulse [Registro errores comunic] para visualizar una lista de la dirección IP del error de comunicación, los detalles del error y la hora en que apareció.
Sugerencias
- Se necesita la configuración para visualizar [Verif de conexión]. Para obtener más información de ejemplo sobre el ajuste, consulte Procedimiento de ajuste (visualización de la [Verif de conexión]).
Elementos de configuración
_MJA030280B_D.png)
Elemento de configuración | Descripción |
|---|---|
[Verif de conexión] | Escriba la dirección IP y compruebe el estado de la conexión. |
[Registro errores comunic] | Se visualiza el registro del error en [Verif de conexión]. |
Procedimiento de ajuste (visualización de la [Verif de conexión])
1
En la [Configuración IKEv1] de la [Configuración IKE], ajuste las distintas opciones como se muestra abajo.
[Algoritmo de cifrado]: [3DES-CBC]
[Algoritmo de autenticación]: [SHA-1]
[Grupo Diffie-Hellman]: [Grupo 2]
Para obtener más información sobre la configuración, consulte [Configuración IKEv1].
2
En la [Configuración IPsecSA], seleccione el [Grupo] deseado y ajuste las distintas opciones como se muestra abajo.
[Modo de cifrado]: [Modo transporte]
[Protocolo de seguridad]: [AH]
[Método int. claves] - [IKEv1] - [Config. General]: [Clave precompartida]
[Método int. claves] - [IKEv1] - [ESN]: [No valido]
[Método int. claves] - [IKEv1] - [Repita la detección.]: [Activar]
[Método int. claves] - [IKEv1] - [Algoritmo de autenticación AH]: [SHA-1]
[Método int. claves] - [IKEv1] - [Confidenc. directa perf]: [APAGADO]
Para obtener más información sobre la configuración, consulte [Editar].
3
En la [Miembro], seleccione el [Grupo] deseado y ajuste las distintas opciones como se muestra abajo.
[Especificaciones de la dirección]: [Unidifusión]
[Dirección IP]: Introduzca la dirección IP.
[Texto de clave precompartida]: Introduzca la cadena compartida.
Para obtener más información sobre la configuración, consulte [Miembro].
4
En [Especificación de protocolo], seleccione el [Grupo] deseado y ajústelo como se muestra abajo.
[Config. de la identificación del protocolo]: [No configurar]
Para obtener más información sobre la configuración, consulte [Especificación de protocolo].
5
En [Política IPsec] - [Seleccionar grupo], seleccione el grupo especificado en los pasos del 1 al 4.
Para obtener más información sobre la configuración, consulte [Config. del uso de Ipsec].
Procedimiento de ajuste (comprobación del estado de conexión de la dirección IP)
Compruebe el estado de conexión de la dirección IP.
1
Pulse [Verif de conexión].
2

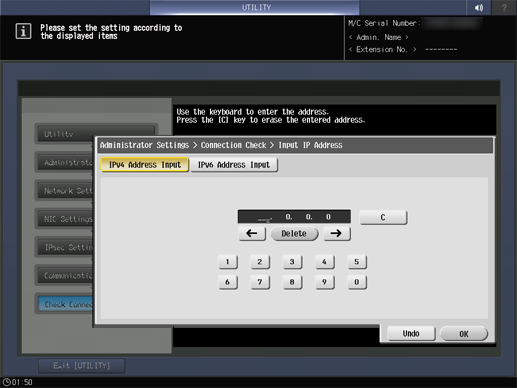

Pulse [Dirección IP].
Se visualiza la pantalla de introducción.
3
Seleccione [Introducir dir. IPv4] o [Introducir dir IPv6] y defina la dirección IP.
La pantalla visualizada varía según la tecla seleccionada.
Para obtener información sobre cómo introducir caracteres, consulte Introducción de texto.
Cuando se pulsa [Deshacer], el valor numérico vuelve al valor previo a las correcciones (predeterminado: 0.0.0.0.).
4
Pulse [OK].
5
Pulse [Verif de conexión].
Se visualiza el estado de conexión de la dirección IP definida.
