[Aj.sensor gamma de impresora]
Descripción general
Use el escáner para corregir el sensor IDC y realizar la corrección de gamma.
La corrección de gamma de la impresora suele realizarse automáticamente de forma periódica, pero los cambios en las características de IDC Center pueden impedir una medición precisa de la densidad. Efectúe el [Aj.sensor gamma de impresora] si el color de la imagen de salida no es preciso.
NOTA
Estos ajustes son necesarios para utilizar esta función.
- Permite ejecutar el [Aj. gamma automático].
Sugerencias
- El procedimiento para realizar los ajustes varía según las opciones instaladas.
- Utilice papel blanco para impresión en este ajuste. Si hay color en el papel, el color del gráfico cambia según dicho color y el ajuste no se puede realizar correctamente.
Referencia
- Para obtener más información sobre [Aj. gamma automático], consulte [Ajuste/mantenimiento].
Procedimiento de configuración
Este apartado detalla el procedimiento para cuando no están instalados ni la Unidad Intelligent Quality Care IQ-501 ni la Unidad de relé RU-518m.
El gráfico se medirá automáticamente si se ha instalado la Unidad Intelligent Quality Care IQ-501 o la Unidad de relé RU-518m. En este caso, puede parar después del paso 4.
Los contenidos del gráfico que va a expulsarse pueden variar.
1

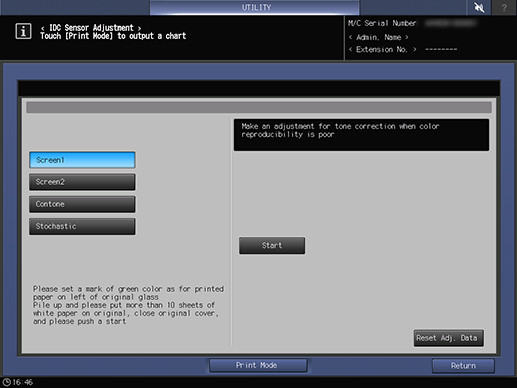

Seleccione la tecla correspondiente al elemento que desea ajustar y pulse [Modo impresión].
2
Defina papel A4 v y seleccione la bandeja de alimentación de papel correspondiente.
3
Pulse Iniciar en el Panel de control.
Se expulsa un gráfico.
4
Coloque el gráfico de prueba de impresión en el Cristal de originales.
Defina la marca triangular [2] en el gráfico [1] a la izquierda y con la cara de impresión hacia abajo.
Mueva y toque el gráfico [1] firmemente contra el índice de tamaño de documento de dirección vertical [3] y el índice de tamaño de documento de dirección horizontal [4], y colóquelo en el Cristal de originales.
5
Coloque aproximadamente 10 hojas de papel blanco sobre el gráfico y cierre el ADF.
6
Pulse [Inicio] en la pantalla o Iniciar en el Panel de control para iniciar automáticamente el ajuste.
Si hay un error, aparecerá el código de error correspondiente.
Para obtener más información sobre los códigos de error, consulte "Código de error" (descripción después del procedimiento).
7
Repita los pasos 1 a 6 hasta que aparezca [Completado].
Pulse [Reini. datos aj.] para abrir un cuadro de diálogo. Pulse [Sí] para restablecer los datos colorimétricos retenidos por el sistema al valor de ajuste de ROM.
Código de error
Código de error | Error | Compatible |
|---|---|---|
Error 1 | La marca de recorte no puede detectarse | Coloque el gráfico en la posición correcta. |
Error 2 | El gráfico está colocado al revés | Coloque el gráfico en la posición correcta. |
Error 3 | No pudo detectarse el patrón del gráfico | Utilice el gráfico correcto. |
Error 4 | No puede realizarse el ajuste | Póngase en contacto con el servicio de asistencia técnica. |
Error 5 | No está en el rango de valores estándares | Ajustar de nuevo. |
Error 6 | Error de datos no volátiles | Compruebe que la placa de memoria esté instalada correctamente. |
Error 7 | Se accedió a la memoria no especificada | Póngase en contacto con el servicio de asistencia técnica. |
Error 8 | Error de memoria | Póngase en contacto con el servicio de asistencia técnica. |
Error 9 | Error del programa | Póngase en contacto con el servicio de asistencia técnica. |
Error 10 | El gráfico está inclinado | Utilice el gráfico correcto. |
Error 11 | Error de lectura de información de cabecera de imagen | Póngase en contacto con el servicio de asistencia técnica. |
Error 12 | Error de datos RGB | Compruebe si el gráfico es correcto y póngase en contacto con el representante del servicio al cliente si el problema no se resuelve. |
Error 13 | Error de ajuste del argumento | Póngase en contacto con el servicio de asistencia técnica. |
