Manual del operador

Inicio > Conf. de administrador > [Configuración sistema] > [Trama personalizada]

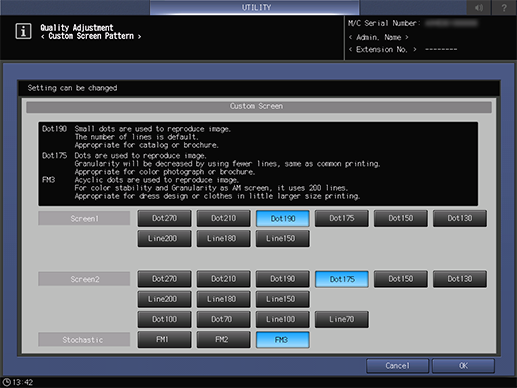

[Trama personalizada]

Descripción general
[Trama1]
[Trama2]
[Aleatorio]

Descripción general

Permite seleccionar el tipo de trama para el procesamiento de impresión.

Seleccione la trama adecuada en función del uso previsto.

[Trama1]

Permite seleccionar el tipo de trama en la [Trama1]. En [Trama1], seleccione trama de puntos o trama de líneas.

Si vuelve a la pantalla [UN.PRINC.] después de la configuración, se ejecutará el [Aj. gamma automático]. Ejecute el [Ajuste gamma de la impresora] al terminar.

Sugerencias
  • Una trama de puntos o líneas es un estilo de impresión común que cambia la densidad y expresa la gradación cambiando el tamaño de una línea o punto en una línea regular. Cuanto mayor sea el número de líneas de salida, más detallada será la expresión.
Referencia

Elemento de configuración

Descripción

[Punto270]

Dibuja la imagen con un conjunto de puntos ultrafinos. Está especializado en la reproducción detallada mediante el uso de muchas líneas. Adecuado para imprimir mapas que contengan patrones y caracteres finos.

[Punto210]

Dibuja la imagen con un conjunto de puntos ultrafinos. Excelente para la reproducción detallada con un alto número de líneas. Adecuado para documentos de oficina que contengan caracteres finos y gráficos.

[Punto190]

Dibuja una imagen con un conjunto de puntos finos. El número de líneas predeterminado. Adecuado para catálogos, folletos, etc.

[Punto175]

Dibuja una imagen con un conjunto de puntos. Reduce el granulado utilizando un número de líneas ligeramente inferior al de la impresión normal. Adecuado para fotografías en color y folletos.

[Punto150]

Dibuja una imagen con un conjunto de puntos gruesos. Ofrece una excelente estabilidad de color y gradación. Adecuado para fotografías de gran tamaño e impresión en blanco y negro.

[Punto130]

Dibuja una imagen con un conjunto de puntos gruesos. Utiliza más líneas que el formato de periódico y tiene una buena estabilidad de color y gradación. Adecuado para carteles e impresión en blanco y negro.

[Línea200]

Dibuja la imagen con un conjunto de líneas finas. La granularidad puede reducirse en comparación con las tramas de puntos con el mismo número de líneas. Adecuado para documentos de oficina, incluidos gráficos.

[Línea180]

Dibuja imágenes utilizando un conjunto de líneas. Excelente estabilidad del color frente a desviaciones entre versiones y patrones/diseños. La granularidad puede reducirse en comparación con las tramas de puntos con el mismo número de líneas. Adecuado para documentos de oficina, incluidas fotografías.

[Línea150]

Dibuja imágenes utilizando un conjunto de líneas. Ofrece una excelente estabilidad del color. Adecuado para carteles e impresión en blanco y negro.

[Trama2]

Permite seleccionar el tipo de trama en la [Trama2]. En [Trama2], seleccione trama de puntos o trama de líneas.

Si vuelve a la pantalla [UN.PRINC.] después de la configuración, se ejecutará el [Aj. gamma automático]. Ejecute el [Ajuste gamma de la impresora] al terminar.

Sugerencias
  • Una trama de puntos o líneas es un estilo de impresión común que cambia la densidad y expresa la gradación cambiando el tamaño de una línea o punto en una línea regular. Cuanto mayor sea el número de líneas de salida, más detallada será la expresión.
Referencia

Elemento de configuración

Descripción

[Punto270]

Dibuja la imagen con un conjunto de puntos ultrafinos. Está especializado en la reproducción detallada mediante el uso de muchas líneas. Adecuado para imprimir mapas que contengan patrones y caracteres finos.

[Punto210]

Dibuja la imagen con un conjunto de puntos ultrafinos. Excelente para la reproducción detallada con un alto número de líneas. Adecuado para documentos de oficina que contengan caracteres finos y gráficos.

[Punto190]

Dibuja una imagen con un conjunto de puntos finos. El número de líneas predeterminado. Adecuado para catálogos, folletos, etc.

[Punto175]

Dibuja una imagen con un conjunto de puntos. Reduce el granulado utilizando un número de líneas ligeramente inferior al de la impresión normal. Adecuado para fotografías en color y folletos.

[Punto150]

Dibuja una imagen con un conjunto de puntos gruesos. Ofrece una excelente estabilidad de color y gradación. Adecuado para fotografías de gran tamaño e impresión en blanco y negro.

[Punto130]

Dibuja una imagen con un conjunto de puntos gruesos. Utiliza más líneas que el formato de periódico y tiene una buena estabilidad de color y gradación. Adecuado para carteles e impresión en blanco y negro.

[Línea200]

Dibuja la imagen con un conjunto de líneas finas. La granularidad puede reducirse en comparación con las tramas de puntos con el mismo número de líneas. Adecuado para documentos de oficina, incluidos gráficos.

[Línea180]

Dibuja imágenes utilizando un conjunto de líneas. Excelente estabilidad del color frente a desviaciones entre versiones y patrones/diseños. La granularidad puede reducirse en comparación con las tramas de puntos con el mismo número de líneas. Adecuado para documentos de oficina, incluidas fotografías.

[Línea150]

Dibuja imágenes utilizando un conjunto de líneas. Ofrece una excelente estabilidad del color. Adecuado para carteles e impresión en blanco y negro.

[Dot100]

Trama preparada para imprimir en papel en relieve. Dibuja una imagen con un conjunto de puntos más rugosos (Dot100). Ofrece una excelente estabilidad para la reproducción de curva gamma de la impresora y gradaciones.

[Dot70]

Trama preparada para imprimir en papel en relieve. Dibuja una imagen con un conjunto de puntos más rugosos (Dot70). Ofrece una excelente estabilidad para la reproducción de curva gamma de la impresora y gradaciones.

[Line100]

Trama preparada para imprimir en papel en relieve. Dibuja una imagen con un conjunto de líneas más rugosas (Line100). Ofrece una excelente estabilidad para la reproducción de curva gamma de la impresora y gradaciones.

[Line70]

Trama preparada para imprimir en papel en relieve. Dibuja una imagen con un conjunto de líneas más rugosas (Line70). Ofrece una excelente estabilidad para la reproducción de curva gamma de la impresora y gradaciones.

[Aleatorio]

Permite seleccionar el tipo de trama en la [Aleatorio]. En [Aleatorio], seleccione Trama FM.

Si vuelve a la pantalla [UN.PRINC.] después de la configuración, se ejecutará el [Aj. gamma automático]. Ejecute el [Configuración tamaño] al terminar.

Sugerencias
  • La trama FM es un método de impresión que cambia la densidad alterando el espacio entre una serie de puntos de ubicación aleatoria y pequeño tamaño, para representar una gradación. Excelente capacidad de reproducción de los detalles en el orden [FM1] > [FM2] > [FM3].
Referencia

Elemento de configuración

Descripción

[FM1]

Los puntos acíclicos se utilizan para reproducir imágenes. El número de líneas es de aproximadamente 300, pero se utilizan puntos finos en las partes resaltadas y puntos irregulares en las de densidad media, teniendo en cuenta la granulosidad . Es adecuado para imprimir patrones de vestidos, fotos de tejidos, mapas, etc.

[FM2]

Los puntos acíclicos se utilizan para reproducir imágenes. Usa 250 líneas para la estabilidad del color. Adecuada para diseño de moda o ropa en impresión de tamaño algo mayor.

[FM3]

Los puntos acíclicos se utilizan para reproducir imágenes. Para la estabilidad de color y la granularidad como trama de amplitud modulada, utiliza 200 líneas. La trama de amplitud moderada con estabilidad de color y granulosidad es de la misma calidad, lo que la convierte en una buena opción para la impresión de diseños de vestidos y fotos de tejidos en tamaños ligeramente más grandes.
