[Reg/Elim datos balance dens.]
Descripción general
Permite registrar nuevos datos colorimétricos y corregir, copiar o eliminar los datos ya registrados.
Sugerencias
- Es posible registrar un máximo de 10 valores de ajuste de balance de densidad.
Referencia
- Para obtener información sobre cómo introducir caracteres, consulte Introducción de texto.
Elementos de configuración
Elemento de configuración | Descripción |
|---|---|
Lista de valores de ajuste del balance de densidad | Muestra los valores registrados de ajuste de balance de densidad. |
[Memoria USB] | Registra los datos colorimétricos en el sistema utilizando una memoria USB. |
[Datos archivados] | Registra los datos colorimétricos en este sistema a través de Web Utilities. |
[Config. manual] | Introduzca los valores de ajuste de balance de densidad manualmente y regístrelos como nuevos. Los datos existentes también se pueden corregir. |
[Cambiar nombre] | Cambia [Nombre perfil datos aj.]. El nombre de perfil puede contener un máximo de 22 caracteres de un byte. |
[Copia] | Copia el valor seleccionado de ajuste del balance de densidad. No es posible realizar la duplicación si se han registrado 10 valores de ajuste de balance de densidad. Elimina cualquier valor innecesario y luego hace más copias. |
[Habilit.] / [Desact.] | Seleccione el valor de ajuste del balance de densidad que se debe aplicar al expulsar la trama utilizada para el ajuste. Al asignar la opción [Habilit.] se aplica el valor de ajuste del balance de densidad. Cada vez que se pulsa, cambia entre [Habilit.] y [Desact.]. Notas
|
[Confirmar] | Confirme los valores de ajuste. |
[Modo impresión] | Expulsa un gráfico para medición. |
Procedimiento de ajuste (registro de datos colorimétricos de la memoria USB en el sistema)
Permite registrar en el sistema los datos colorimétricos guardados en la memoria USB.
NOTA
Pueden aparecer mensajes de error como los que se muestran más abajo. Siga las instrucciones indicadas en el mensaje de error.
- [Error de datos La información requerida no puede obtenerse del archivo Confirme el procedimiento de medición y mida de nuevo]
- [Error número de datos El número de datos en el archivo seleccionado no es correcto Confirme el área en el gráfico y el procedimiento y mida de nuevo]
- [Error de almacenamiento de datos El método de almacenamiento de datos para el archivo seleccionado no es correcto Cree de nuevo el archivo utilizando [Guardar como..] Nota: no utilizar el método "espacio de color Lab"]
- [Error de nombre de archivo El nombre del archivo seleccionado no es correcto Cambie el nombre de archivo Asegúrese de que las cadenas tras "_" son iguales]
- [Error de datos de archivo El archivo seleccionado tiene datos incorrectos Confirme el procedimiento de ajuste y vuelva a intentarlo desde el principio Nota: hay que dar salida al gráfico de nuevo]
NOTA
- Permite guardar en el sistema los datos colorimétricos guardados en una memoria USB.
- Defina como ruta "/nombre de modelo (ej.: CXXXX)/ADJUST_DATA" y guarde los datos colorimétricos en la carpeta inferior en una memoria USB. Si se define una ruta no estándar, el sistema no reconoce los datos colorimétricos. Por ello, recuerde guardar los datos en la ruta correcta.
- Cree un nombre de archivo para los datos colorimétricos que se almacenarán en la memoria USB utilizando la siguiente cadena de texto de configuración.
(información de identificación de 14 caracteres impresa en el gráfico)_(texto opcional de hasta 22 caracteres).txt
1

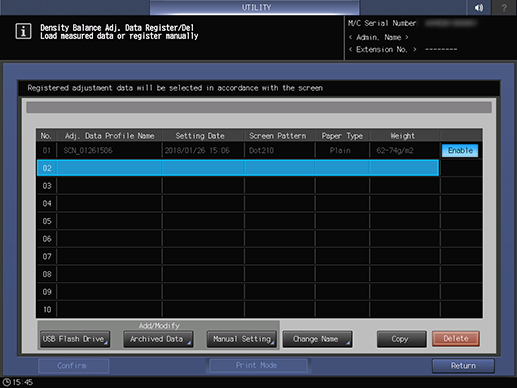

Seleccione una columna vacía de la lista de valores de ajuste de balance de densidad y pulse [Memoria USB].
Para sobrescribir o combinar datos colorimétricos, seleccione un número registrado.
2
Conecte la memoria USB con los datos colorimétricos al Puerto USB del sistema.
Este puerto solo admite dispositivos de baja potencia. Proporcione una fuente de alimentación externa para los dispositivos que requieren mayor potencia.
3
Pulse [Aceptar].

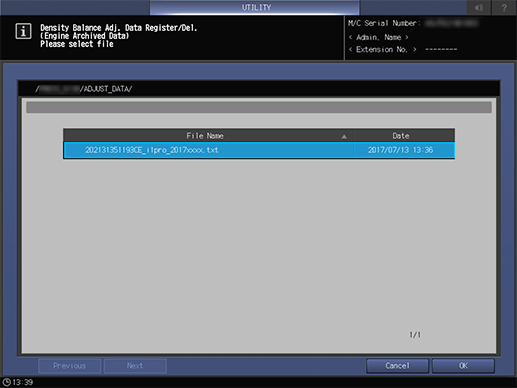

Aparecerá la pantalla de registro y se enumerarán los nombres de archivo de datos colorimétricos.
4
Seleccione los datos colorimétricos que van a registrarse y pulse [Aceptar].
5

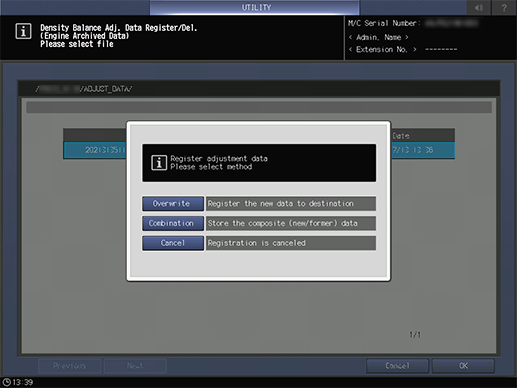

Si seleccionó en el paso 1 un número que ya estaba registrado, se muestra un diálogo de confirmación de esta operación.
Para sustituir los datos, pulse [Sobrescribir].
Para combinar los datos, pulse [Combinación]. Si las condiciones de tipo de trama, tipo y peso del papel no son uniformes, la opción [Combinación] queda inactiva.
Para no sobrescribir ni combinar, pulse [Cancelar].
6

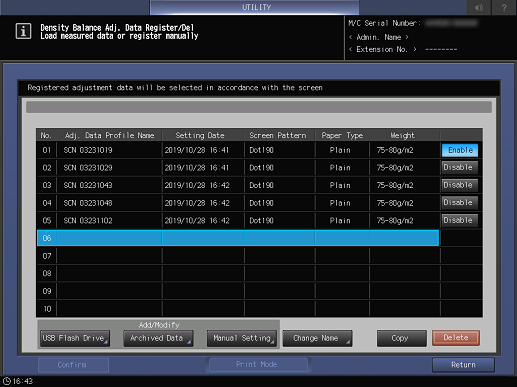

Cuando se muestre el cuadro de diálogo de confirmación de registro, pulse [Aceptar]. Se mostrará la pantalla [Reg/Elim datos balance dens.] y los datos colorimétricos quedarán registrados.
Se puede cambiar el [Nombre perfil datos aj.]. Para obtener más información, consulte [Reg/Elim datos balance dens.].
Procedimiento de ajuste (registro de datos colorimétricos en el sistema a través de la web)
Permite registrar los datos colorimétricos en este sistema a través de Web Utilities.
NOTA
- No apague/encienda la fuente de alimentación durante las operaciones.
- Es necesario acceder a Web Utilities desde el ordenador conectado al sistema y a la red durante las operaciones.
- Cree un nombre de archivo para los datos colorimétricos que se registrarán en el sistema utilizando la siguiente configuración de cadena de texto.
(información de identificación de 14 caracteres impresa en el gráfico)_(texto opcional de hasta 22 caracteres).txt
1
Acceda a Web Utilities desde el ordenador conectado a la máquina a través de la red.
URL: http://<dirección IP de la máquina>:30091/
URL (SSL): https://<dirección IP de la máquina>:30092/
2

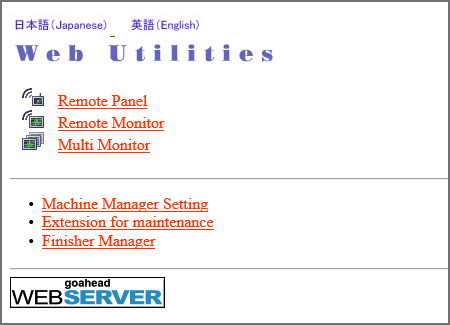

Haga clic en [Machine Manager Setting] y escriba el ID y la contraseña de administrador.
_MJA029956B_D.png)
3

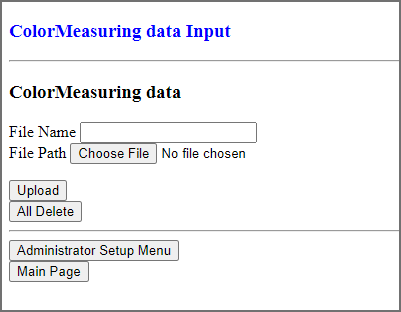

Haga clic en [ColorMeasuring data Input].
_MJA030011A_D.png)
4
Introduzca el nombre de archivo de los datos colorimétricos en [File Name], haga clic en [Choose File] junto a la ruta de archivo y seleccione los datos colorimétricos almacenados en el ordenador.
5
Haga clic en [Upload] para almacenar los datos colorimétricos en el sistema.
Si hay varios juegos de datos colorimétricos, repita los pasos 4 y 5.
6
Seleccione una columna vacía de la lista de valores de ajuste de balance de densidad y pulse [Datos archivados].
Para sobrescribir o combinar datos colorimétricos, seleccione un número registrado.
7
Seleccione los datos colorimétricos que van a registrarse y pulse [Aceptar].
8
Si seleccionó en el paso 6 un número que ya estaba registrado, se muestra un diálogo de confirmación de esta operación.
Para sustituir los datos, pulse [Sobrescribir].
Para combinar los datos, pulse [Combinación]. Si las condiciones de tipo de trama, tipo y peso del papel no son uniformes, la opción [Combinación] queda inactiva.
Para no sobrescribir ni combinar, pulse [Cancelar].
9
Cuando se muestre el cuadro de diálogo de confirmación de registro, pulse [Aceptar]. Se mostrará la pantalla [Reg/Elim datos balance dens.] y los datos colorimétricos quedarán registrados.
Se puede cambiar el [Nombre perfil datos aj.]. Para obtener más información, consulte [Reg/Elim datos balance dens.].
Procedimiento de ajuste (registro manual del valor de ajuste del balance de densidad)
Introduzca manualmente los valores de ajuste del balance de densidad y regístrelos.
Definir el valor de ajuste de balance de densidad para cada trama configurada por el sistema. Para obtener más información sobre el cambio del tipo de trama, consulte [Trama personalizada].
1
Seleccione una columna vacía de la lista de valores de ajuste de balance de densidad y pulse [Config. manual]. A continuación aparecerá la pantalla [Registro de datos aj. balance densidad].
Si selecciona un número ya registrado, se muestra el valor de ajuste del balance de densidad registrado.
Es posible registrar un máximo de 10 valores de ajuste de balance de densidad. Seleccione un número ya registrado al sobrescribir.
2
Pulse [Trama].
3

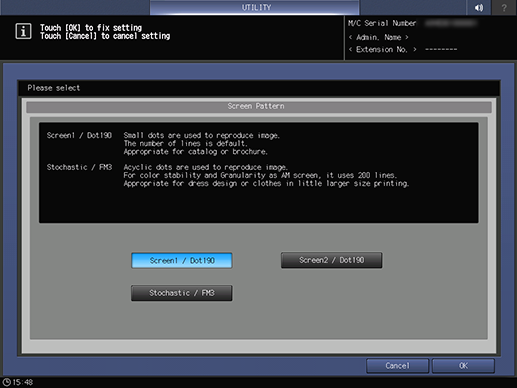

Seleccione la trama que reflejará el balance de densidad y pulse [Aceptar].
Es posible cambiar el tipo de trama. Para obtener más información, consulte [Trama personalizada].
4
Pulse [Modo impresión].
5
Selecciona el tamaño de papel.
_MJA031484B_D.png)
Seleccione una bandeja de alimentación de papel cargada con papel de cualquiera de estos tamaños: 12 e 18 w, SRA3 w, 13 e 19 w, 11 e 17 w o A3 w.
6
Pulse Iniciar en el Panel de control.
Se expulsa el gráfico con el balance de densidad ajustado.
7
Pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Seleccione un modo para ajustar desde el modo [Todos e 9 punt.] o el modo [16 e 32 puntos] (cuando se selecciona el modo [Todos e 9 punt.] en la trama).
Modo [Todos e 9 punt.]: escriba manualmente los 9 valores de densidad desde la dirección de cruce de la alimentación del papel dividida en 32 puntos. (Eje horizontal [01], [05], [09], [13], [17], [21], [25], [29], [32]). El sistema ajustará automáticamente el valor de la densidad según lo anterior.
Modo [16 e 32 puntos]: escriba manualmente los valores de ajuste de densidad de 32 puntos en la dirección de cruce de la alimentación del papel y de 16 puntos en la dirección de alimentación del papel en un total de 512 puntos.
9
Selecciona la tecla para el color que desea ajustar.
10
Utilice el teclado en pantalla para introducir el valor numérico.
Seleccione si el valor numérico es positivo o negativo usando [+ / -] y pulse [Conf.] para definir el valor.
[Rango aj.:-128~+127]
Pulse [*] o [)] para visualizar el botón en cualquier posición a lo largo del eje horizontal, y después selecciónelo.
Cuando se selecciona el modo [16 e 32 puntos], si pulsa en la columna superior del eje horizontal, se pueden definir los mismos valores numéricos con una sola entrada seleccionando la columna correspondiente de debajo.
Pulse [Borr.] para ajustar en cero.
NOTA
- Pulse [Bor. datos aj.] para definir los valores de ajuste de los puntos seleccionados, así como los valores de ajuste de todos los puntos, en cero. Tenga cuidado cuando lo use.
11
Repita los pasos 4 a 7 después de introducir los valores de ajuste.
12
Revise el gráfico y repita los pasos 8 a 11 hasta obtener los resultados deseados.
13
Pulse [Aceptar] en la pantalla [Registro de datos aj. balance densidad] cuando se hayan completado los ajustes.
La pantalla volverá a [Reg/Elim datos balance dens.] y aparecerá "NUEVO PERFIL" en [Nombre perfil datos aj.].
14
Consulte los pasos 4 a 7 para imprimir el gráfico y comprobarlo.
Si no se expulsa el gráfico, los valores de ajuste de balance de densidad no se modificarán ni se registrarán, incluso si se pulsa la tecla [Aceptar] en la pantalla [Registro de datos aj. balance densidad].
15
Pulse [Cambiar nombre] y escriba un nombre de perfil.
Para obtener más información, consulte [Reg/Elim datos balance dens.].
Procedimiento de ajuste (edición del valor de ajuste del balance de densidad)
1
Seleccione el número registrado en la lista de valores de ajuste del balance de densidad y pulse [Config. manual]. Se visualiza la pantalla [Registro de datos aj. balance densidad].
2
Pulse [Trama].
Si el valor de ajuste del balance de densidad que se va a cambiar son datos colorimétricos medidos por el colorímetro, no se podrá cambiar la trama. La opción [Trama] está inactiva y no puede seleccionarse.
3
Seleccione la trama que reflejará el balance de densidad y pulse [Aceptar].
Es posible cambiar el tipo de trama. Para obtener más información, consulte [Trama personalizada].
4
Ejecute los pasos 8 a 12 en Procedimiento de ajuste (registro manual del valor de ajuste del balance de densidad).
5
Pulse [Aceptar] en la pantalla [Registro de datos aj. balance densidad] cuando se hayan completado los ajustes.
La visualización volverá a la pantalla [Reg/Elim datos balance dens.].
6
Consulte los pasos 4 a 7 en Procedimiento de ajuste (registro manual del valor de ajuste del balance de densidad) para imprimir el gráfico y comprobarlo.
Si no se expulsa el gráfico, los valores de ajuste de balance de densidad no se modificarán ni se registrarán, incluso si se pulsa la tecla [Aceptar] en la pantalla [Registro de datos aj. balance densidad].
Se puede cambiar el [Nombre perfil datos aj.]. Para obtener más información, consulte [Reg/Elim datos balance dens.].
