[Controllo comunicazioni]
Descrizione generale
È possibile controllare il registro degli errori di comunicazione IPsec.
Premere [Registro errori di comunicazione] per visualizzare un elenco di indirizzi IP di errori di comunicazione, i dettagli di errore e l'ora in cui si sono verificati.
Consigli
- L'impostazione richiede di visualizzare [Contr conness]. Per informazioni dettagliate sull'impostazione, fare riferimento a Procedura di impostazione (visualizzazione di [Contr conness]).
Voci di impostazione
Voce di impostazione | Descrizione |
|---|---|
[Contr conness] | Immettere l'indirizzo IP e verificare lo stato della connessione. |
[Registro errori di comunicazione] | Viene visualizzato il registro degli errori che si verificano in [Contr conness]. |
Procedura di impostazione (visualizzazione di [Contr conness])
1
In [Impostazioni IKEv1] delle [Impostazioni IKE], impostare ogni voce di impostazione come indicato di seguito.
[Algoritmo di crittografia]: [3DES-CBC]
[Algoritmo di autenticazione]: [SHA-1]
[Gruppo Diffie-Hellman]: [Gruppo 2]
Per informazioni dettagliate sull'impostazione, fare riferimento a [Impostazioni IKEv1].
2
In [Impostazioni IPsec SA], selezionare il [Gruppo] desiderato e impostare ogni voce come indicato di seguito.
[Metodo di incapsulamento]: [Modalità di trasporto]
[Protocollo di sicurezza]: [AH]
[Metodo di scambio tasti] - [IKEv1] - [Généraux Metodo di autenticazione]: [Tasto precondiviso]
[Metodo di scambio tasti] - [IKEv1] - [ESN]: [NON VALIDO]
[Metodo di scambio tasti] - [IKEv1] - [Ripeti rilevazione]: [Abilita]
[Metodo di scambio tasti] - [IKEv1] - [Algoritmo di autenticazione AH]: [SHA-1]
[Metodo di scambio tasti] - [IKEv1] - [Perfetta segretezza di inoltro]: [OFF]
Per informazioni dettagliate sull'impostazione, fare riferimento a [Modifica].
3
In [Peer], selezionare il [Gruppo] desiderato e impostare ogni voce come indicato di seguito.
[Specifiche indirizzo]: [Unicast]
[Indirizzo IP]: inserire l'indirizzo IP.
[Testo della chiave pre-condivisa]: inserire la stringa condivisa.
Per informazioni dettagliate sull'impostazione, fare riferimento a [Peer].
4
In [Specifica protocollo], selezionare il [Gruppo] desiderato e impostarlo come indicato di seguito.
[Impostazioni identificazione protocollo]: [Non impostare]
Per informazioni dettagliate sull'impostazione, fare riferimento a [Specifica protocollo].
5
In [Politica IPsec] - [Seleziona gruppo], selezionare il gruppo specificato nei passaggi da 1 a 4.
Per informazioni dettagliate sull'impostazione, fare riferimento a [Impostazioni utilizzo IPsec].
Procedura di impostazione (controllo dello stato di connessione dell'indirizzo IP)
Controllare lo stato di connessione dell'indirizzo IP.
1

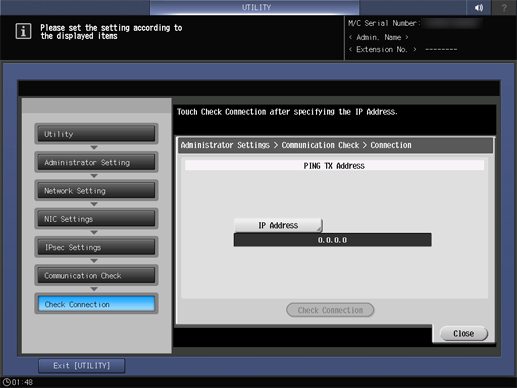

Premere [Contr conness].
2
Premere [Indirizzo IP].
Viene visualizzata la schermata di inserimento.
3

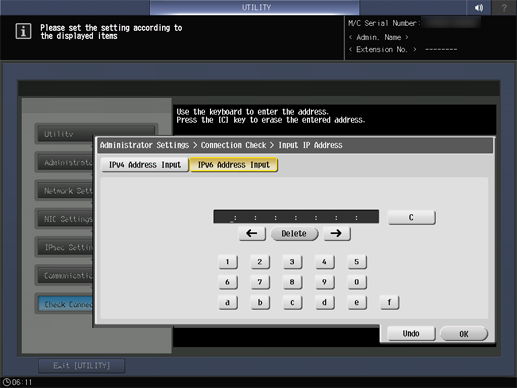

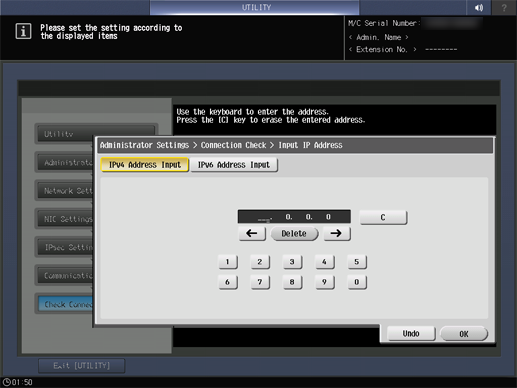

Selezionare [Immissione indirizzo IPv4] o [Immissione indirizzo IPv6] quindi inserire l'indirizzo IP.
La schermata visualizzata varia in funzione del tasto selezionato.
Per informazioni dettagliate su come inserire i caratteri, fare riferimento a Inserimento di testo.
Se si preme [Ripristina], il valore numerico ritorna al valore precedente alle correzioni (impostazione predefinita: 0.0.0.0.).
4
Premere [OK].
5
Premere [Contr conness].
Viene visualizzato lo stato della connessione dell'indirizzo IP inserito.
