Impression massicotée
L'impression massicotée
Si l'Unité de massicotage TU-510 est installée, le massicotage sera appliqué aux tâches de copie ou d'impression de la même manière que l'impression.
Vous pouvez enregistrer au préalable des paramètres avancés pour la fonction de massicotage, dans un profil massicot. Le cas échéant, vous pouvez rappeler et appliquer les profils massicot pour rationaliser l'exécution des opérations de massicotage. Pour en savoir plus sur le profil massicot, voir [Profil massicot].
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
Conseils
- Pour en savoir plus sur les formats de papier disponibles et d'autres spécifications, voir [Profil massicot] ou Unité de massicotage TU-510.
Les 5 types de mode de massicotage sont détaillés ci-dessous.
No. | Mode | Présentation | Format papier disponible | Post-découpe format fini | Grammage papier utilisable | Magasins utilisables en sortie |
|---|---|---|---|---|---|---|
1 | [Four Edge Trim] | Massicotage des 4 bords du papier. *Peut également être utilisé pour appliquer des plis et des perforations. | Largeur 140,0 mm à 330,2 mm, longueur 153,0 mm à 1 300,0 mm/Largeur 5,51" à 13", longueur 6,02" à 51,18" Pour définir [Perforation] : 140,0 mm à 330,2 mm de large, 153,0 mm à 487,7 mm de long/5,51" à 13" de large, 6,02" à 19,20" de long | Largeur 120,0 mm/4,72" ou plus, longueur 133,0 mm/5,24" ou plus | 50 g/m2 à 400 g/m2/14 lb Bond à 106 lb Bond (rainure : 80 g/m2 à 400 g/m2/21 lb Bond à 106 lb Bond) | Bac auxiliaire de l'Unité de massicotage TU-510 (longueur finales du papier : 85,0 mm e 133,0 mm ou plus/3,35" e 5,24" ou plus), unité de finition suivante (longueur finales du papier comprise entre 133,0 mm/5,24" et 488,0 mm/19,21") |
2 | [Multiple Cutting] | Découpe en 2 feuilles. *Peut également être utilisé pour appliquer des perforations. *Vous pouvez également couper le papier en feuilles de même taille en configurant le réglage (demi-coupe). | Largeur 140,0 mm à 330,2 mm, longueur 266,0 mm à 487,7 mm/Largeur 5,51" à 13", longueur 10,47" à 19,20" | A4w, Lettrew, SRA4w, B5w, A5v, A5w, B6v, 9 e 11w, 8 e 13w, 16Kw, 5,5 e 8,5v, 5,5 e 8,5w, format personnalisé (largeur 120,0 mm à 330,2 mm, longueur 133,0 mm à 243,8 mm/largeur 4,72" à 13", longueur 5,24" à 9,60") | 64 g/m2 à 400 g/m2/17 lb Bond à 106 lb Bond | Bac auxiliaire de l'Unité de massicotage TU-510 (longueur finales du papier : 85,0 mm e 133,0 mm ou plus/3,35" e 5,24" ou plus), unité de finition suivante (longueur finales du papier comprise entre 133,0 mm/5,24" et 488,0 mm/19,21") |
3 | [Card Cutting] | Coupe du papier au format carte. *Le papier intercalaire peut également être inséré. | Largeur 287,0 mm à 330,2 mm, longueur 370,0 mm à 457,2 mm/Largeur 11,30" à 13", longueur 14,57" à 18" | Largeur 85,0 mm à 92,0 mm, longueur 50,0 mm à 56,0 mm/Largeur 3,35" à 3,62", longueur 1,97" à 2,20" | 128 g/m2 à 300 g/m2/34 lb Bond à 81 lb Bond (Papier couché : 136 g/m2 à 300 g/m2/37 lb Bond à 81 lb Bond) | Bac à cartes de Unité de massicotage TU-510 |
4 | [1x1-3x3 Cutting(CR)] | Définition des positions de massicotage et de rainage. | Largeur 140,0 mm à 330,2 mm, longueur 143,0 mm à 487,7 mm/Largeur 5,51" à 13", longueur 5,63" à 19,20" *Extensible en longueur jusqu'à 1 300,0 mm/51,18". Pour l'expansion, contactez votre technicien de maintenance. | Dans le sens de la largeur 85,0 mm/3,35" ou plus, dans le sens de la longueur 133,0 mm/5,24" | 128 g/m2 à 300 g/m2/34 lb Bond à 81 lb Bond (papier couché : 157 g/m2 à 300 g/m2/42 lb Bond à 81 lb Bond) | Bac auxiliaire de Unité de massicotage TU-510 |
5 | [1x1-1x3 Cutting(PE)] | Régler la position de massicotage et de perforation. | Largeur 140,0 mm à 330,2 mm, longueur 143,0 mm à 487,7 mm/Largeur 5,51" à 13", longueur 5,63" à 19,20" *Extensible en longueur jusqu'à 1 300,0 mm/51,18". Pour l'expansion, contactez votre technicien de maintenance. | Dans le sens de la largeur 120,0 mm/4,72" ou plus, dans le sens de la longueur 133,0 mm/5,24" | 128 g/m2 à 400 g/m2/34 lb Bond à 106 lb Bond (papier couché : 136 g/m2 à 400 g/m2/37 lb Bond à 106 lb Bond) | Bac auxiliaire de Unité de massicotage TU-510 |
Recommandations
Utilisez l'impression massicotée dans les circonstances suivantes.
Pour créer des catalogues, des couvertures de livre, des brochures, etc.
Pour créer différents types de cartes (cartes de visite, etc.)
Pour massicoter des formats papier spéciaux
Pour info
- Pour en savoir plus sur les formats de papier, voir [Profil massicot].
- Pour en savoir plus sur le mode de massicotage, voir [Create].
Tâches cibles
Tâches en attente, tâches de copie, tâches d'impression
Outils cibles
Écran tactile (tâches stockées sur l'unité principale) | Pilote d'imprimante | AccurioPro Print Manager | Hot folder machine | AccurioPro Hot Folder |
|---|---|---|---|---|
. | . | . | . | e |
Environnement d'exploitation requis
Nom | Contenu |
|---|---|
Système d'exploitation | Windows 10 |
Application | Adobe Acrobat Reader DC |
Pilote d'imprimante | Pilote Plug-in PS |
Option | Unité de massicotage TU-510 |
REMARQUE
- L'écran actuel affiché dépend de la version ou révision de l'application et de l'environnement utilisé.
Conseils
- Lors de la configuration du pilote d'imprimante, vérifiez qu'aucun des réglages précédents ne subsiste sous aucun onglet d'élément. Si des réglages précédents subsistent, assurez-vous de les effacer.
La fonction Unité de massicotage TU-510
Monter l'Unité de massicotage TU-510 sur le système pour découper le papier avant l'impression.
Les options décrites ci-dessous sont montées dans l'Unité de massicotage TU-510 pour offrir une fonctionnalité de massicotage spéciale supplémentaire.
Option | Description |
|---|---|
Raineuse CR-102 | Ajoute des rainures (forme convexe descendante) au papier. Ajout possible de rainures pendant l'exécution du massicotage quadruple ou du massicotage (CR) 1x1-3x3. |
Raineuse CR-103 | Ajoute des rainures (forme convexe ascendante) au papier. Des plis peuvent être ajoutés lors de la découpe des quatre bords. |
Unité de perforation PE-101 | Ajoute des perforations au papier dans le sens du départ papier. Ajout possible de perforations pendant l'exécution du massicotage quadruple ou du massicotage (PE) 1x1-1x3. |
Unité de perforation PE-102 | Ajoute des perforations au papier dans le sens horizontal. Ajout possible de perforations pendant l'exécution de massicotage quadruple. |
Unité de massicotage TU-504 | Massicote les sections inutiles du papier multiface. Massicotage définitif du papier dans le sens horizontal par rapport au sens d'alimentation du papier. |
Séparateur de tâches JS-507 | Empile le papier découpé au format carte dans le Bac à cartes. L'Unité de massicotage TU-504 est nécessaire pour effectuer une découpe au format carte. |
Unité bannière MK-764 | Permet de réaliser un massicotage du papier bannière. Option à monter pour sortir le papier bannière sur un périphérique de post-traitement. Si vous tentez un traitement sur papier bannière à l'aide de l'Unité de massicotage TU-510 sans l'installation de cette option, un message d'erreur s'affiche et la configuration des réglages est impossible. |
Processus d'impression massicotée
1
Créez et enregistrez des profils massicot.
Pour en savoir plus sur l'accès à l'écran de création de profil, voir "Accès à l'écran de création de profil" (description après la procédure).
Le [FinisherManager] peut afficher seulement le japonais ou l'anglais. Les écrans en langue anglaise sont utilisés pour les descriptions dans des langues qui ne peuvent pas être affichées.
Pour en savoir plus sur la création et l'enregistrement des profils, voir [Create] ou Création et édition de profils massicot.
2
Appliquez un profil massicot enregistré à la tâche.
Pour en savoir plus sur la fonction d'application des profils de coupe lors de l'impression, voir "Fonction d'application des profils de coupe lors de l'impression" (description après la procédure).
3
Imprimez la/les tâche(s).
Le massicotage est exécuté et la tâche est sortie.
Accès à l'écran de création de profil
Code | Transition vers l'écran Création de profils |
|---|---|
A partir du système Écran tactile | Écran tactile - [UNITÉ PRINC.] - [Profil massicot] - [Create] |
Depuis le navigateur | Pour Web Connection Web Connection - Écran de connexion - [FinisherManager]- [TU-510 Profile Manager] - [Create] Pour en savoir plus sur la manière d'accéder à l'Web Connection, voir Web Connection (la machine). |
Depuis Utilitaires Web Utilitaires Web - Page principale - [Finisher Manager] - [TU-510 Profile Manager] - [Create] Pour en savoir plus sur l'accès à Web Utilities, voir Web Utilities (l'unité principale). |
Fonction permettant d'appliquer des profils de coupe lors de l'impression
Fonction | Contenu |
|---|---|
Fonction [Massicoter] de [LISTE TÂCHES] | Pour appliquer un profil massicot à une tâche en attente, sélectionnez dans l'ordre [LISTE TÂCHES] - [ModifierBonTravail] - [Massicoter], puis sélectionnez le profil massicot approprié. Pour des détails, voir [Massicoter]. |
Fonction [Config. sortie] de [COPIE] | Pour appliquer un profil massicot à une tâche de copie, sélectionner [Config. sortie] et ensuite [Massicoter], puis sélectionner le profil massicot approprié. Pour des détails, voir [Massicoter]. |
Fonction [Finition] de Pilote Plug-in PS | Pour appliquer un profil massicot à une tâche d'impression, sélectionner l'onglet [Finition] et ensuite, puis sélectionner le profil massicot approprié. Pour des détails, voir [Finition]. |
Fonction [Finition] de AccurioPro Print Manager | Pour appliquer un profil massicot à une tâche d'impression, sélectionner l'onglet [Finition] et ensuite, puis sélectionner le profil massicot approprié. Pour des détails, voir [Finition]. |
Création et édition de profils massicot
Vous pouvez créer ou éditer un profil massicot à l'aide de l'Écran tactile ou en accédant au [FinisherManager] de Web Connection ou de Web Utilities. Le méthode de création des profils est la même.
Le [FinisherManager] peut afficher seulement le japonais ou l'anglais. Les écrans en langue anglaise sont utilisés pour les descriptions dans des langues qui ne peuvent pas être affichées.
Cette section illustre par un exemple la création d'un profil massicot en y accédant depuis Web Connection.
Conseils
- Lorsqu'on y accède et qu'on l'utilise à partir du [FinisherManager] dans Web Connection ou Web Utilities, les valeurs des dimensions et les fonctions de [PDF Download] sont affichées sur l'écran de création de profil. Vous pouvez télécharger l'image de découpe au format PDF en cliquant sur [PDF Download].
Pour info
- Pour en savoir plus sur [PDF Download], voir [PDF Download].
1
Lancez votre navigateur.
Pour en savoir plus sur l'environnement d'exploitation de l'Web Connection, voir Web Connection.
2
Entrez "http://<adresse IP de l'unité principale>/wcd/top.xml" dans la barre d'adresse, puis appuyez sur [Entrer].
Par exemple, si l'adresse IP de la machine est 192.168.1.20, entrez "http://192.168.1.20/wcd/top.xml".
3
Cliquez sur [FinisherManager].
4
Cliquez sur [TU-510 Profile Manager].
5
Pour en savoir plus sur les réglages ci-dessous, voir chacun des éléments ci-après.
Massicotage quadruple (Rainage)
Cette section décrit la configuration des profils massicot pour le massicotage quadruple (rainage).
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1

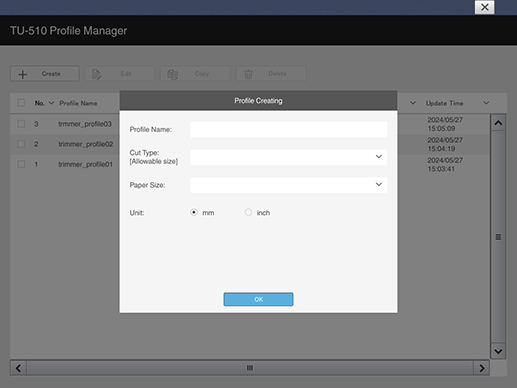

Cliquez sur [Create].
2

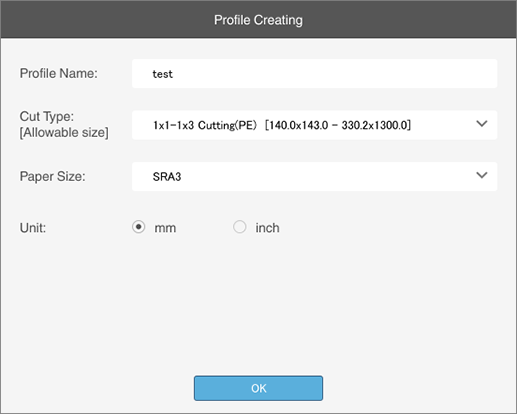

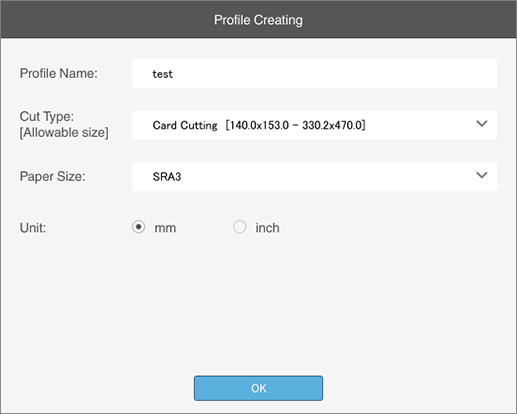

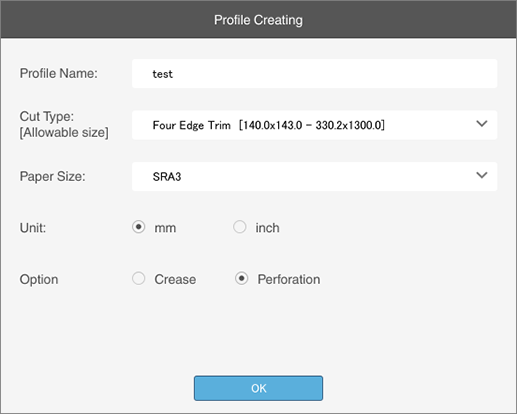

Configurez et réglez le [Profile Name] ou [Cut Type] ([Four Edge Trim]), [Paper Size], [Unit], [Option] ([Crease]).
Formats papier utilisables : 140,0 mm à 330,2 mm de large, 153,0 mm à 1 300,0 mm de long/5,51" à 13" de large, 6,02" à 51,18" de long
3

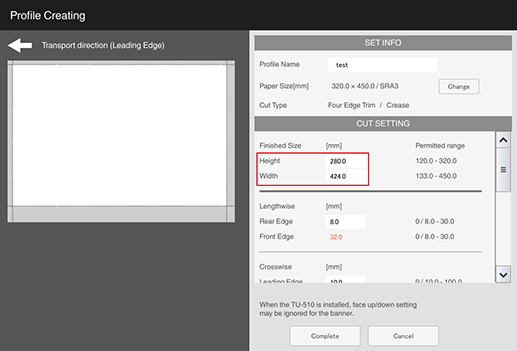

Saisissez les éléments [Finished Size] - [Height] et [Width].
4

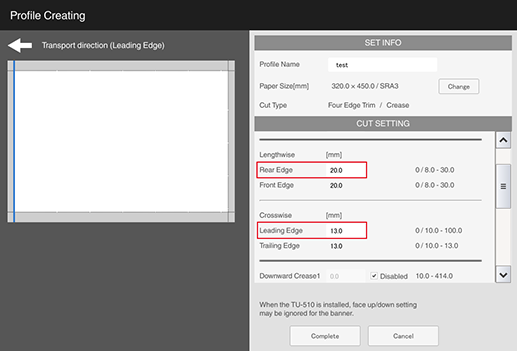

Saisissez les éléments [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) et [Crosswise] - [Leading Edge] (valeur du bord avant à couper).
Déterminez les valeurs de configuration de [Lengthwise]- [Rear Edge] (S1) et de [Crosswise] - [Leading Edge] (C1) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Finished Size]-[Height] (a) et [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1). Pour en savoir plus sur les limites, voir "Limites de massicotage quadruple/rainage" (description après la procédure).
- Certains éléments permettent de modifier les limites des valeurs de réglage. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous entrez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
5

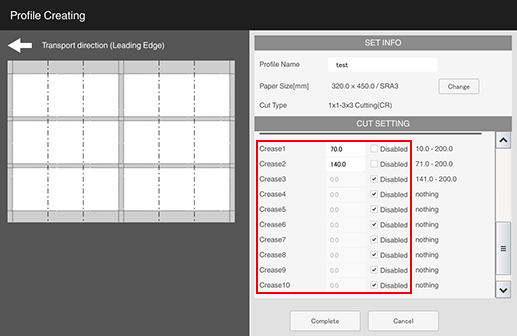

Entrez au besoin [Downward Crease1] à [Downward Crease5] et [Upward Crease1] à [Upward Crease5].
Jusqu'à 5 rainures convexes inférieures et supérieures peuvent être définies respectivement, en fonction du format de finition et de la position de réglage.
Les positions de rainage sont définies à au moins 10,0 mm /0,39" de la zone de massicotage et les intervalles de rainage à au moins 1,0 mm/0,04".
6
Cette section propose des exemples de réglage de [Four Edge Trim / Crease].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" à "Exemple de réglage 3" (description après la procédure).
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 153,0 mm à 1 300,0 mm/6,02" à 51,18" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm/5,51" à 13" |

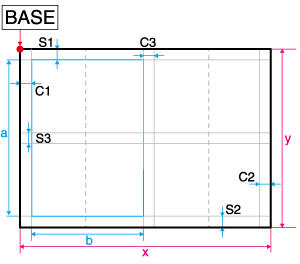

Limites de massicotage quadruple/rainage | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" ou plus |
b | [Finished Size] - [Width] | 133,0 mm/5,24" ou plus |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" (aucun) ou 8,0 mm à 30,0 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". Il n'est pas possible de couper uniquement le [Rear Edge] (valeur de coupe du bord supérieur) ou uniquement le [Front Edge] (valeur de coupe du bord inférieur). |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 0 mm/0" (aucun) ou 10,0 mm à 100,0 mm/0,39" à 3,94" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 0 mm/0" (aucun) ou 10,0 mm à 13,0 mm/0,39" à 0,51" |
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[Downward Crease1] À [Downward Crease5] | Désactivé |
[Upward Crease1] À [Upward Crease5] | Désactivé |

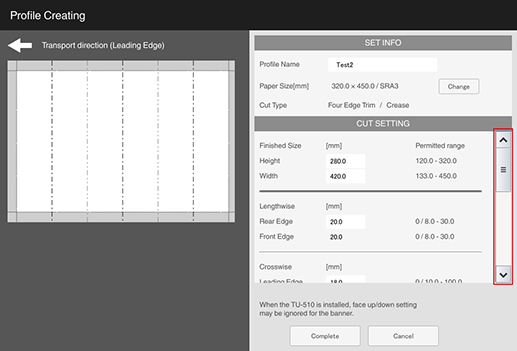

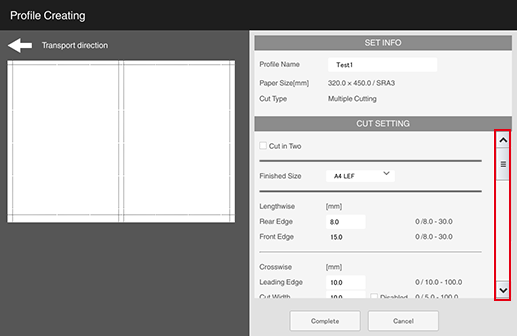

Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Exemple de réglage 2 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 420.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 18.0 |
[Crosswise] - [Trailing Edge] | 12,0 (réglage automatique) |
[Downward Crease1] | 70.0 |
[Downward Crease2] | 210.0 |
[Downward Crease3] | 350.0 |
[Downward Crease4] À [Downward Crease5] | Désactivé |
[Upward Crease1] | 140.0 |
[Upward Crease2] | 280.0 |
[Upward Crease3] À [Upward Crease5] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Exemple de réglage 3 (format papier : A4 alimentation bord court, unités : mm) | |
|---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Massicotage quadruple/Rainage |
[Finished Size] - [Height] | 194.0 |
[Finished Size] - [Width] | 271.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 8,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[Downward Crease1] | 90.0 |
[Downward Crease2] | 180.0 |
[Downward Crease3] À [Downward Crease5] | Désactivé |
[Upward Crease1] À [Upward Crease5] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Massicotage quadruple (Perforation)
Cette section décrit la configuration des profils massicot pour le massicotage quadruple (perforation).
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1
Cliquez sur [Create].
2
Configurez et réglez le [Profile Name] ou [Cut Type] ([Four Edge Trim]), [Paper Size], [Unit], [Option] ([Perforation]).
Formats papier utilisables : 140,0 mm à 330,2 mm de large, 153,0 mm à 487,7 mm de long/5,51" à 13" de large, 6,02" à 19,20" de long
3
Saisissez les éléments [Finished Size] - [Height] et [Width].
4

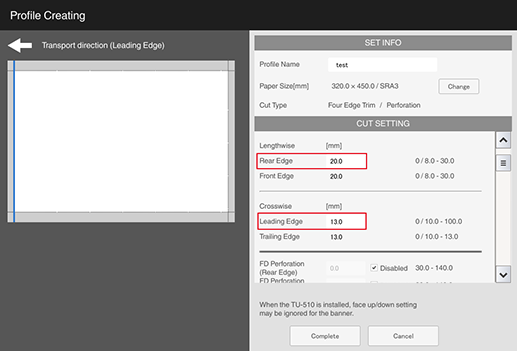

Saisissez les éléments [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) et [Crosswise] - [Leading Edge] (valeur du bord avant à couper).
Déterminez les valeurs de configuration de [Lengthwise]- [Rear Edge] (S1) et de [Crosswise] - [Leading Edge] (C1) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Finished Size]-[Height] (a) et [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1). Pour en savoir plus sur les limites, voir "Limites de massicotage quadruple/perforation" (description après la procédure).
- Certains éléments permettent de modifier les limites des valeurs de réglage. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous entrez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
5

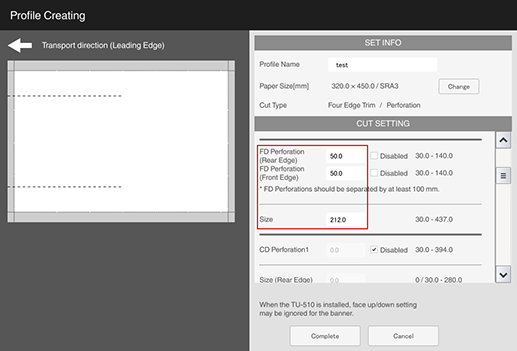

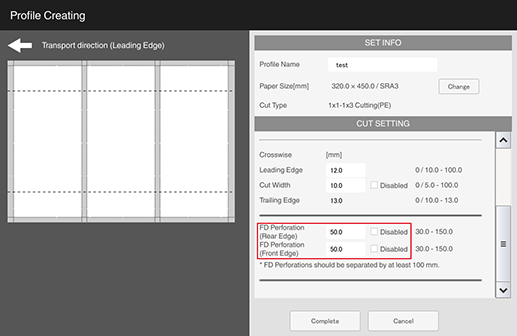

Définissez au besoin [FD Perforation (Rear Edge)] et [FD Perforation (Front Edge)], [Size].
Les positions de perforation sont fixées à 30 mm/1,18" ou plus de la zone de massicotage, et les intervalles de position de perforation à 100,0 mm/3,94" ou plus.
Définissez [Size] à au moins 30 mm/1,18".
6

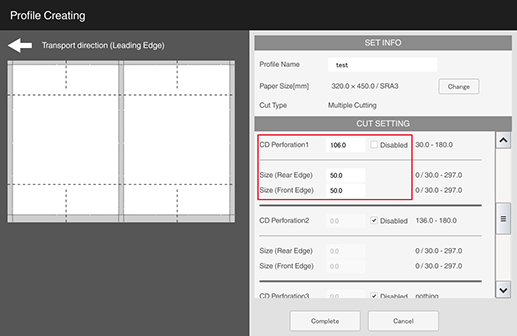

Entrez au besoin [CD Perforation1] à [CD Perforation10] ou [Size (Rear Edge)] et [Size (Front Edge)].
Il est possible de définir jusqu'à 10 perforations, en fonction du format de finition et de la position de réglage.
Les positions de perforation sont définies à au moins 30,0 mm/1,18" de la zone de massicotage et les intervalles de perforation à au moins 30,0 mm/1,18".
Définissez [Size (Rear Edge)] et [Size (Front Edge)] à au moins 30,0 mm/1,18".
7
Cette section propose des exemples de réglage de [Four Edge Trim / Perforation].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" à "Exemple de réglage 3" (description après la procédure).
8
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 153,0 mm à 487,7 mm/6,02" à 19,20" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm/5,51" à 13" |
Limites du massicotage quadruple/perforation | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" ou plus |
b | [Finished Size] - [Width] | 133,0 mm/5,24" ou plus |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" (aucun) ou 8,0 mm à 30,0 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". Il n'est pas possible de couper uniquement le [Rear Edge] (valeur de coupe du bord supérieur) ou uniquement le [Front Edge] (valeur de coupe du bord inférieur). |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 0 mm/0" (aucun) ou 10,0 mm à 100,0 mm/0,39" à 3,94" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 0 mm/0" (aucun) ou 10,0 mm à 13,0 mm/0,39" à 0,51" |
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | Désactivé |
[FD Perforation (Front Edge)] | Désactivé |
[CD Perforation1] À [CD Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Exemple de réglage 2 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 424.0 |
[Lengthwise] - [Rear Edge] | 20.0 |
[Lengthwise] - [Front Edge] | 20,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 13.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | 50.0 |
[FD Perforation (Front Edge)] | 50.0 |
[Size] | 212.0 |
[CD Perforation1] | 106.0 |
[Size (Rear Edge)] | 50.0 |
[Size (Front Edge)] | 50.0 |
[CD Perforation2] | 212.0 |
[Size (Rear Edge)] | 280.0 |
[Size (Front Edge)] | 0.0 |
[CD Perforation3] À [CD Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |

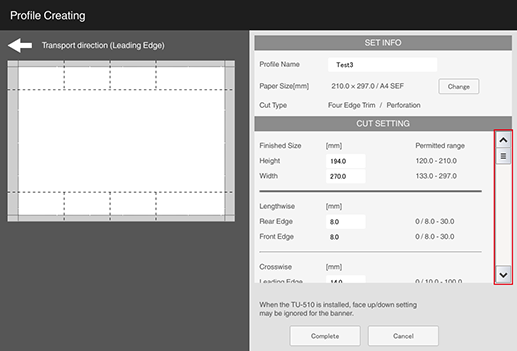

Exemple de réglage 3 (format papier : A4 alimentation bord court, unités : mm) | |
|---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Massicotage quadruple/Perforation |
[Finished Size] - [Height] | 194.0 |
[Finished Size] - [Width] | 270.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 8,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 14.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | 30.0 |
[FD Perforation (Front Edge)] | 30.0 |
[Size] | 283.0 |
[CD Perforation1] | 60.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation2] | 120.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation3] | 180.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation4] À [CD Perforation10] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Découpe multiple
Cette section décrit la configuration des profils massicot de couple multiple.
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1
Cliquez sur [Create].
2
Configurez et réglez le [Profile Name] ou [Cut Type] ([Multiple Cutting]), [Paper Size], [Unit].
Format de papier disponible : (largeur) 140,0 mm à 330,2 mm, (longueur) 266,0 mm à 487,7 mm/(largeur) 5,51" à 13", (longueur) 10,47" à 19,20"
3
Cochez la case [Cut in Two] si vous souhaitez couper le papier en feuilles de format identique.
Passez à l'étape 6.
4
Sélectionnez [Finished Size].
Si [Custom Size] est sélectionné, réglez [Height] et [Width].
Les formats standard pouvant être sélectionnés varient en fonction du format de papier sélectionné.
5

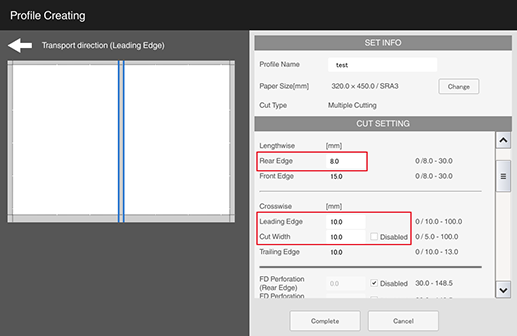

Saisissez les valeurs [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) et [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) et [Cut Width].
Déterminez les valeurs de configuration de [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Lengthwise]- [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3). Pour en savoir plus sur les limites, voir "Limites de découpe multiple" (description après la procédure).
- Certains éléments permettent de modifier les limites des valeurs de réglage. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez la valeur d'entrée ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous saisissez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
6

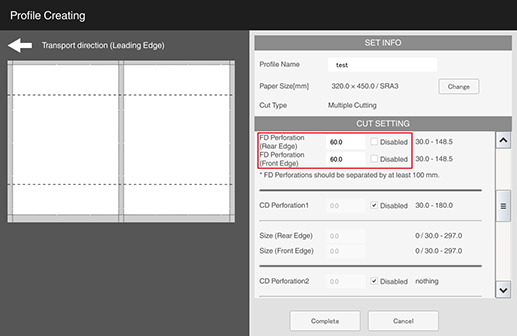

Définissez au besoin [FD Perforation (Rear Edge)] et [FD Perforation (Front Edge)], [Size].
Les positions de perforation sont fixées à 30 mm/1,18" ou plus de la zone de massicotage, et les intervalles de position de perforation à 100,0 mm/3,94" ou plus.
La longueur de la perforation dans le sens du départ papier est réglée en fonction de la largeur du format du papier (elle ne peut pas être réglée au milieu du papier).
7
Entrez au besoin [CD Perforation1] à [CD Perforation5] ou [Size (Rear Edge)] et [Size (Front Edge)].
Il est possible de définir jusqu'à 5 perforations, en fonction du format de finition et de la position de réglage.
Les positions de perforation sont définies à au moins 30,0 mm/1,18" de la zone de massicotage et les intervalles de perforation à au moins 30,0 mm/1,18".
Définissez [Size (Rear Edge)] et [Size (Front Edge)] à au moins 30,0 mm/1,18".
8
Cette section propose des exemples de réglage de [Multiple Cutting].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" et "Exemple de réglages 2" (description après la procédure).
9
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 266,0 mm à 487,7 mm/10,47" à 19,2" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm/5,51" à 13" |
Limites de découpe multiple | ||
|---|---|---|
a | [Finished Size] | A4 LEF, LTR LEF, SRA4 LEF, B5 LEF, A5 SEF, A5 LEF, B6 SEF, 9 e 11 LEF, 8 e 13 LEF, 16K LEF, 5,5 e 8,5 SEF, 5,5 e 8,5 LEF, format personnalisé (120,0 mm à 330,2 mm de large, 133,0 mm à 243,8 mm de long/4,72" à 13" de large, 5,24" à 9,60" mm de long) |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" (aucun) ou 8,0 mm à 30,0 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". Il n'est pas possible de couper uniquement le [Rear Edge] (valeur de coupe du bord supérieur) ou uniquement le [Front Edge] (valeur de coupe du bord inférieur). |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 0 mm/0" (aucun) ou 10,0 mm à 100 mm/0,39" à 3,94" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 0 mm/0" (aucun) ou 10,0 mm à 13,0 mm/0,39" à 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (aucun) ou 5,0 mm à 100,0 mm/0,20" à 3,94" |
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Découpe multiple |
[Finished Size] | A4 LEF |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 15,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | Désactivé |
[FD Perforation (Front Edge)] | Désactivé |
[CD Perforation1] À [CD Perforation5] | Désactivé |
 | |

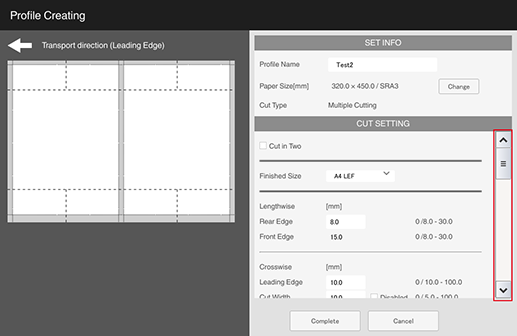

Exemple de réglage 2 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Découpe multiple |
[Finished Size] | A4 LEF |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 15,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | 50.0 |
[FD Perforation (Front Edge)] | 50.0 |
[CD Perforation1] | 106.0 |
[Size (Rear Edge)] | 50.0 |
[Size (Front Edge)] | 50.0 |
[CD Perforation2] À [CD Perforation5] | Désactivé |
 | |
Découpe cartes
Cette section décrit la configuration des profils massicot de découpe de cartes.
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1
Cliquez sur [Create].
2
Configurez et réglez le [Profile Name] ou [Cut Type] ([Card Cutting]), [Paper Size], [Unit].
Formats papier utilisables : 287,0 mm à 330,2 mm de large, 370,0 mm à 457,2 mm de long/11,30" à 13" de large, 14,57" à 18" de long
3

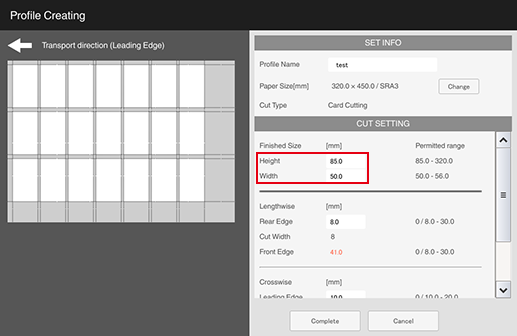

Saisissez les éléments [Finished Size] - [Height] et [Width].
4
Saisissez les valeurs [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) et [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) et [Cut Width].
Déterminez les valeurs de configuration de [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Finished Size]-[Height] (a) et [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3). Pour en savoir plus sur les limitations, voir "Limites de découpe cartes" (description après la procédure).
- Certains éléments permettent de modifier les limites des valeurs de réglage. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous saisissez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
- [Lengthwise] - [Cut Width] (S3) est fixé à 8 mm (peut varier en fonction de la période de production).
- Avec le format papier SRA3 ou 12 e 18, le nombre maximum de cartes qu'il est possible de créer est 3 e 7 rangées = 21 cartes.
5
Cette section propose des exemples de réglage de [Card Cutting].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" et "Exemple de réglages 2" (description après la procédure).
6
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 370,0 mm à 457,2 mm/14,57" à 18" |
y | Format papier (largeur verticale) | 287,0 mm à 330,2 mm/11,30" à 13" |
Limites de découpe cartes | ||
|---|---|---|
a | [Finished Size] - [Height] | 85,0 mm à 92,0 mm/3,35" à 3,62" |
b | [Finished Size] - [Width] | 50,0 mm à 56,0 mm/1,97" à 2,2" |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" ou 8 mm à 30 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
S3 | [Lengthwise] - [Cut Width] | 8,0 mm/0,31" (fixe)* |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 10,0 mm à 20,0 mm/0,39" à 0,79" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 10,0 mm à 13,0 mm/0,39" à 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (aucun) ou 5,0 mm à 13,0 mm/0,20" à 0,51" |
* : peut varier en fonction de la période de production.

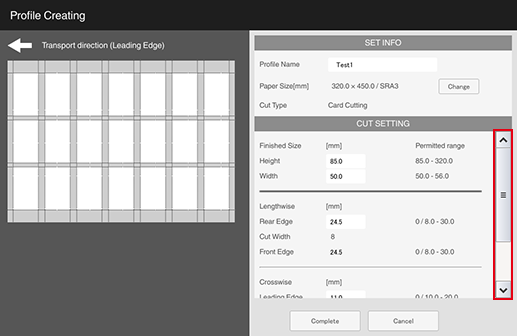

Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Découpe cartes |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 50.0 |
[Lengthwise] - [Rear Edge] | 24.5 |
[Lengthwise] - [Cut Width] | 8 (fixé)* |
[Lengthwise] - [Front Edge] | 24,5 (réglage automatique) |
[Crosswise] - [Leading Edge] | 11.0 |
[Crosswise] - [Cut Width] | 13.0 |
[Crosswise] - [Trailing Edge] | 11,0 (réglage automatique) |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
* : peut varier en fonction de la période de production.
Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Découpe cartes |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 50.0 |
[Lengthwise] - [Rear Edge] | 13.0 |
[Lengthwise] - [Cut Width] | 8 (fixé)* |
[Lengthwise] - [Front Edge] | 13,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 11.0 |
[Crosswise] - [Cut Width] | 8.0 |
[Crosswise] - [Trailing Edge] | 11,0 (réglage automatique) |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
* : peut varier en fonction de la période de production.
[1x1-3x3 Cutting(CR)]
Cette section décrit la configuration des profils massicot personnalisés (rainage).
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1
Sélectionnez [Create].
2
Configurez et réglez le [Profile Name] ou [Cut Type] ([1x1-3x3 Cutting(CR)]), [Paper Size], [Unit].
Format de papier disponible : (largeur) 140,0 mm à 330,2 mm, (longueur) 143,0 mm à 487,7 mm/(largeur) 5,51" à 13", (longueur) 5,63" à 19,20"
3
Saisissez les éléments [Finished Size] - [Height] et [Width].
4

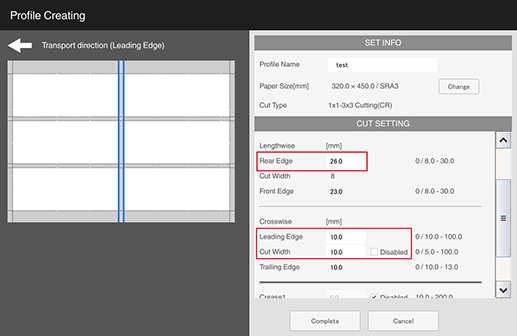

Saisissez les valeurs [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) et [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) et [Cut Width].
Déterminez les valeurs de configuration de [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Finished Size]-[Height] (a) et [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3). Pour en savoir plus sur les limites, voir "Limites du massicotage (CR) 1x1-3x3" (description après la procédure).
- Certains éléments permettent de modifier les limites des valeurs de réglage. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous saisissez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
- [Lengthwise] - [Cut Width] (S3) est fixé à 8 mm (peut varier en fonction de la période de production).
5
Entrez au besoin [Crease1] à [Rainage5].
Il est possible de définir jusqu'à 5 rainures en fonction du format de finition (nombre).
Pour effectuer une découpe dans le sens du départ papier et avoir 2 impositions, vous pouvez définir la position de [Crease1] et [Rainage2], pour un maximum de 2 positions de rainage.
Pour effectuer une découpe dans le sens du départ papier et avoir 3 impositions, la seule position de rainage définissable est [Crease1].
Les positions de rainage sont définies à au moins 10,0 mm/0,40" de la zone de massicotage et les intervalles de rainage à au moins 1,0 mm/0,04".
6
Cette section propose des exemples de réglage de [1x1-3x3 Cutting(CR)].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" et "Exemple de réglages 2" (description après la procédure).
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 143,0 mm à 487,7 mm/5,6" à 19,20" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm/5,51" à 13" |
Limites du massicotage (CR) 1x1-3x3 | ||
|---|---|---|
a | [Finished Size] - [Height] | 85,0 mm/3,35" ou plus |
b | [Finished Size] - [Width] | 133,0 mm/5,24" ou plus |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" (aucun) ou 8,0 mm à 30,0 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". Il n'est pas possible de couper uniquement le [Rear Edge] (valeur de coupe du bord supérieur) ou uniquement le [Front Edge] (valeur de coupe du bord inférieur). |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
S3 | [Lengthwise] - [Cut Width] | 8,0 mm/0,31" (fixe)* |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 0 mm/0" (aucun) ou 10,0 mm à 100 mm/0,39" à 3,94" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 0 mm/0" (aucun) ou 10,0 mm à 13,0 mm/0,39" à 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" ou 5 mm à 100 mm/0,20" à 3,94" |
* : peut varier en fonction de la période de production.
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage (CR) 1x1-3x3 |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 210.0 |
[Lengthwise] - [Rear Edge] | 26.0 |
[Lengthwise] - [Cut Width] | 8 (fixé)* |
[Lengthwise] - [Front Edge] | 23,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 10,0 (réglage automatique) |
[Crease1], [Rainage2] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
* : peut varier en fonction de la période de production.

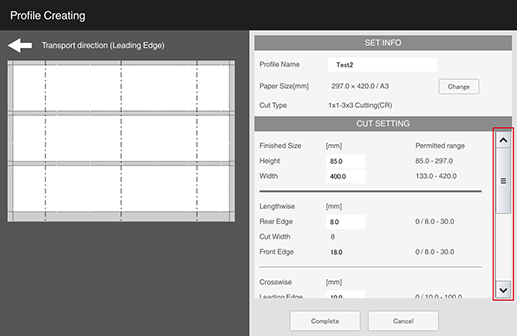

Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Massicotage (CR) 1x1-3x3 |
[Finished Size] - [Height] | 85.0 |
[Finished Size] - [Width] | 400.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Cut Width] | 8 (fixé)* |
[Lengthwise] - [Front Edge] | 18,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | Désactivé |
[Crosswise] - [Trailing Edge] | 10,0 (réglage automatique) |
[Crease1] | 60.0 |
[Rainage2] | 200.0 |
[Crease3] | 340.0 |
[Crease4], [Rainage5] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
* : peut varier en fonction de la période de production.
[1x1-1x3 Cutting(PE)]
Cette section décrit la configuration des profils massicot personnalisés (perforation).
REMARQUE
- L'Unité de massicotage TU-510 a des spécifications différentes selon la période de production. Les valeurs numériques telles que le format du papier peuvent varier. Pour en savoir plus sur les spécifications de chaque version, voir [Profil massicot] ou Unité de massicotage TU-510.
1
Sélectionnez [Create].
2
Configurez et réglez le [Profile Name] ou [Cut Type] ([1x1-1x3 Cutting(PE)]), [Paper Size], [Unit].
Format de papier disponible : (largeur) 140,0 mm à 330,2 mm, (longueur) 143,0 mm à 487,7 mm/(largeur) 5,51" à 13", (longueur) 5,63" à 19,20"
3
Saisissez les éléments [Finished Size] - [Height] et [Width].
4
Saisissez [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3).

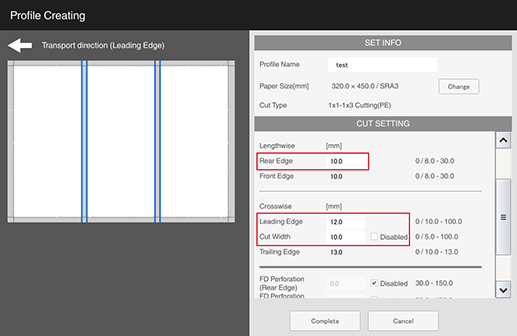

Déterminez les valeurs de configuration de [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3) comme points de départ pour les points de référence, comme illustré dans la figure. Définissez la position de coupe de façon à couper le format du papier utilisé au format de finition souhaité.
Conseils
- Des limites s'appliquent aux valeurs de configuration pour [Finished Size]-[Height] (a) et [Width] (b), [Lengthwise] - [Rear Edge] (S1), [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3). Pour en savoir plus sur les limites, voir "Limites de massicotage (PE) 1x1-1x3" (description après la procédure).
- Certains éléments vous permettent de modifier les limites des valeurs de configuration. Pour toute modification, contactez votre technicien de maintenance.
- Un message d'erreur s'affiche quand une valeur en dehors de la plage applicable est définie et le profil massicot ne peut pas être créé. Si un message d'erreur s'affiche, vérifiez les valeurs de configuration ou modifiez le format papier en cours d'utilisation. Pour en savoir plus sur le format de papier disponible, voir "Formats papier autorisés" (description après la procédure).
- Lorsque vous saisissez [Lengthwise] - [Rear Edge] (S1) et [Crosswise] - [Leading Edge] (C1) et [Cut Width] (C3), [Lengthwise] - [Front Edge] (S2) et [Crosswise] - [Trailing Edge] (C2) sont définis automatiquement. Le dépassement des limites [Lengthwise] - [Front Edge] et [Crosswise] - [Trailing Edge] produira aussi une erreur. Prenez bien note des limites de chacune des différentes valeurs de configuration.
5
Entrez au besoin [FD Perforation (Rear Edge)] et [FD Perforation (Front Edge)].
Les positions de perforation sont réglées à 30 mm/1,18" ou plus de la zone de massicotage. Si les positions de perforation sont au nombre de 2, régler la distance entre les positions de perforation arrière et avant à 100 mm/3,94" ou plus.
La longueur de la perforation dans le sens du départ papier est réglée en fonction de la largeur du format du papier (elle ne peut pas être réglée au milieu du papier).
6
Cette section propose des exemples de réglage de [1x1-1x3 Cutting(PE)].
Pour en savoir plus sur les exemples de réglages, voir "Exemple de réglages 1" et "Exemple de réglages 2" (description après la procédure).
7
Cliquez sur [Complete].
Le profil massicot créé est enregistré.
Formats papier autorisés | ||
|---|---|---|
x | Format papier (largeur horizontale) | 143,0 mm à 487,7 mm/5,63" à 19,20" |
y | Format papier (largeur verticale) | 140,0 mm à 330,2 mm/5,51" à 13" |
Limites de massicotage (PE) 1x1-1x3 | ||
|---|---|---|
a | [Finished Size] - [Height] | 120,0 mm/4,72" ou plus |
b | [Finished Size] - [Width] | 133,0 mm/5,24" ou plus |
S1 | [Lengthwise] - [Rear Edge] (valeur de coupe du bord supérieur) | 0 mm/0" (aucun) ou 8,0 mm à 30,0 mm/0,31" à 1,18" Définir la différence entre [Rear Edge] (valeur de coupe du bord supérieur) et [Front Edge] (valeur du bord inférieur à couper jusqu'à 10,0 mm/0,39". Il n'est pas possible de couper uniquement le [Rear Edge] (valeur de coupe du bord supérieur) ou uniquement le [Front Edge] (valeur de coupe du bord inférieur). |
S2 | [Lengthwise] - [Front Edge] (valeur de coupe du bord inférieur) | |
C1 | [Crosswise] - [Leading Edge] (valeur de coupe du bord avant) | 0 mm/0" (aucun) ou 10,0 mm à 100 mm/0,39" à 3,94" |
C2 | [Crosswise] - [Trailing Edge] (valeur de coupe du bord arrière) | 0 mm/0" (aucun) ou 10,0 mm à 13,0 mm/0,39" à 0,51" |
C3 | [Crosswise] - [Cut Width] | 0 mm/0" (aucun) ou 5,0 mm à 100 mm/0,20" à 3,94" |
Exemple de réglage 1 (format papier : SRA3, unités : mm) | |
|---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Massicotage (PE) 1x1-1x3 |
[Finished Size] - [Height] | 300.0 |
[Finished Size] - [Width] | 135.0 |
[Lengthwise] - [Rear Edge] | 10.0 |
[Lengthwise] - [Front Edge] | 10,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 12.0 |
[Crosswise] - [Cut Width] | 10.0 |
[Crosswise] - [Trailing Edge] | 13,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | Désactivé |
[FD Perforation (Front Edge)] | Désactivé |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |

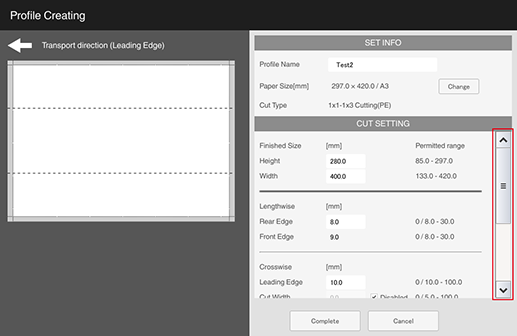

Exemple de réglage 2 (format papier : A3, unités : mm) | |
|---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Massicotage (PE) 1x1-1x3 |
[Finished Size] - [Height] | 280.0 |
[Finished Size] - [Width] | 400.0 |
[Lengthwise] - [Rear Edge] | 8.0 |
[Lengthwise] - [Front Edge] | 9,0 (réglage automatique) |
[Crosswise] - [Leading Edge] | 10.0 |
[Crosswise] - [Cut Width] | Désactivé |
[Crosswise] - [Trailing Edge] | 10,0 (réglage automatique) |
[FD Perforation (Rear Edge)] | 80.0 |
[FD Perforation (Front Edge)] | 80.0 |
Si l'élément à définir n'est pas affiché, faites défiler l'écran avec le curseur. | |
 | |
Accès aux paramètres de massicotage
Les 4 fonctions décrites à l'étape 2 sur Processus d'impression massicotée sont accessibles de la manière indiquée ci-dessous.
Conseils
Après avoir sélectionné un profil de massicotage, veillez à configurer également les réglages du Bac de sortie. L'impression ne démarre pas tant que la destination de sortie n'a pas été correctement définie. Les bacs qui peuvent être sortis dans les modes de massicotage respectifs sont les suivants.
- [Four Edge Trim] : Bac auxiliaire de l'Unité de massicotage TU-510, unité de finition suivante (la longueur du papier de finition est de 133,0 mm/5,24" ou plus, 488,0 mm/19,21" ou moins.
- [Multiple Cutting]: Bac auxiliaire de l'Unité de massicotage TU-510
- [Card Cutting]: Bac à cartes de l'Unité de massicotage TU-510
- [1x1-3x3 Cutting(CR)]: Bac auxiliaire de l'Unité de massicotage TU-510
- [1x1-1x3 Cutting(PE)]: Bac auxiliaire de l'Unité de massicotage TU-510
[UNITÉ PRINC.] - [LISTE TÂCHES] - [ModifierBonTravail] - [Massicoter]
[UNITÉ PRINC.] - [LISTE TÂCHES] - [ModifierBonTravail] - [Bac de sortie]
[UNITÉ PRINC.] - [COPIE] - [Config. sortie] - [Massicoter]
Pilote Plug-in PS - [Finition]
AccurioPro Print Manager - [Finition]
Procédure d'impression massicotée
Cette section décrit la procédure d'impression du processus de massicotage à l'aide du Pilote Plug-in PS.
1
Ouvrez le fichier dans l'application et cliquez sur [Imprimer] dans le menu [Fichier].
2
Sélectionnez l'imprimante à utiliser pour l'impression et cliquez sur [Propriétés].
3
Cliquez sur l'onglet [Finition] et sélectionnez le profil massicot à utiliser pendant l'impression dans la liste des menus [Profil de massicotage].
Lors de l'utilisation du profil de massicotage en mode de découpe de cartes, sélectionnez le bac de départ papier à utiliser et la position d'insertion du papier intercalaire dans [Papier intercalaire pour la découpe de cartes].
Après avoir sélectionné un profil massicot, configurez aussi les paramètres du [Bac de sortie].
Cliquez sur "
" pour mettre à jour la liste des menus du profil de massicotage avec les informations les plus récentes.
4
Pour massicoter des couvertures, sélectionnez le profil massicot approprié dans la liste des menus [Profil de massicotage pour la couverture].
Cliquez sur "
" pour mettre à jour la liste des menus du profil de massicotage avec les informations les plus récentes.
5
Pour inverser le papier dans l'unité de massicotage, cochez la case [Inverser le papier dans le massicot].
6
Entrez le nombre de [Copies] à imprimer sur l'écran [Imprimer] et cliquez sur [Imprimer].
en haut à droite d'une page, il se transforme en
et est enregistré comme signet.
