Impresión con plegado tríptico

La unidad de acabado FS-532 instalada con la grapadora en el lomo SD-510 permite que la máquina copie en papel A4 short edge feed u 8,5 11 short edge feed y que se puedan realizar impresiones con plegado tríptico. Al seleccionar Plegado tríptico, seleccione también si desea tener la imagen impresa en el interior o en el exterior.

Original

Salida

Pleg. 3 múlt + Impresión exterior

Pleg. 3 múlt + Impresión interna

Elemento

Descripción

Número máx. de hojas

1 hoja (de 92 g/m2 a 105 g/m2 / de 25 lb Bond a 28 lb Bond), 3 hojas (de 50 g/m2 a 91 g/m2 / de 14 lb Bond a 24 lb Bond)

Tamaño de papel

A4 short edge feed, 8,5 11 short edge feed

Impresión cara

Interior, exterior

Output Tray

Bandeja pleg. múlt.

Capacidad de la bandeja

50 juegos (juego de 1 hoja plegada)

40 juegos (juego de 2 hojas plegadas)

30 juegos (juego de 3 hojas plegadas)

  • requisito previoLa opción Impresión interna establece automáticamente el orden de impresión en N a 1, mientras que Impresión exterior lo establece en 1 a N.

  • requisito previoEn cuanto al modo Cara, CaraArr. se selecciona automáticamente en combinación con Impresión interna, mientras que CaraAbajo se selecciona en combinación con Impresión exterior.

  • requisito previoAbra el asa de entrega de papel de la bandeja plegadora antes de ejecutar una impresión con el modo Pleg. 3 múlt. Utilice el asa de entrega de papel para extraer las hojas de salida.

  1. Coloque el original.

  2. Pulse la ficha COPIAR para mostrar la pantalla COPIAR.

  3. Pulse Config.salida.

    Aparece la pantalla Config.salida.

  4. Pulse Pleg.tript. en Salida.

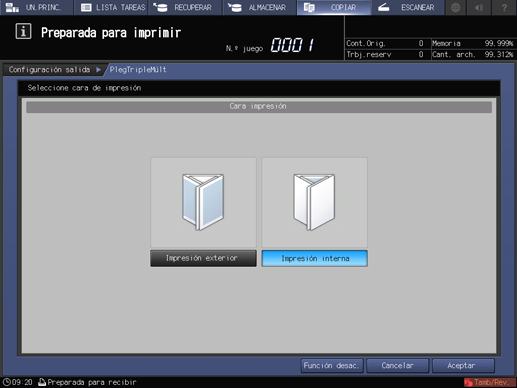

    Se visualiza la pantalla PlegTripleMúlt.

  5. Seleccione Impresión exterior o Impresión interna.

  6. Pulse Aceptar.

    • explicación adicionalPara recuperar la configuración anterior, pulse Cancelar. Para cancelar la función manteniendo la configuración actual guardada, pulse Función desac.

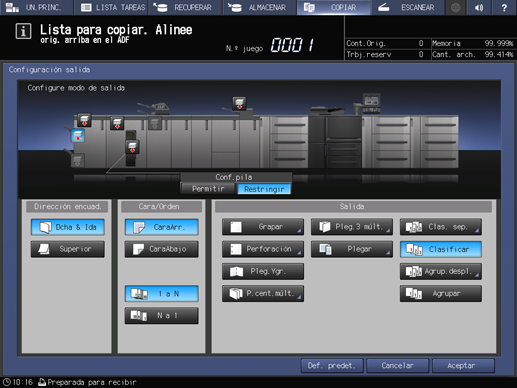

    Se vuelve a la pantalla Configuración salida.

    La imagen frontal de la máquina que aparece en la pantalla Configuración salida muestra que la bandeja plegadora está actualmente seleccionada como bandeja de salida.

  7. Pulse Aceptar.

    El icono de configuración de salida especificado se visualiza debajo de Configuración salida en la pantalla COPIAR.

  8. Abra la bandeja plegadora con el asa de entrega de papel.

Referencia
