Utilización manual de funciones

Información general sobre las funciones manuales

Las funciones de acabado siguientes están disponibles manualmente con un juego de papel cargado en la bandeja superior de la unidad de inserción posterior de la unidad de plegado FD-503.

Combinación de opciones de acabado

Funciones de acabado

Solo unidad de plegado FD-503

Plegado en Z, Plegado triple interior, Plegado triple exterior, Plegado paralelo central doble, Plegado tipo puerta, Plegado central

2 perforaciones, 3 perforaciones (área en pulgadas)

2 perforaciones, 4 perforaciones (área métrica)

Unidad de plegado FD-503 + unidad de acabado FS-532

Funciones disponibles con la unidad de plegado FD-503 únicamente, Grapar esquina, Grapar posición 2

Unidad de plegado FD-503 + grapadora en el lomo SD-506

Funciones disponibles con la unidad de plegado FD-503 únicamente, Plegado y Grapado

Unidad de plegado FD-503 + grapadora en el lomo SD-513

Funciones disponibles con la unidad de plegado FD-503 únicamente, Plegado y Grapado

Unidad de plegado FD-503 + unidad de acabado FS-532 + grapadora en el lomo SD-510

Todas las funciones disponibles utilizando la unidad de inserción posterior de forma manual

Unidad de plegado FD-503 + unidad de acabado FS-532 + grapadora en el lomo SD-513

Todas las funciones manuales de la unidad de inserción posterior

Botón

Salida

Botón de detección de alimentación múltiple

Detección de alimentación múltiple - Act.

Detección de alimentación múltiple - Desact.

Botón de selección de grapado

Grapar esquina

Grapar posición 2

Plegado y Grapado

Botón de selección de perforado

2 agujeros

3 perf. / 4 perf.

Botón de selección de plegado

Plegado en Z

3pliegues dentro

Plegado central

3pliegues fuera

Doble Paralelo

Puerta

Sugerencias
  • Cuando se usan manualmente las funciones disponibles con la unidad de plegado FD-503, la unidad de acabado FS-532, la grapadora en lomo SD-510 o la grapadora en lomo SD-513, solo se puede cargar papel en la bandeja superior de la unidad de inserción posterior de la unidad de plegado FD-503.

  • La función de detección de alimentación múltiple hace que la máquina se detenga automáticamente si entran varias hojas a la vez. La unidad de inserción posterior está diseñada para ejecutar esta función. Es posible que algunos tipos de papel, como el papel muy satinado, activen esta función aunque solo haya entrado una hoja en el alimentador y, como resultado de ello, detengan la máquina. Si esta situación se produce a menudo, pulse el botón de detección de alimentación múltiple para desactivar la función, que se indica con la iluminación del indicador inferior.

Funcionamiento de las funciones manuales

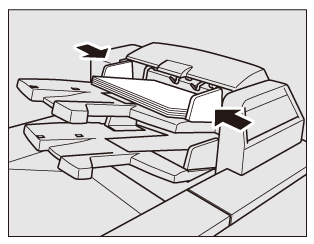

  1. Cague papel en la bandeja superior de la unidad de inserción posterior y alinee las placas guía con el papel.

    Función

    Posicionamiento del papel

    Grapado en esquina / Grapado pos.2

    Coloque el papel cara arriba.

    Punch

    Coloque el papel cara arriba.

    Fold

    Coloque la cara que va a estar en la parte interior del plegado hacia arriba.

    Pleg&Grapado

    Coloque la cara que va a estar en la parte interior del folleto hacia arriba.

  2. Seleccione el modo que desee.

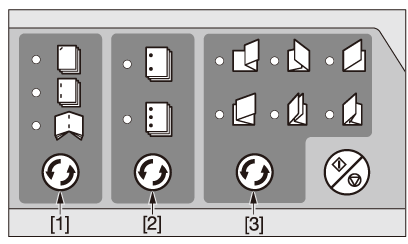

    [1]: Botón de selección de función de grapado

    [2]: Botón de selección de función de perforación

    [3]: Botón de selección de función de plegado

    Si selecciona Grapado en esquina, Grapar posición 2 o Plegado y grapado, pulse el botón de selección de función de grapado para que se active el piloto indicador del modo de destino.

    Si selecciona 2 orificios, 3 orificios o 4 orificios en Perforación, pulse el botón de selección de función de perforación para que se active el piloto indicador del modo de destino.

    Si selecciona plegado (uno de los seis tipos), pulse el botón de selección de función de plegado para que se active el piloto indicador del modo de destino.

    • explicación adicionalLos modos Perforar y Grapar esquina / Grapar posición 2 son compatibles. Para utilizarlos en combinación, encienda los indicadores de ambas funciones.

    AVISO

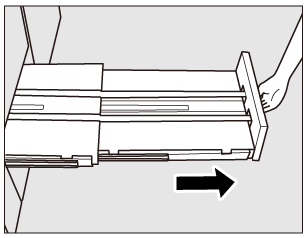

    • El papel plegado y grapado se deposita en la bandeja de encuadernación. Extraiga la bandeja de encuadernación y coloque el soporte que está debajo de la bandeja para preparar la salida.

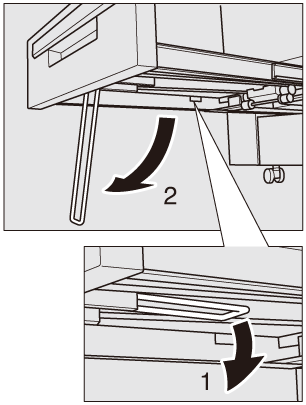

    Abra el soporte de la bandeja situado debajo de la bandeja cuando la retire completamente.

    Si la bandeja no está totalmente desplegada, la máquina detecta que la bandeja está llena, incluso aunque haya menos juegos terminados que los indicados en las especificaciones.

    AVISO
    • Si utiliza la bandeja de encuadernación, compruebe que se ha extraído completamente la bandeja. Si la bandeja de encuadernación no se extrae completamente, no se admite la salida. Cuando la bandeja de encuadernación esté completamente extraída, coloque el soporte que está debajo de la bandeja.

  3. Pulse Inicio/Parar.

    Si se detecta doble alimentación, aunque se produzca, y la máquina se detiene, pulse el botón de selección de función de detección de doble alimentación para activar el piloto indicador en la parte inferior.

    • explicación adicionalPara detener el procesamiento, vuelva pulsar Inicio/Parar.

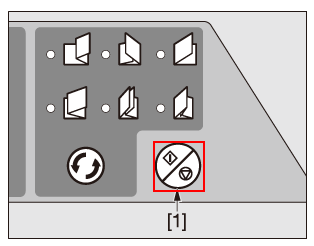

    [1]: botón Inicio/Parada

    AVISO
    • Las bandejas tienen una capacidad limitada. Tenga cuidado de no exceder el límite; de lo contrario, pueden producirse errores inesperados.

    • explicación adicionalAparece el botón de suspensión, pero no funciona en modo manual.

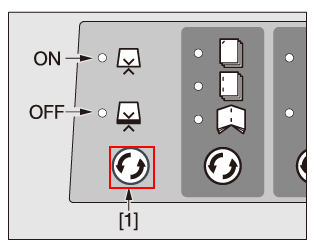

    [1]: Botón de selección de función de detección de doble alimentación

Carga de folletos originales

Para plegar o plegar y grapar manualmente originales de tipo folleto grapado, prepare los originales en orden inverso como se muestra a continuación.

Originales de tipo folleto

Coloque los originales en orden inverso
